嵌入式传感检测模块外壳结构设计

项目分类:传感器 发布时间:2022-03-28 ID:593521
  • 嵌入式传感检测模块外壳结构设计

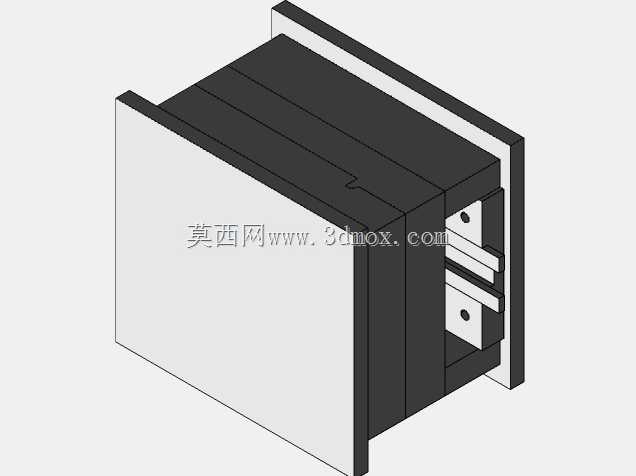

  该结构件面向工业现场嵌入式检测单元的安装需求,主体采用近似方形的盒体形态,前侧预留平整面板区域,可用于粘贴标识、布置状态指示或与设备面板贴合;后侧伸出两组带孔金属接片,作为电气连接或机械固定接口,便于在狭小控制柜内完成快速装配。从实际使用场景看,这类模块常见于自动化产线、环境监测机柜、实验仪器仪表以及小型传感节点中,承担信号采集前端的容纳与定位作用。盒体侧壁与背板形成封闭或半封闭空间,能够对内部电路板、敏感元件和接线位置提供基础防护,减少粉尘触碰、误接线以及外部结构干涉带来的影响。

  设计上没有采用复杂曲面,而是以直线、折边和分层板件构成整体,这使加工与建模都更可控。前方面板面积较大,适合在面板开孔安装时与安装面贴合;侧边突出的折边既可以增强盒体刚度,也能在推入安装位后形成限位,避免模块过度深入柜内。后部端子区域采用分层布置,两片金属件上下错开并保留安装孔,能够在有限空间内区分接线位置,降低相邻导线挤压的概率。对于结构工程师而言,这类细节直接关系到现场维护效率:端子位置越明确,拆装时越不容易混淆接线,也便于使用标准紧固件完成固定。

  从安装边界判断,模型整体轮廓方正,占用空间集中,适合在导轨旁、面板后侧或支架平面上布置。前方大平面决定了开孔或外露尺寸需要与面板边界匹配,侧边厚度则影响相邻元件的最小间距;后部接片伸出长度需要纳入接线弯曲半径和工具操作空间,不能只按盒体本体尺寸估算。若将其用于多模块并列安装,应重点校核左右侧壁与相邻模块的间隙,保证插头、导线或紧固件工具能够进入;若安装在振动较明显的设备上,则需结合后部固定孔增加防松措施,避免接片长期受力后产生偏移。

  建模思路围绕可制造性展开:外壳板件厚度均匀,转折关系清晰,没有出现难以加工的倒扣或突变壁厚;后部金属接片与主体之间通过位置约束形成装配关系,适合在三维环境中继续补充电路板、连接器和紧固件。面板后侧的台阶结构可用于限定内部元件的最高轮廓,防止元器件顶到外表面;侧边与背板形成的容纳腔则为布线留出通道。对于选型人员来说,这种结构的价值不在外观夸张,而在于边界明确、接口简单、改造空间充足:既可以按现有端子直接使用,也可以在后续版本中调整接片数量、开孔位置或固定方式。

  在工程应用中,传感器模块往往不是孤立存在,而是要嵌入更大的控制系统。该盒体的方正外形有利于在密集柜内按矩阵方式排列,前方面板便于观察和操作,后部端子则适合朝向走线槽。设计时需要同时考虑三层关系:内部电路板与壳体的避让、壳体与安装面板的配合、以及外部接线与端子的操作空间。模型中可见的分层后部结构正是为了处理这些矛盾,它让电气连接点集中在同一侧,同时通过错位保证装配可达性。若用于环境检测,壳体可进一步增加透气或指示窗口;若用于工业控制,则可强化密封与固定。无论后续如何改型,当前结构已经提供了稳定的基础轮廓、清晰的安装方向和可扩展的接口区域。
