CJMCU-3935闪电传感模块结构设计

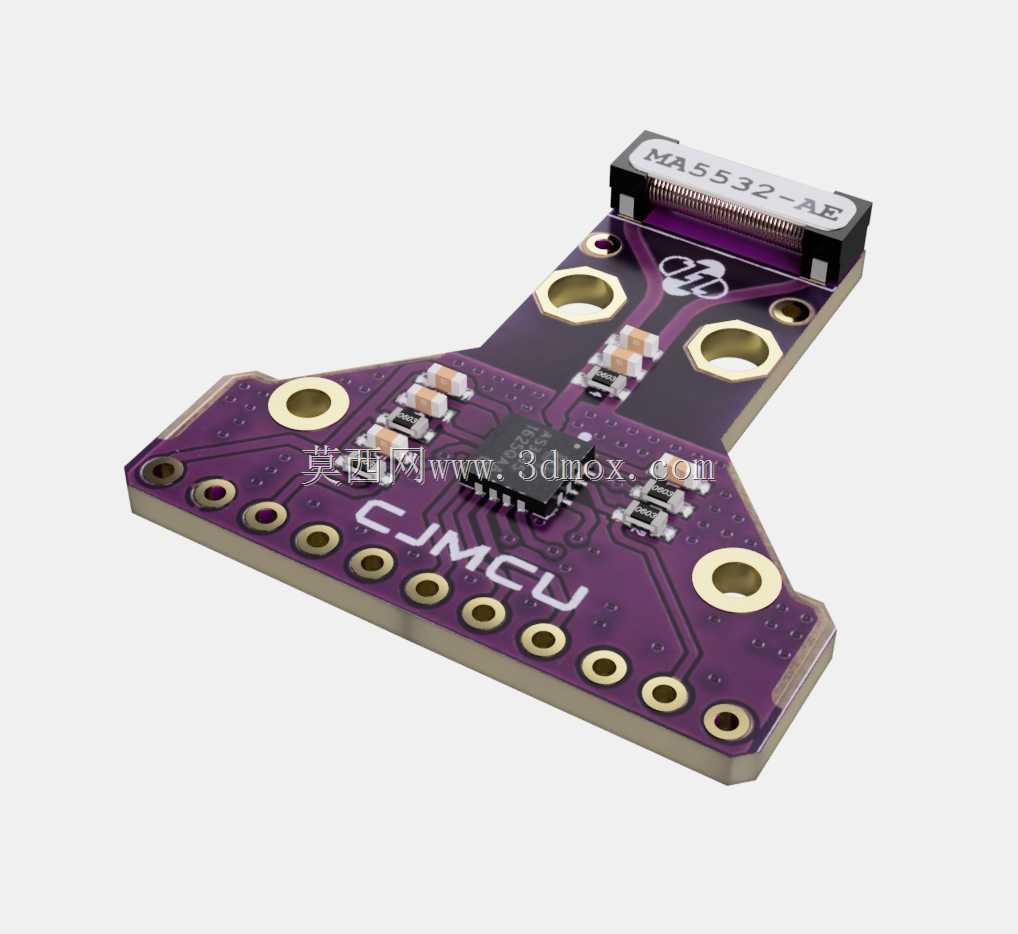

　　CJMCU-3935是一块面向雷电距离估算与风暴预警应用的小型传感模块，核心围绕AMS AS3935闪电检测芯片搭建，可接入Arduino、树莓派等主控系统，用于户外气象站、智能安防、无人值守站点、农业环境监测和教学实验平台。模块采用紫色阻焊PCB，整体呈Y形布局，前端集中布置芯片与外围阻容元件，后端延伸出FPC连接器，两侧及前端预留多组安装孔，便于在狭小设备腔体内固定或叠加到原型板上。

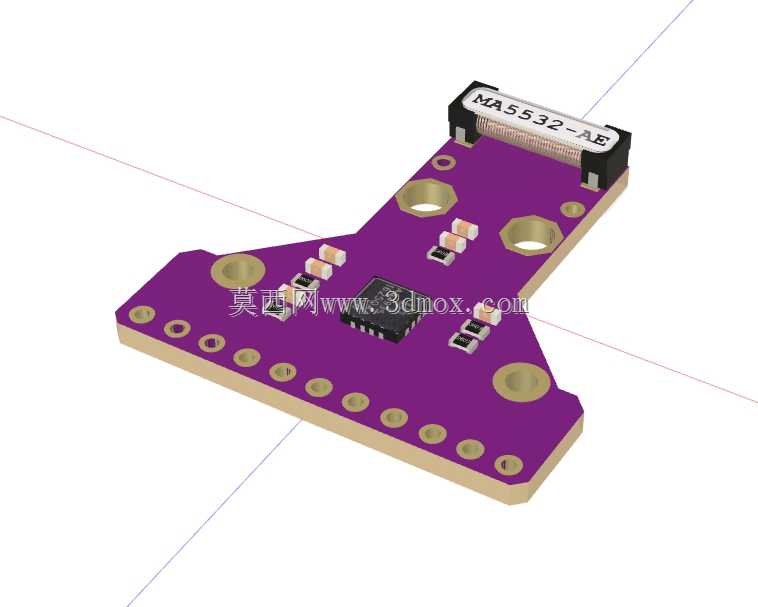

　　从结构设计角度看，这块板子的重点不在复杂曲面，而在元器件布局、接口位置、安装边界与板层走线的协同。AS3935芯片位于板体中央区域，周边布置调谐电容、电阻和必要的无源器件，缩短高频敏感信号路径；板边排列一排排针焊盘，用于电源、地、I2C/SPI通信和中断信号引出，方便杜邦线或排针连接。后端的FPC座采用薄型连接器，适合需要把天线或外接延伸板引到设备外壳附近的场景，也能减少主模块与外部天线之间的线束杂乱感。

　　模块的功能核心是检测雷电放电产生的电磁信号，并通过算法对闪电事件进行距离估算。AS3935能够区分雷击信号与一般人工干扰，在软件配置下可设置噪声阈值、雷击阈值和看门狗阈值，降低电机、开关电源等设备造成的误触发。板上中断引脚可在检测到闪电事件时向主控发出信号，主控再通过通信接口读取距离和中断原因，用于触发报警、记录数据或联动外围设备。对于结构工程师而言，建模时需要把芯片封装、阻容0402/0603类元件、排针、FPC连接器和板边开孔都按实际高度表达，尤其要注意连接器上方的插拔空间，避免外壳或相邻板卡遮挡FPC排线。

　　外形上，PCB板体厚度按常规1.6mm板厚考虑，四角及分支位置设置金属化或非金属化安装孔，孔位与板边保持安全距离，既能通过铜柱固定，也可利用M2类螺钉装入塑料壳体。Y形板并非单纯造型，而是把接口、安装孔和功能区分散到三个方向：前端留出传感与调谐区域，两侧孔位提供稳定支撑，后端集中连接接口。这种布局在有限面积内降低了元件、连接器和固定件之间的干涉概率。

　　实际装配时，模块通常需要远离开关电源变压器、继电器、电机驱动板和大电流线束，因为这些干扰源会影响闪电检测灵敏度。若装入密闭外壳，应在外壳设计中预留天线方向的开窗或非金属区域，并避免金属罩完全覆盖敏感区。三维模型中可据此建立外壳间隙、排线折弯半径和安装柱高度，检查FPC插入后是否与壳体侧壁、电池或主板发生碰撞。

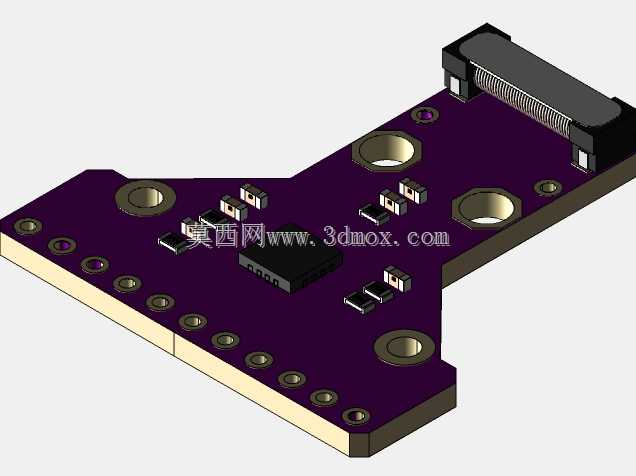

　　建模过程中，PCB外形可由轮廓线拉伸生成，焊盘与丝印以薄板表面图形表达，芯片和连接器则按封装尺寸建立简化实体。排针需要表现针座与插针高度，FPC连接器要保留翻盖或锁扣结构的活动空间。安装孔周围应留出螺钉头、铜柱和螺母的沉头区域，不能只画一个通孔而忽略装配余量。对于选型人员，该模型可用于确认模块在气象监测终端中的堆叠高度、接口方向和固定方式；对于嵌入式开发者，则能提前规划主控板引脚位置和外壳内部走线。

　　在气象监测场景中，这类模块常与温湿度、气压、雨量传感器共同组成环境采集节点。闪电传感模块提供的不是精确气象定位，而是对附近雷暴活动的提前提示，因此设备结构上更强调长期户外运行的稳定性、接口可靠性和抗干扰布置。板体边缘的排针适合原型开发，若用于量产设备，可通过FPC或端子线把模块安装到外壳内信号条件更好的位置。整体而言，CJMCU-3935的三维结构设计服务于紧凑集成与快速验证，模型应准确呈现板形、孔位、元件高度和连接器边界，为后续壳体设计、堆叠安装和系统选型提供直接依据。
