航模舵机高精度伺服执行结构

　　在固定翼航模、小型无人机以及轻量化机器人关节的执行端选型中，舵机是把控制信号转化为角位移输出的核心部件，这款伺服结构的设计完全围绕小空间内的大扭矩输出、安装兼容性与长期运行稳定性展开。从实际装机场景来看，这类舵机常被用于三角翼航模的副翼舵面控制、小型机器人的关节摆动、云台俯仰调节以及智能小车的转向机构，需要在有限的机身内部空间里完成固定，同时承受舵面气动载荷与频繁往复动作带来的冲击。

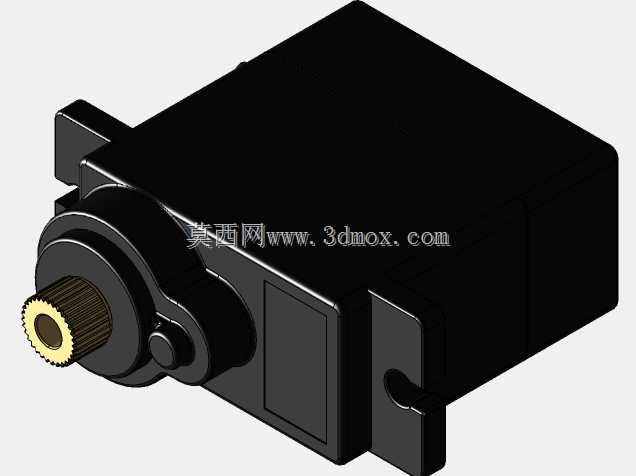

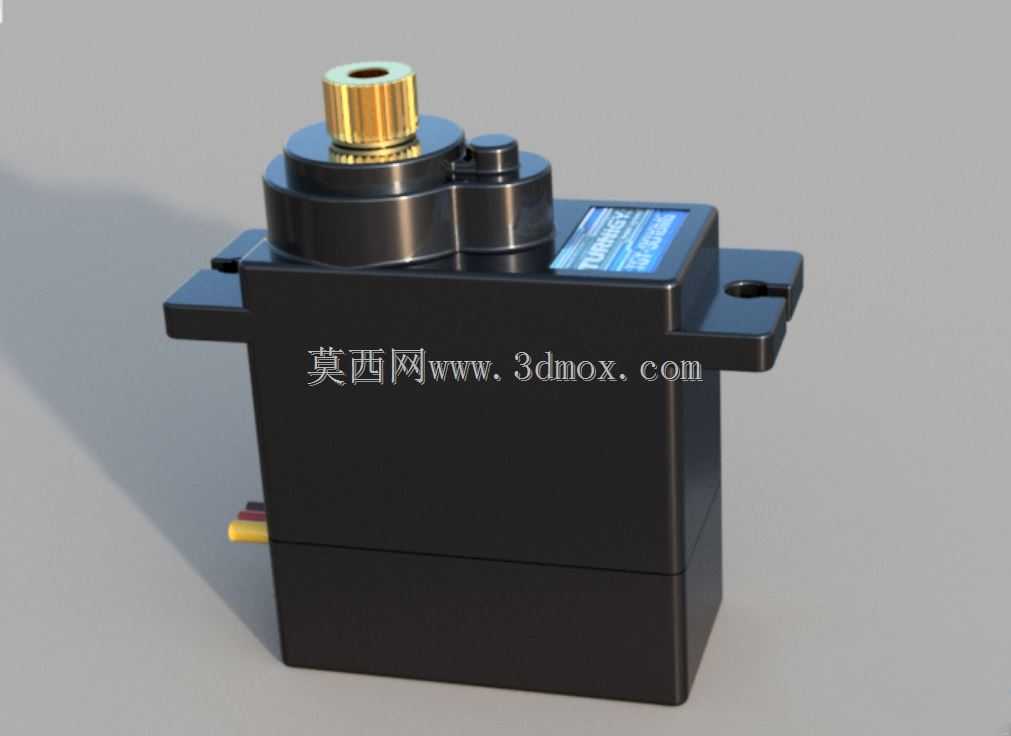

　　该结构的输出端采用金属齿输出轴设计，轴端预留标准舵机盘安装孔位，既可以搭配塑料摇臂实现轻载快速连接，也能通过金属舵盘提升大载荷下的连接刚性，避免长期往复动作出现孔位磨损松旷。输出轴的支撑结构做了同轴度优化，上下轴承的排布缩短了悬臂长度，在舵机受到侧向载荷时，能有效降低齿轮组的偏载力矩，减少齿面异常磨损。外壳采用上下分体式卡扣加螺丝紧固的结构，侧壁预留的两组安装耳是标准航模舵机安装孔距，安装耳的厚度与开孔尺寸完全匹配主流M2/M2.5固定螺丝，装机时可以直接嵌入机身的舵机仓，不需要额外设计转接支架，大幅缩短航模机体的结构设计周期。

　　从内部传动布局来看，该结构将驱动电机、减速齿轮组、电位器反馈元件沿壳体纵向排布，动力从电机输出端经过多级齿轮减速传递到顶部输出轴，末端电位器与输出轴同轴连接，实时反馈转角位置，形成闭环位置控制。齿轮组的模数与齿宽经过匹配，在有限的壳体空间内兼顾减速比与齿面强度，能够在堵转瞬间承受短时冲击载荷，避免航模飞行过程中舵面遭遇强风时出现打齿故障。壳体侧面的出线槽做了圆角过渡，避免信号线在装机弯折时被外壳锐边割破绝缘层，出线位置的预留空间也方便用户根据机身走线方向调整线束走向。

　　设计过程中优先考虑了安装边界的通用性，壳体的整体长宽高尺寸符合微型大扭矩舵机的主流安装规范，两侧安装耳的中心距、输出轴的轴心高度都与同规格常规舵机保持一致，在替换老旧舵机时不需要修改原有设备的安装孔位。外壳表面的加强筋沿着内部齿轮受力方向布置，既提升了壳体的整体刚性，抑制齿轮传动过程中的壳体共振，也不会额外增加过多重量，契合航模设计对减重的严苛要求。输出轴顶部的齿形采用标准25T花键结构，能够兼容市面上绝大多数通用舵机摇臂、舵盘，用户不需要单独定制连接件。

　　在实际工况适配层面，该结构的壳体接缝处做了贴合面优化，能够阻挡日常飞行场景下的灰尘与少量溅水，适应户外起降时的复杂环境。底部的壳体平面可以作为安装基准面，装机时能够快速贴合舵机仓的安装平面，保证输出轴与舵面转轴的同轴度，减少连杆传动过程中的卡滞与虚位。电位器的安装位置远离电机发热区域，避免长时间运行后电机温升导致反馈元件温漂过大，提升位置控制的精度稳定性。从结构设计的角度看，这款伺服结构没有多余的冗余设计，每一处外形特征都服务于安装便利性、传动可靠性与工况适应性，既能够满足航模爱好者的装机改装需求，也可以作为小型自动化设备的角度执行元件，用于轻载工位的角度切换、挡板开合等场景。在三维建模过程中，所有配合面的尺寸都严格按照实际装配公差设定，齿轮啮合间隙、轴承安装位的同轴度、壳体合模缝的错位量都做了细节还原，能够直接用于虚拟装配验证、安装干涉检查以及装机前的结构适配评估，帮助设计人员提前预判舵机仓的空间余量，避免实际装机时出现结构干涉、走线空间不足等问题。
