D-Power DS-140BB MG数字舵机结构设计

　　在小型自动化执行机构的选型与结构设计中，这类中等规格数字舵机常被用于需要精确角度输出、安装空间受限的运动控制场景。从航模的舵面偏转、小型仿生机器人的关节驱动，到教学实验平台的姿态调节、简易机械臂的末端摆动，它承担的核心任务是把控制信号转化为稳定的轴角位移，并在负载变化时维持目标位置。与模拟舵机相比，数字控制方式通过内部微处理器对脉冲信号进行高频采样与处理，能够更快响应指令、减小死区，并在持位阶段提供更稳定的保持力矩。

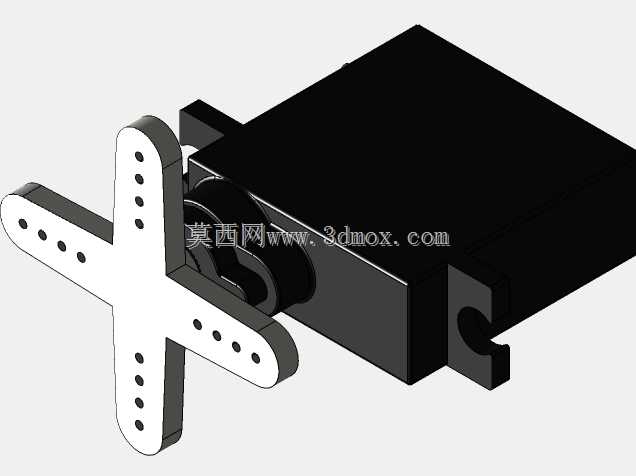

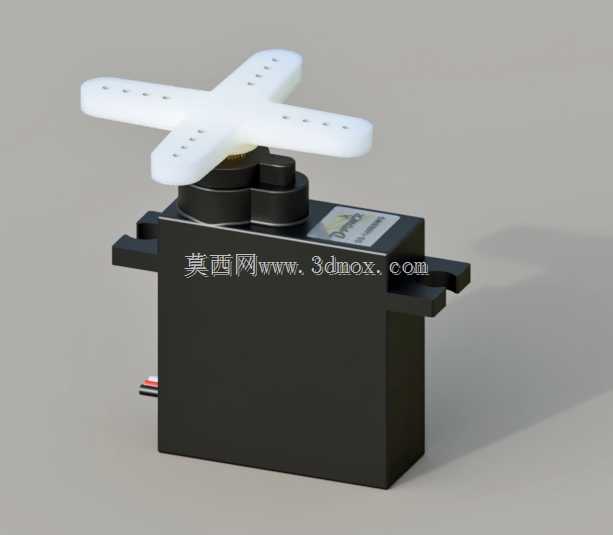

　　从结构上看，该舵机采用典型的矩形壳体布局，主体外壳为封闭盒体，既容纳直流电机、减速齿轮组、控制电路板与位置反馈元件，也为输出轴提供支撑基准。壳体两侧伸出带安装孔的固定耳，用于通过螺钉将舵机固定在机架或设备面板上；这种两侧耳式安装在紧凑装配中便于快速拆装，但设计时必须注意安装面的平面度，避免壳体受迫变形后影响齿轮啮合与轴系转动。输出端位于壳体顶部中央，搭配十字形摇臂，摇臂上分布多组连接孔，可通过不同孔位改变连杆力臂，从而在输出角度与输出力矩之间取得平衡。

　　实际使用中，输出盘的安装边界需要重点校核。顶部摇臂旋转时会扫过一定半径范围，若周围布置有连杆、线束或结构件，应预留足够的回转间隙，防止运动干涉。底部引出的三线接口通常用于电源、地线与控制信号连接，布线时应避免线缆紧贴摇臂或被壳体夹紧，同时在振动环境中为线缆留出适当余量，以降低接头疲劳断裂风险。对于需要正反向频繁切换的工况，还应关注舵机在堵转或极限位置附近的发热情况，避免长时间过载导致电机与驱动元件温升过高。

　　设计思路上，这类舵机把动力、减速、反馈和控制集成在同一壳体内，形成独立的位置伺服单元。外部控制器只需发送标准角度指令，不必直接管理电机换向与齿轮传动，从而简化了整机的电气与机械设计。内部减速机构一般通过多级齿轮把电机的高转速低扭矩转换为输出轴的低转速高扭矩，齿轮材质与啮合间隙直接影响回程间隙、噪声和寿命。金属齿轮版本在抗冲击与耐用性方面更具优势，适合负载波动较大或可能受到外力碰撞的场合。

　　进行三维建模或设备布局时，不能只绘制外观轮廓，还应把功能边界纳入装配关系。壳体外形决定了所需安装空间，固定耳孔位决定了机架开孔位置，输出轴高度与摇臂长度决定了连杆机构的运动轨迹，接口方向则影响线束走向与维护空间。若在多舵机协同的机构中使用，还需统一输出轴中心高与摇臂零位方向，否则装配后会出现初始角度偏差，需要通过软件中位校准或机械限位进行补偿。

　　从工程选型角度看，评估这类数字舵机不能只看单一扭矩指标，还要结合供电电压、控制信号周期、空载转速、负载转速、齿轮间隙、工作温度范围以及安装方式综合判断。在摆动频率较高的机构中，响应速度与持位刚度比极限扭矩更关键；在静态支撑场景中，保持力矩与自锁能力则更受关注。通过三维模型提前进行干涉检查、安装孔位对齐和运动包络分析，可以在加工与装配前发现结构冲突，减少样机反复修改的成本。
