这套三维结构面向自行车轮组装配中的辐条预处理环节,重点解决辐条长度一致性、端部螺纹成形以及穿条前定位的问题。在实际车圈编轮作业中,辐条需要按交叉方式穿入花鼓法兰和轮圈孔位,若来料长度偏差较大,或端部螺纹起始位置不稳定,后续条帽旋入会出现松紧不一、螺纹咬合不足、局部应力集中等情况。该工装将定长、夹紧、两步轧制和导向穿线整合在同一底板上,适合小批量轮组制作、维修工位以及工装验证场景使用。

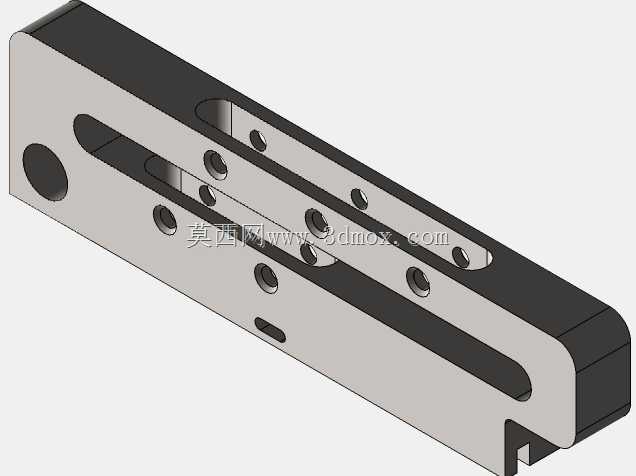

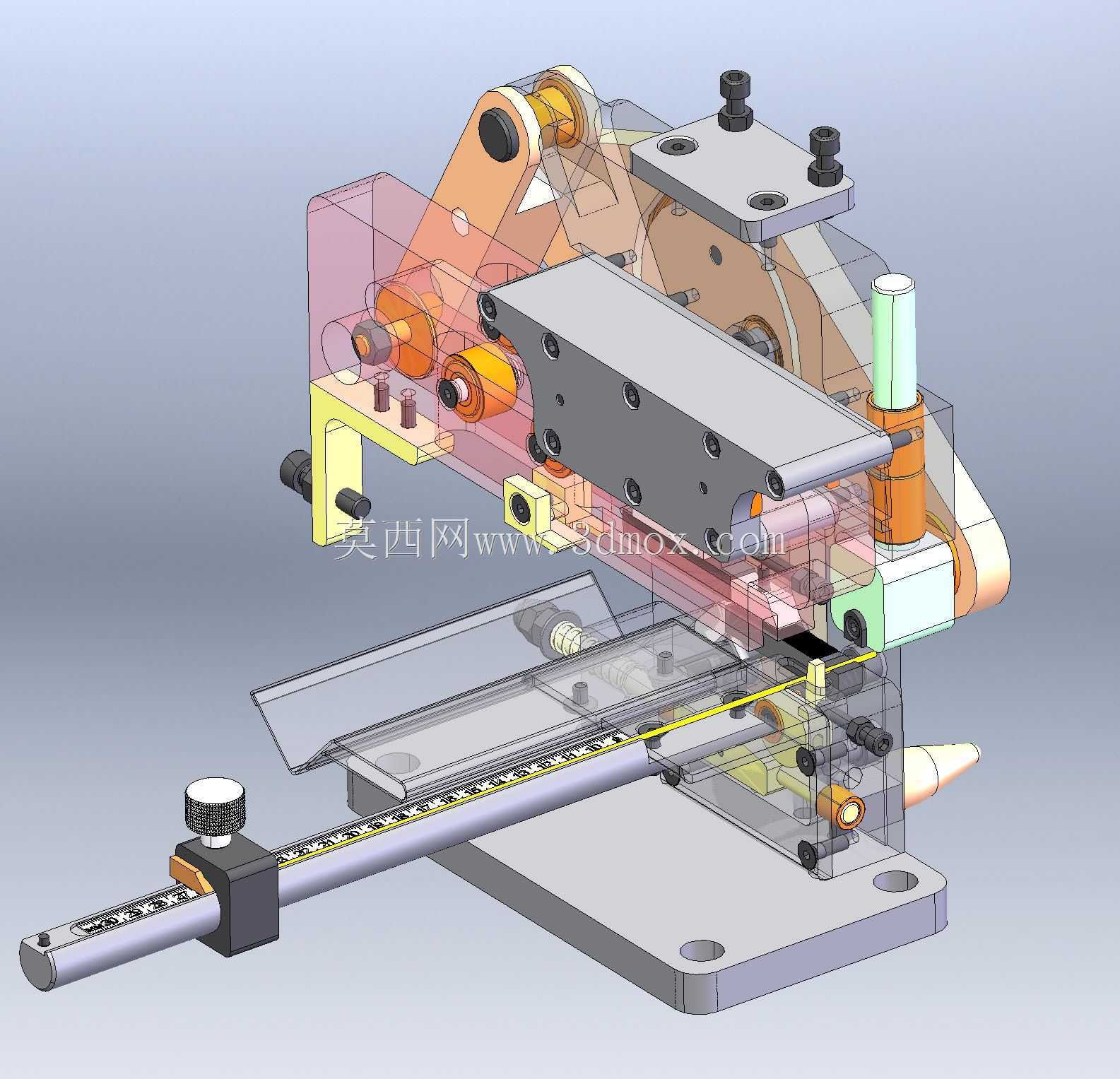

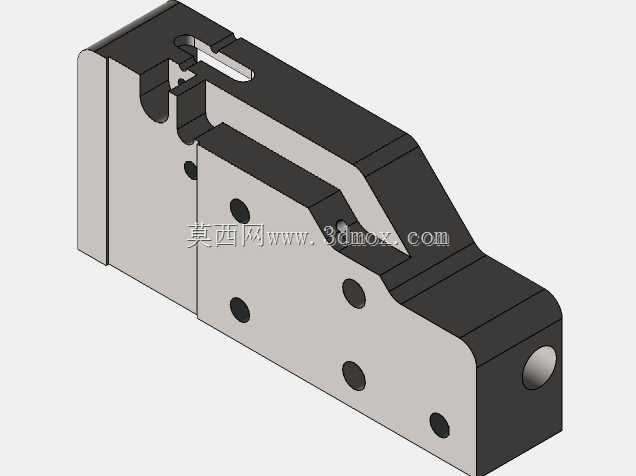

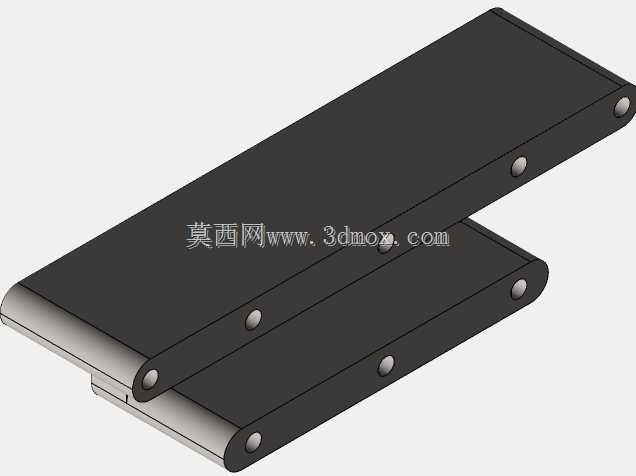

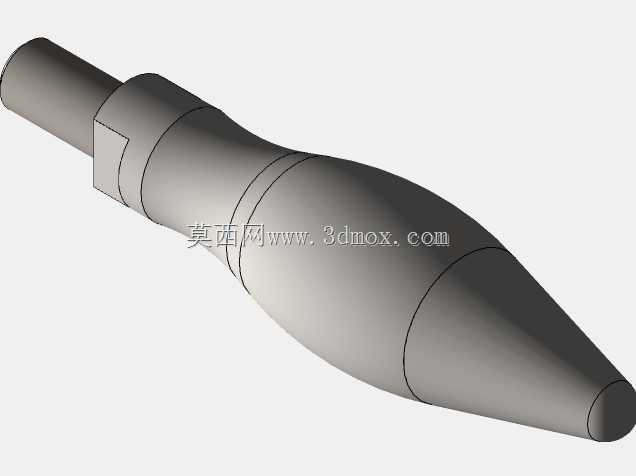

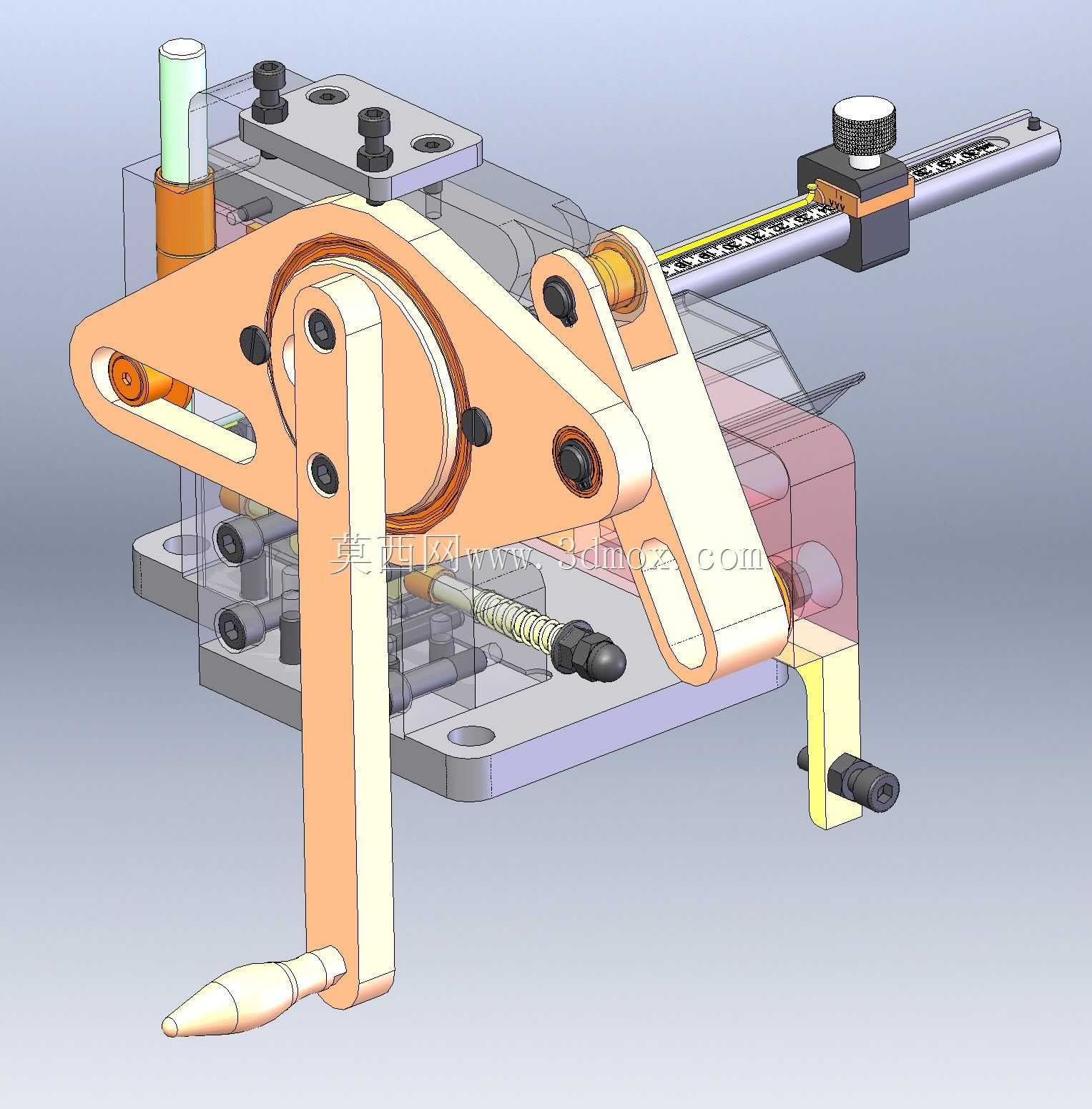

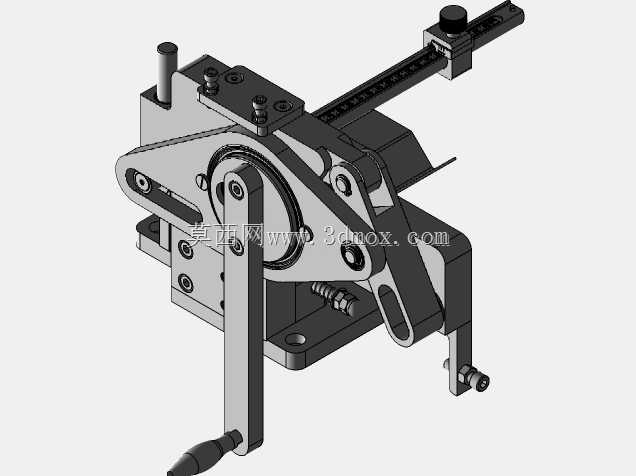

从机构布置看,设备采用底板安装方式,各功能单元围绕同一根辐条轴线展开。前端为辐条导入和定位区域,细长杆件可沿导向件进入加工位;中部设置夹持与轧制组件,通过两组轧制式扎带头分两步对辐条端部进行螺纹成形;侧部带有刻度的调节杆用于控制送进距离,从而确定最终辐条长度。手动操作部分通过连杆和摆杆放大操作行程,使夹紧、轧制和退出动作具有明确的顺序关系,避免单步操作时工件窜动。

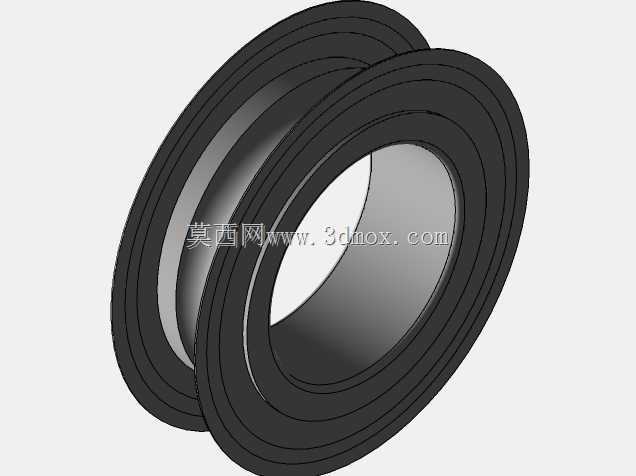

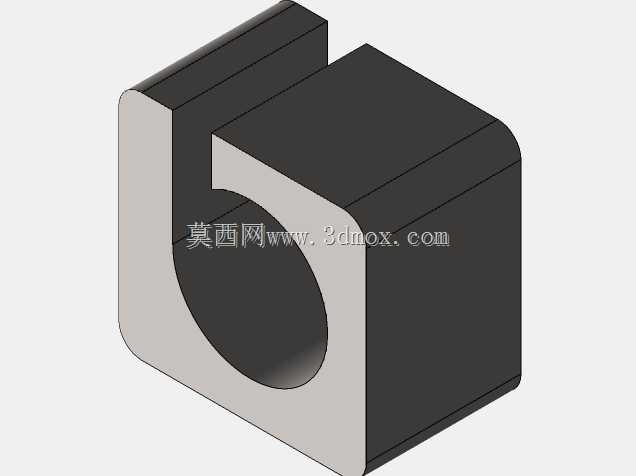

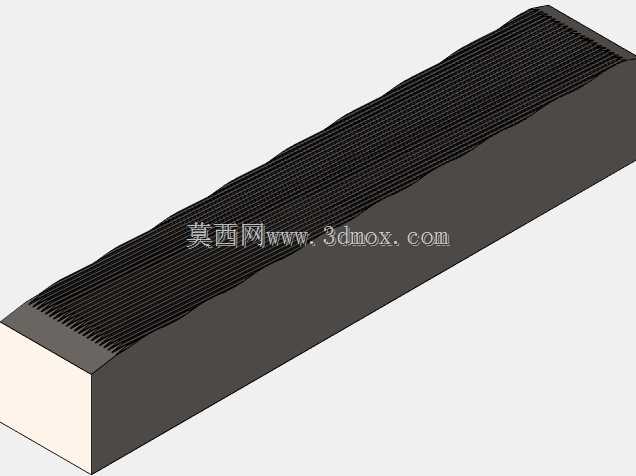

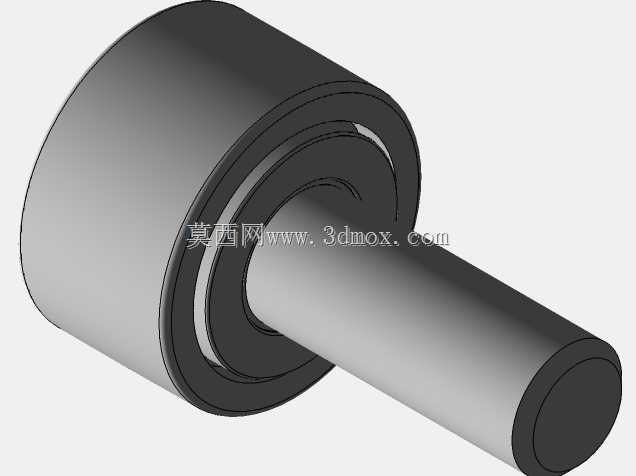

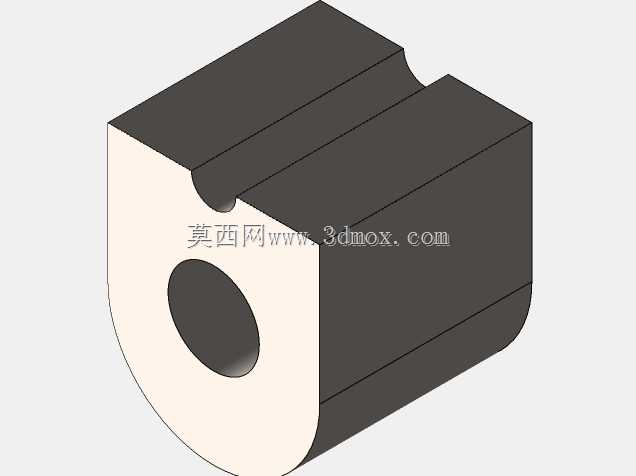

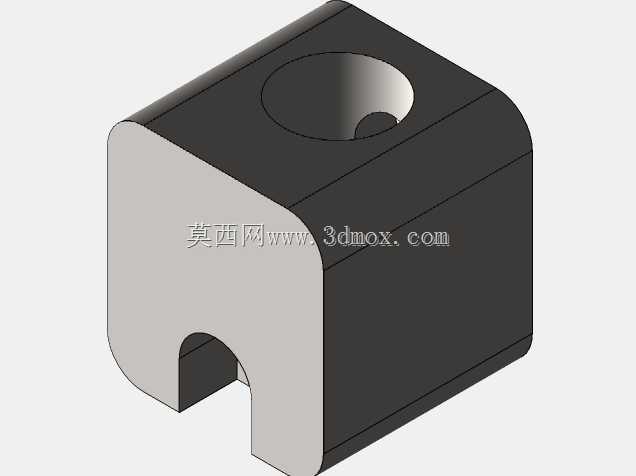

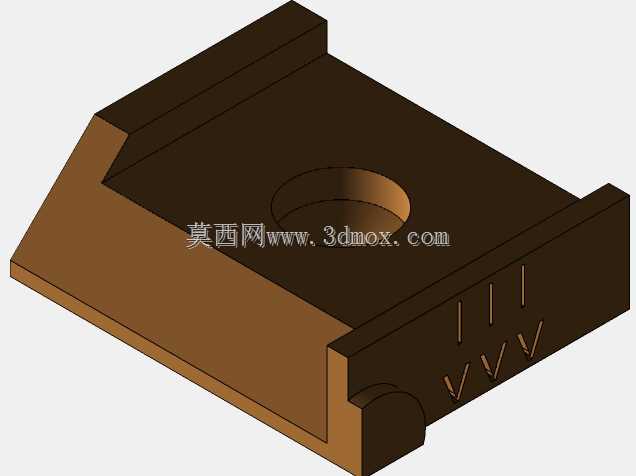

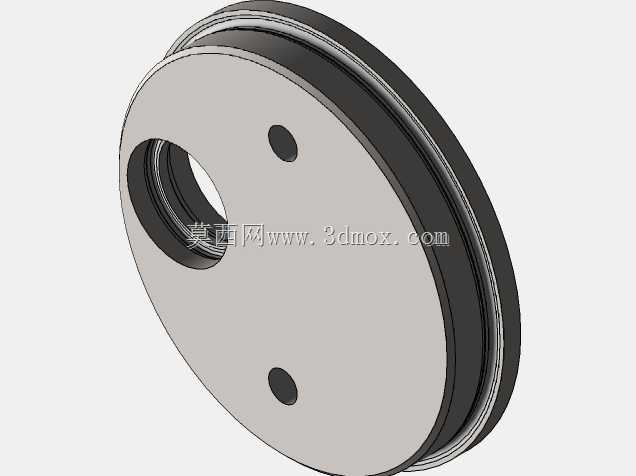

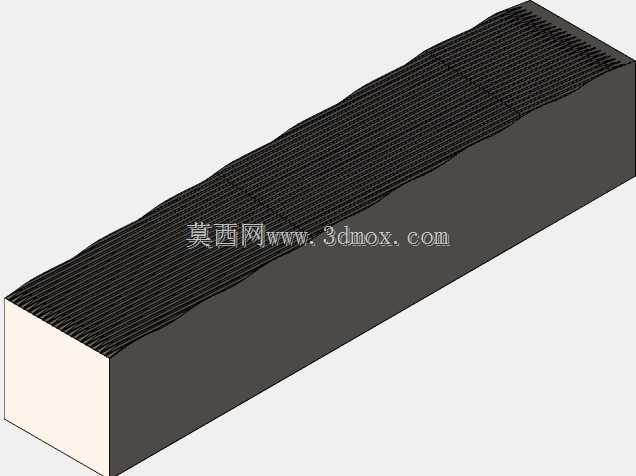

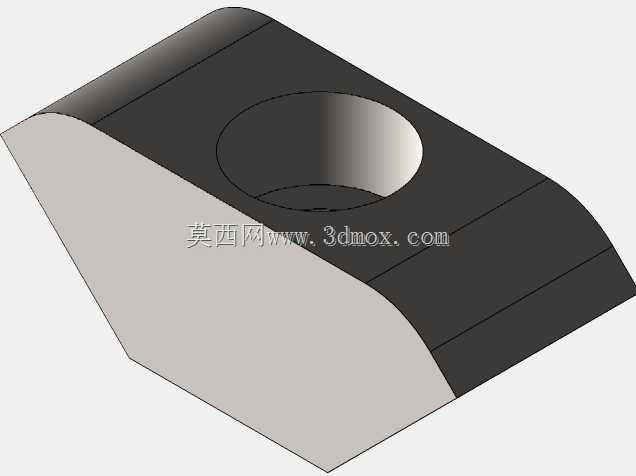

功能设计上,该结构没有采用切削方式加工螺纹,而是利用轧轮对金属辐条表面进行冷挤压成形。这种方式更适合细钢丝类零件,材料纤维连续,成形后端部强度保持较好,表面粗糙度也较稳定。两步轧制的思路在于先完成初步压痕和材料分配,再进行最终成形,降低单次轧制力,同时减少辐条被压扁或弯曲的风险。夹持块需要与辐条直径匹配,模型中预留了更换夹块的空间,实际制造时可按不同号数辐条配置对应钳口。

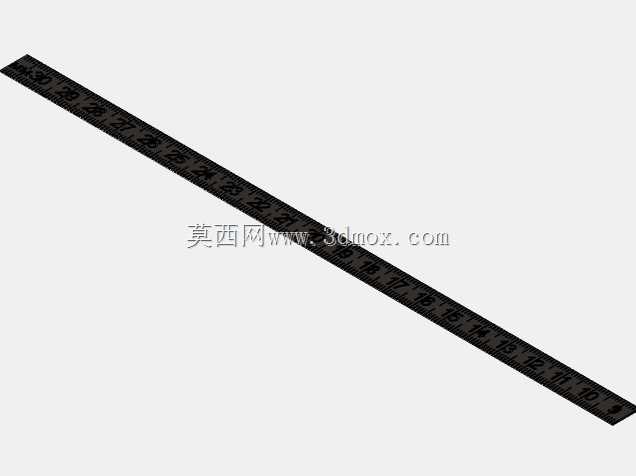

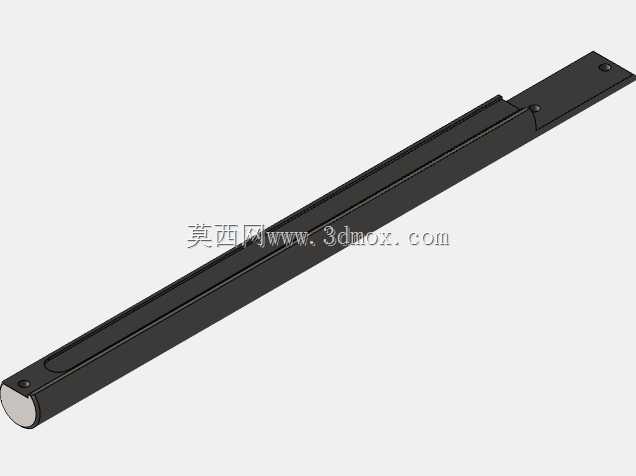

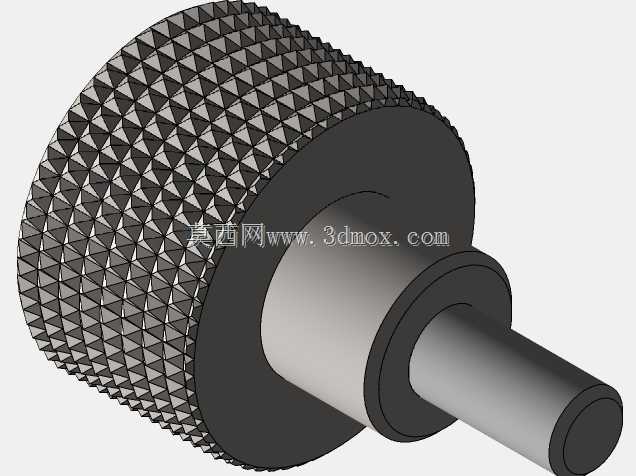

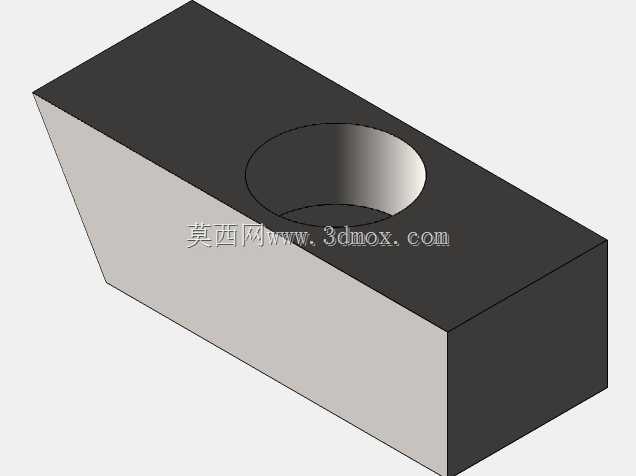

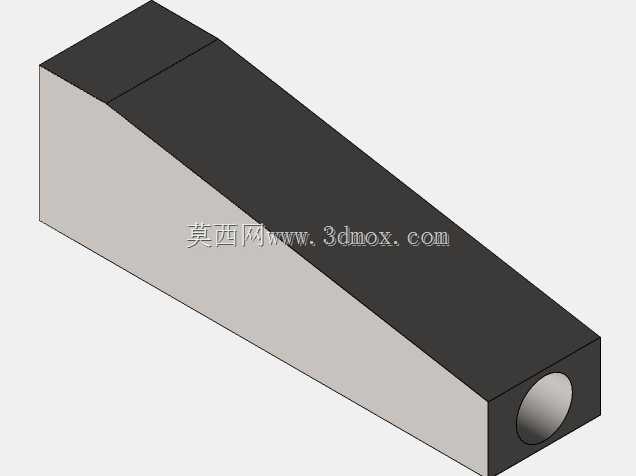

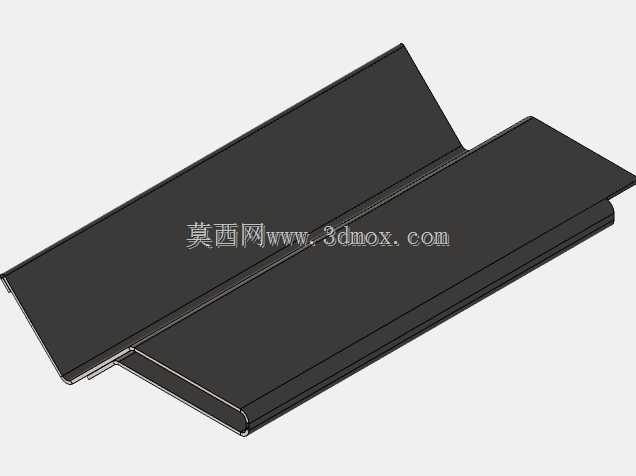

长度控制是该工装的关键之一。带刻度的横向调节杆与限位块配合,可快速设定送进终点;锁紧旋钮用于固定限位位置,防止连续作业中因振动或误碰导致尺寸漂移。对于轮组装配而言,同一侧辐条长度必须高度一致,否则编圈后张力分布会受到影响。该结构将测量基准直接建立在加工轴线上,减少了二次测量带来的累积误差。穿线导向部分则使辐条在完成端部处理后能够保持顺直状态,便于操作者直接将其送入花鼓孔或轮圈孔。

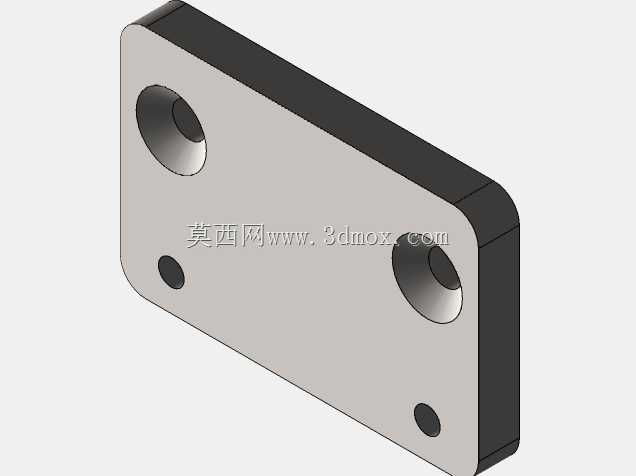

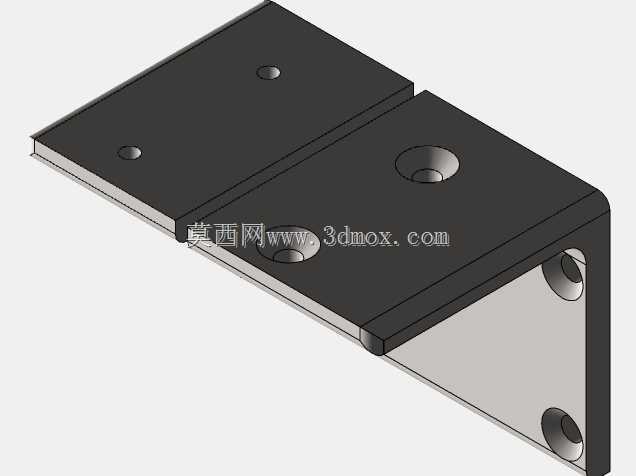

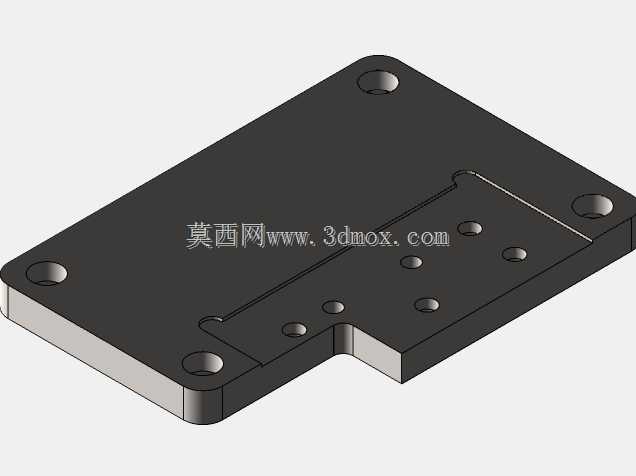

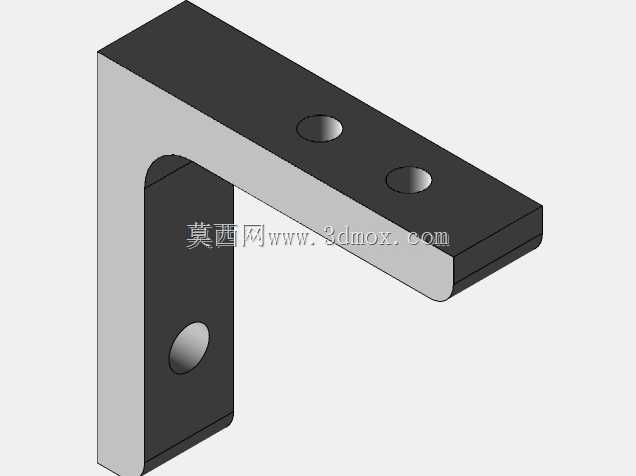

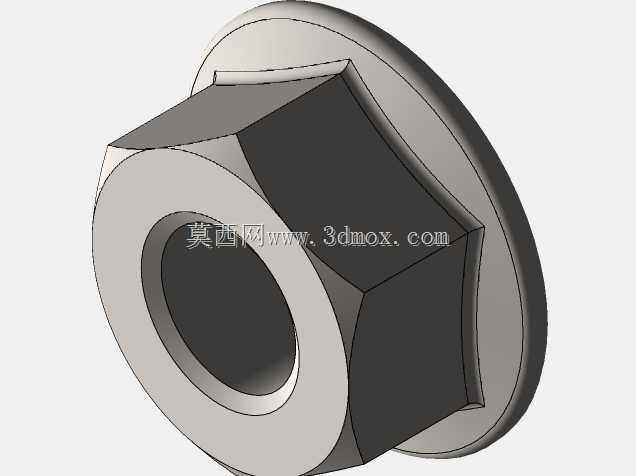

安装边界方面,整体机构以平板底座为承托,底部螺栓孔用于将工装固定在工作台或支架上。三维建模时需要重点核对底座孔位、操作手柄摆动范围以及侧部调节杆的抽出空间。手柄向下运动时,连杆机构会带动轧制组件靠近工件,周边不应布置干涉件;调节杆向外侧伸出较长,台面上需预留刻度读取和锁紧操作空间;进料端应保留足够的直段送料距离,以保证细长辐条进入夹持区前不发生明显下垂。

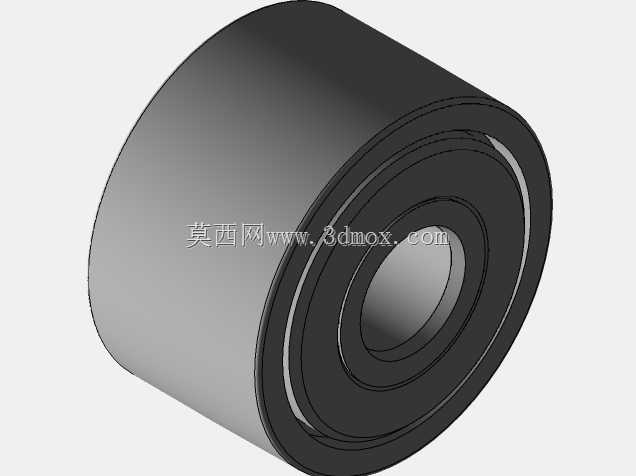

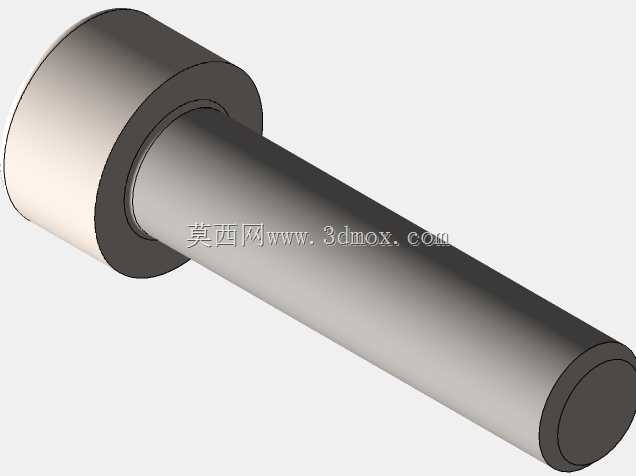

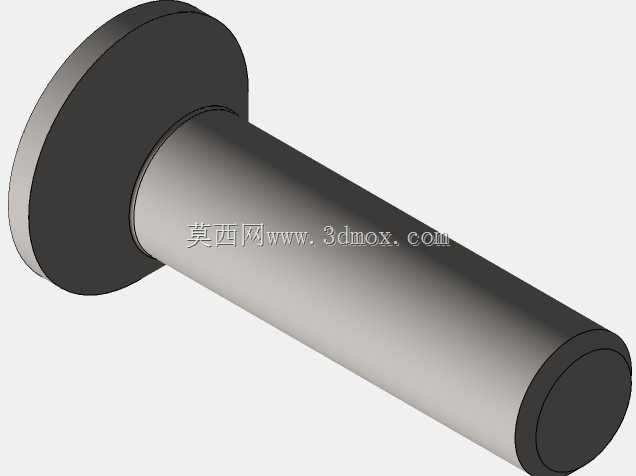

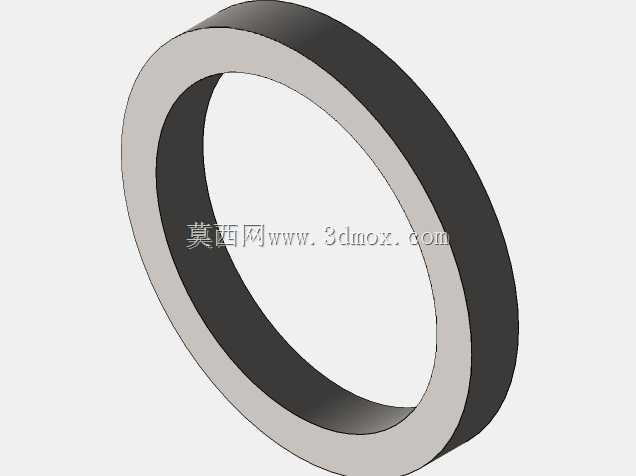

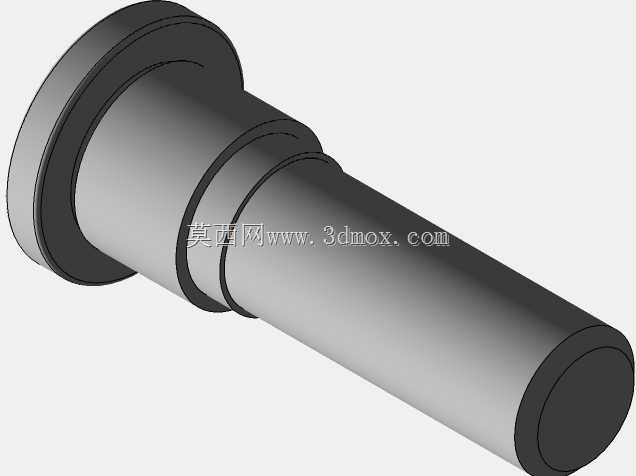

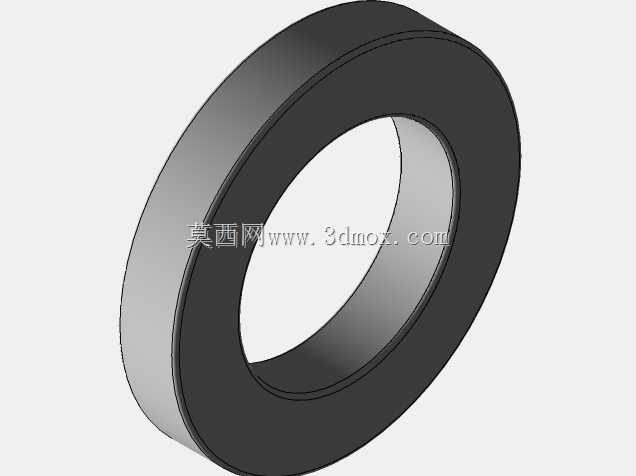

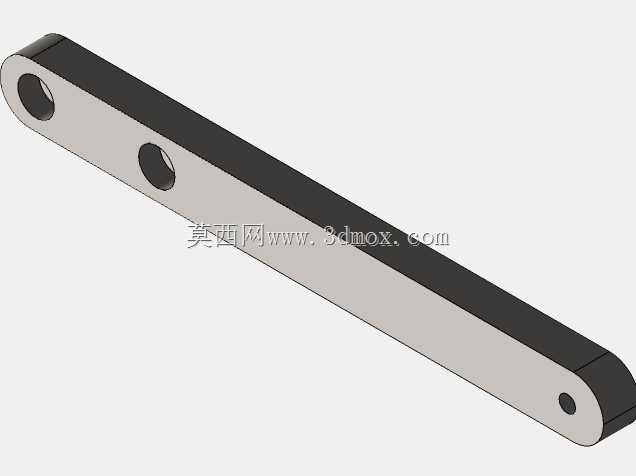

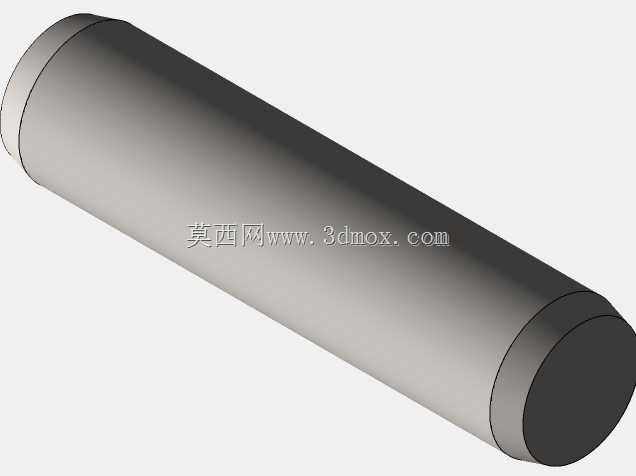

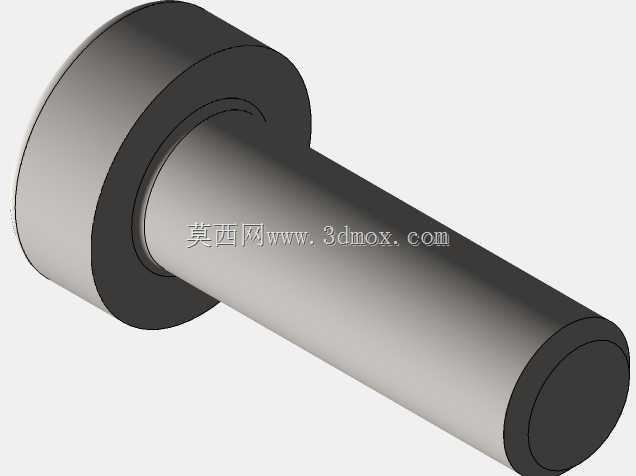

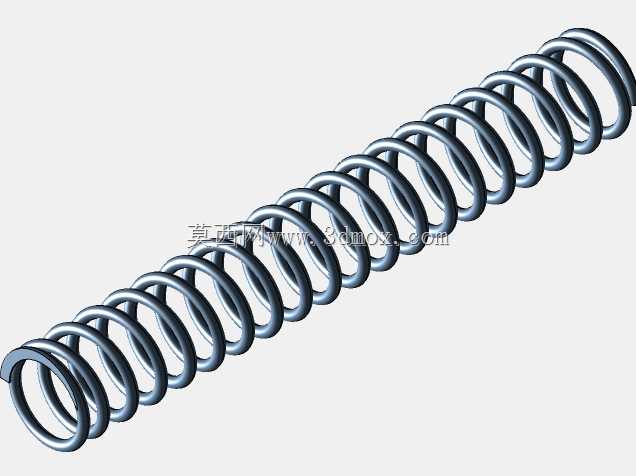

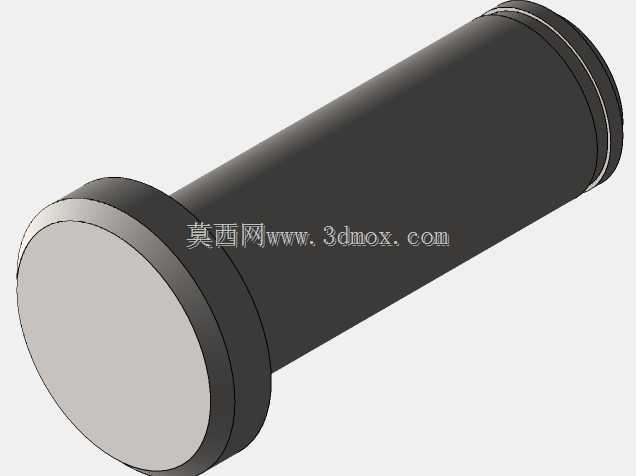

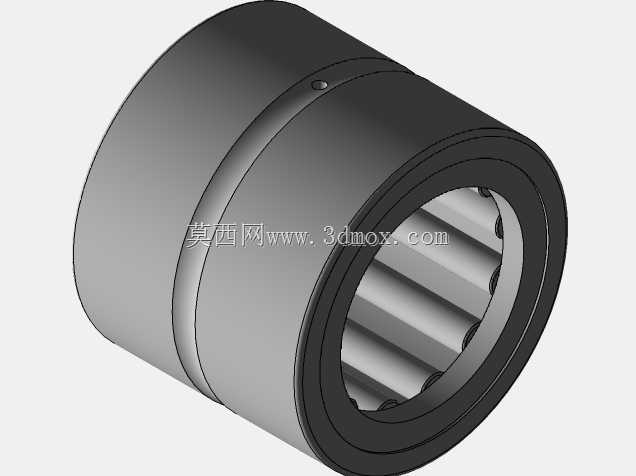

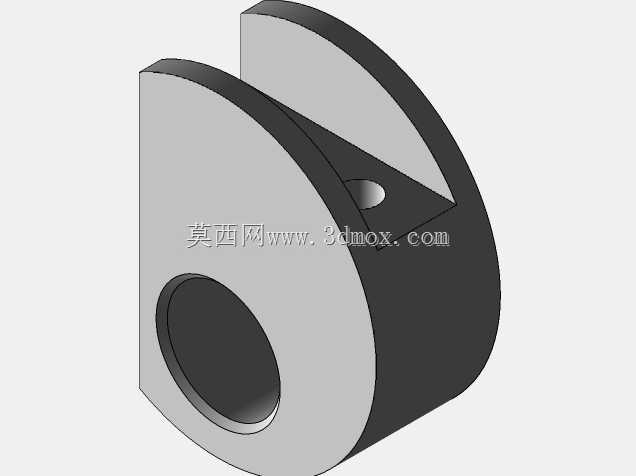

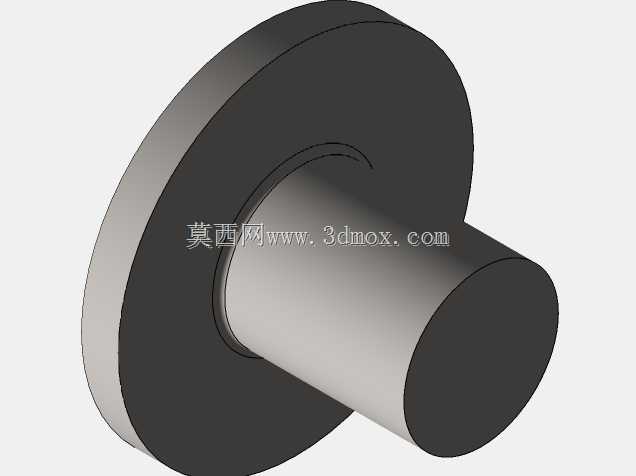

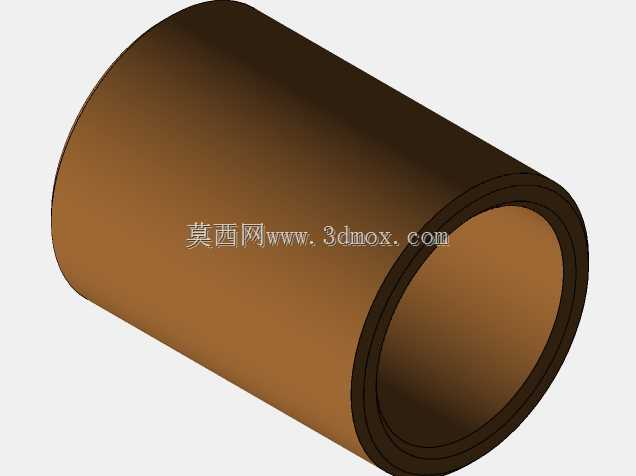

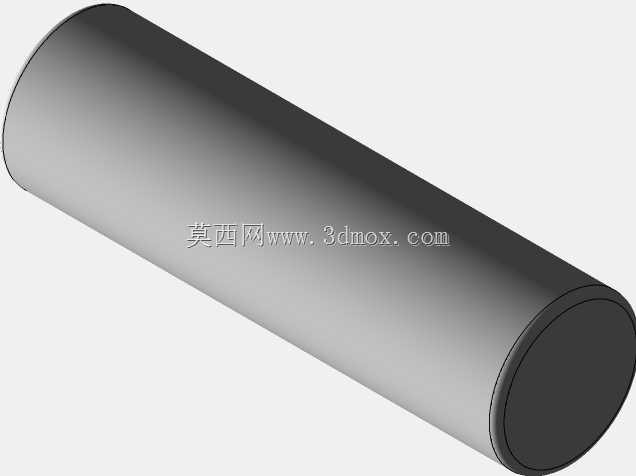

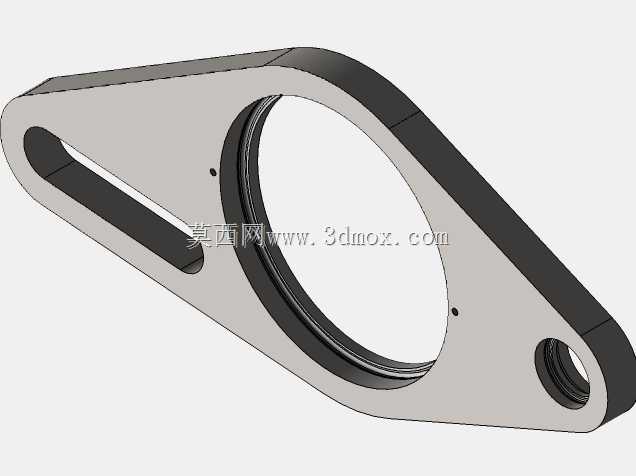

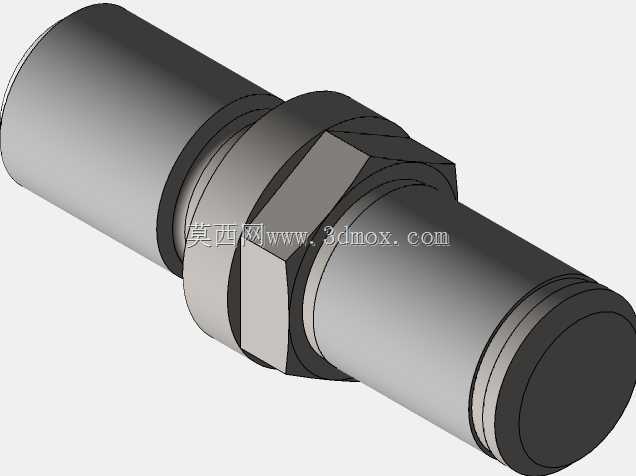

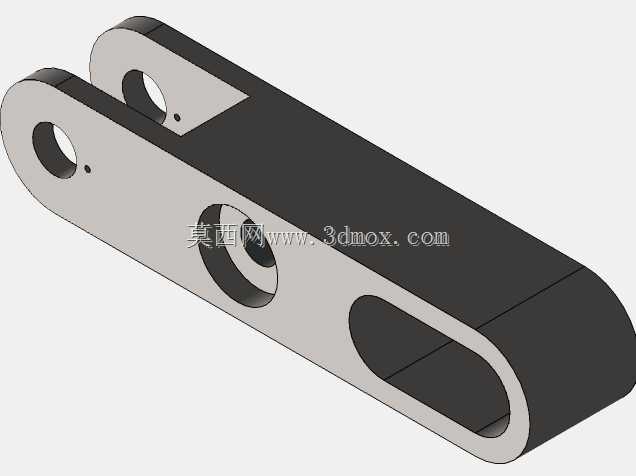

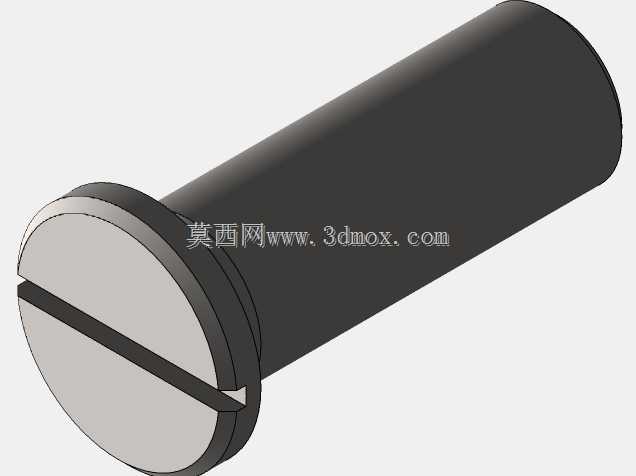

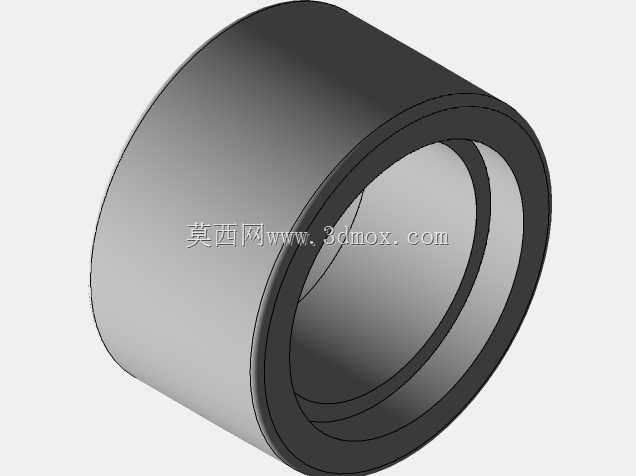

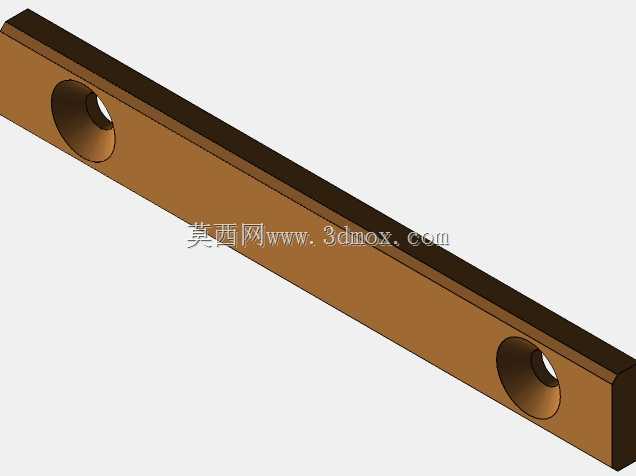

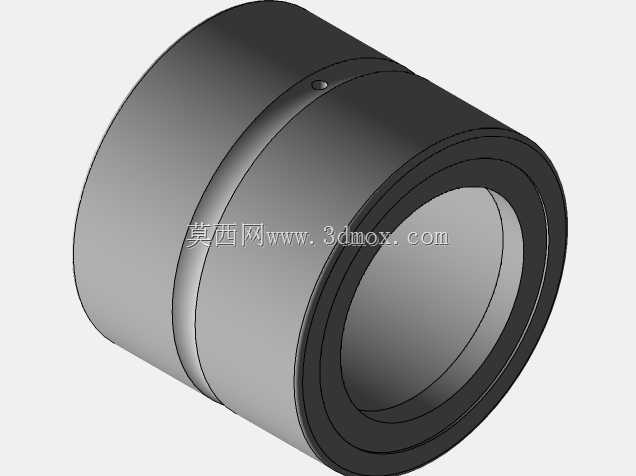

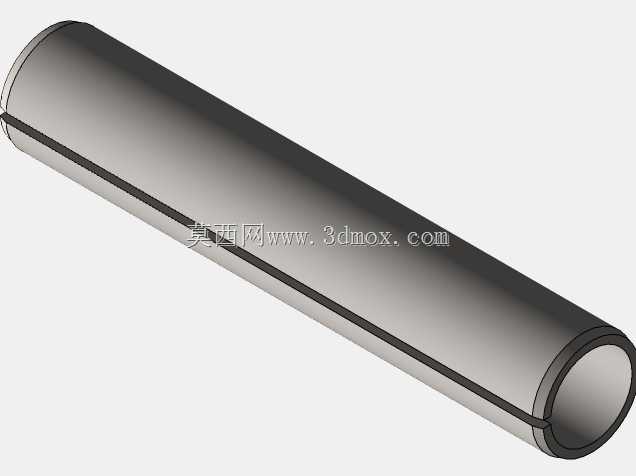

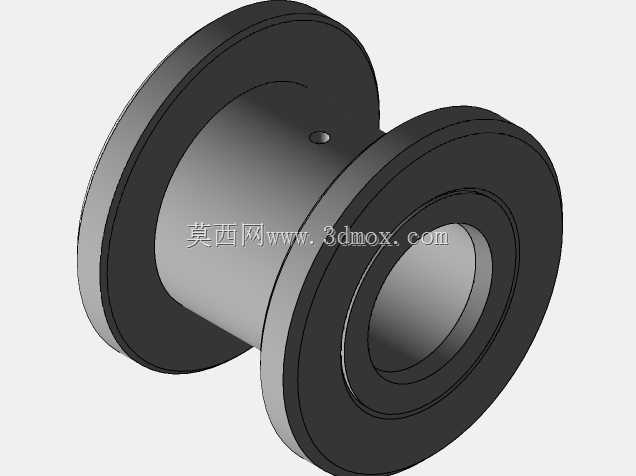

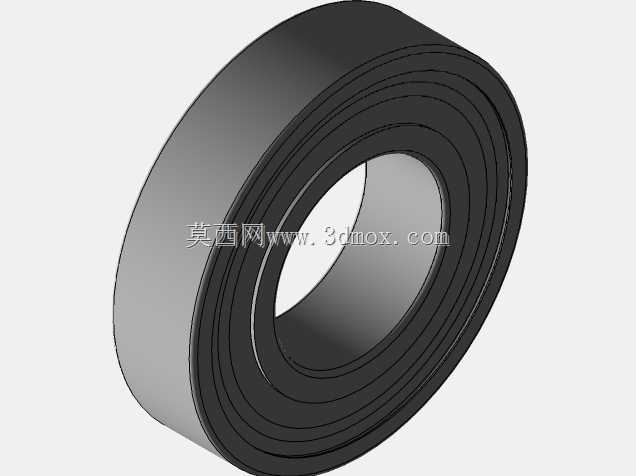

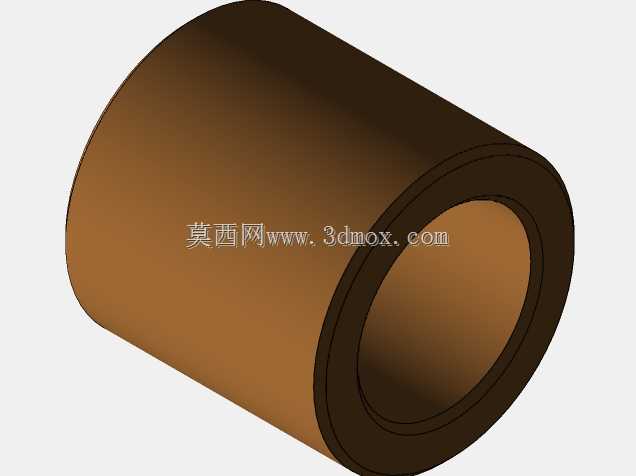

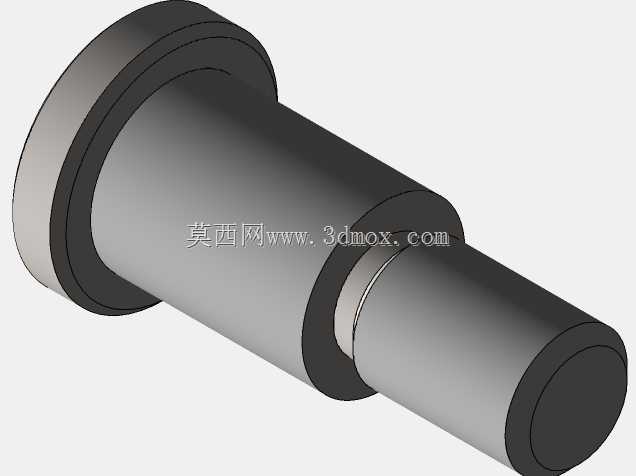

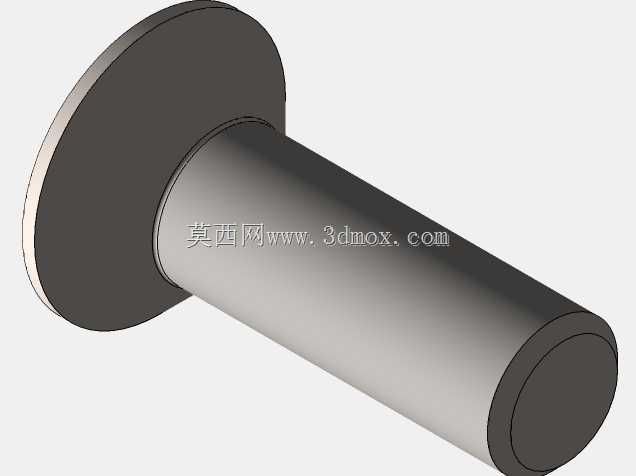

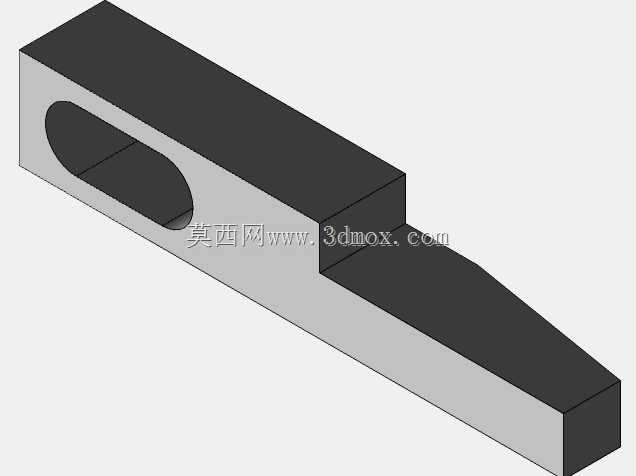

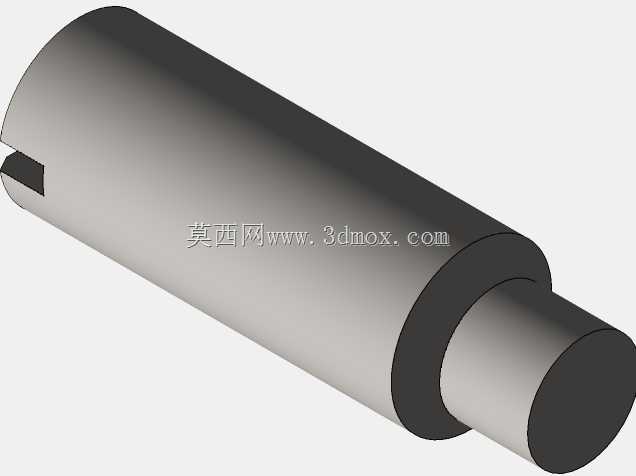

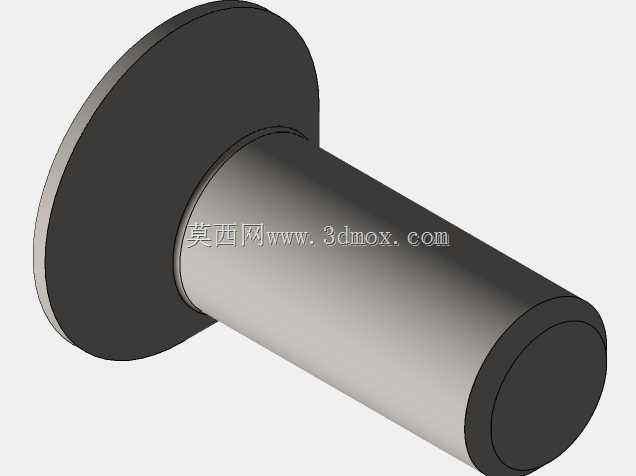

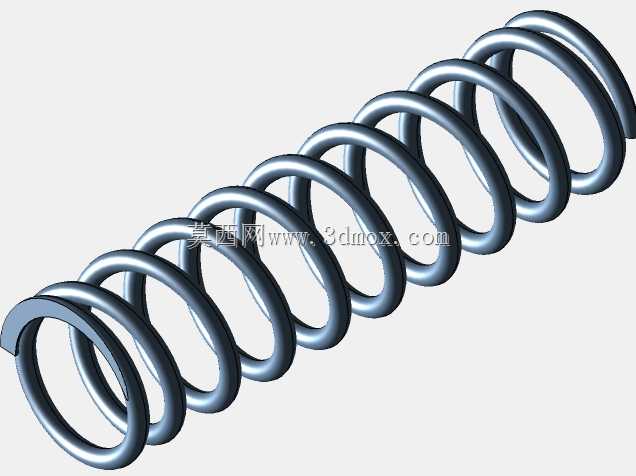

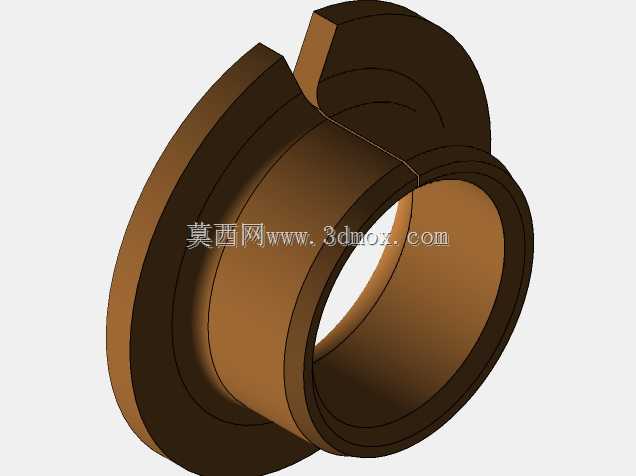

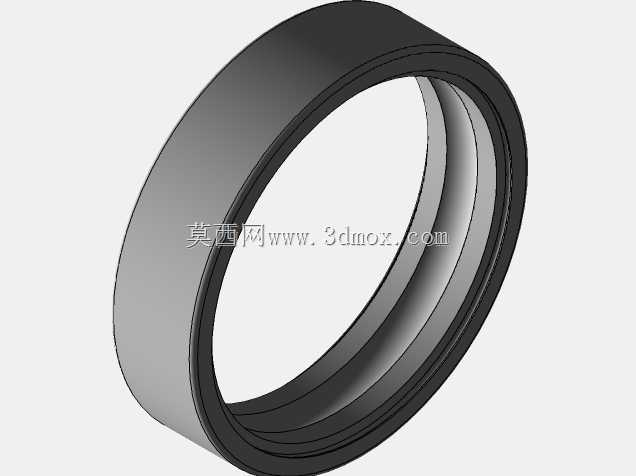

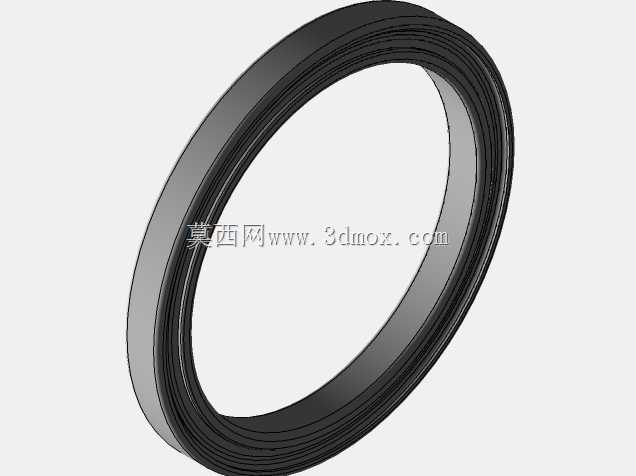

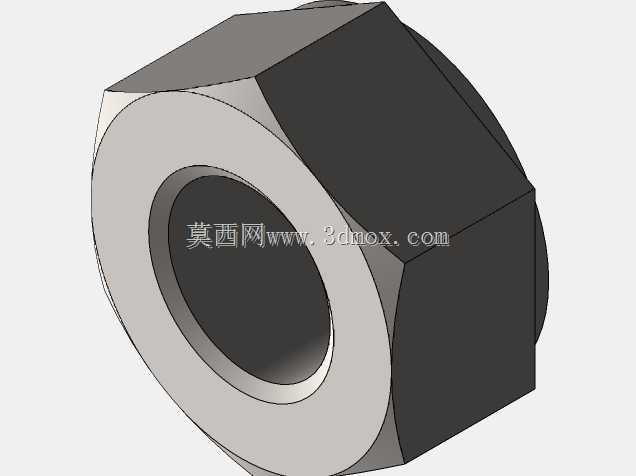

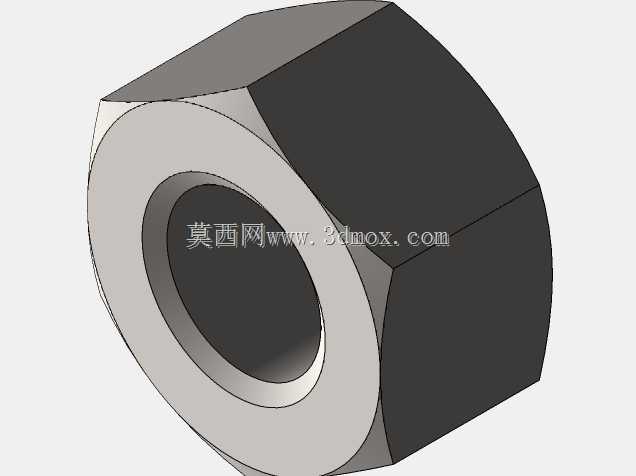

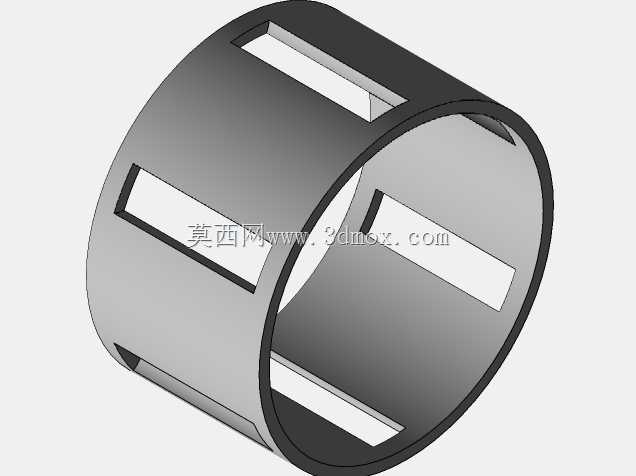

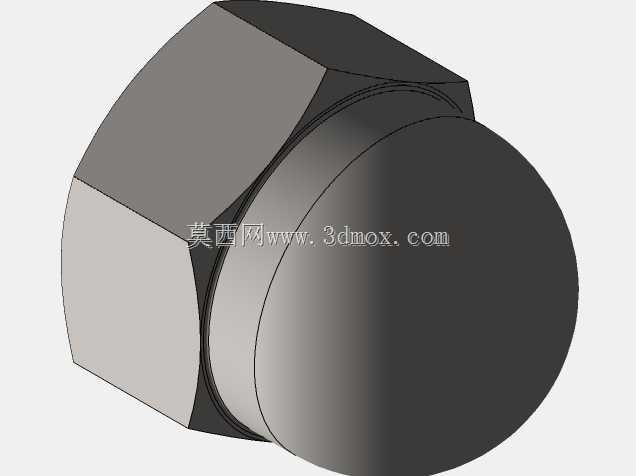

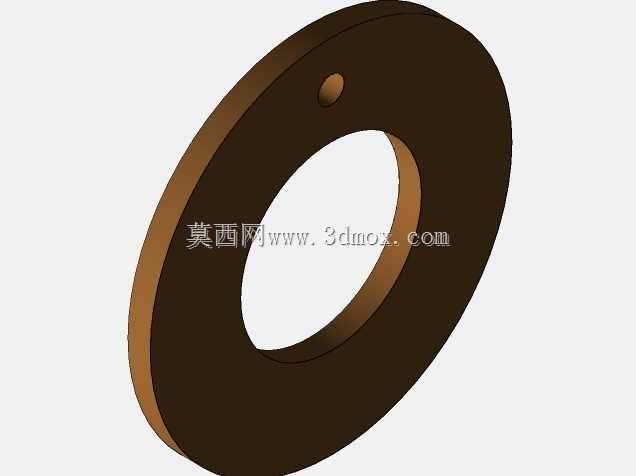

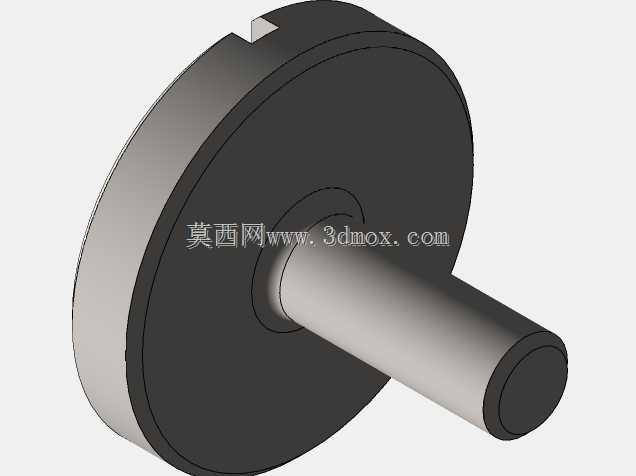

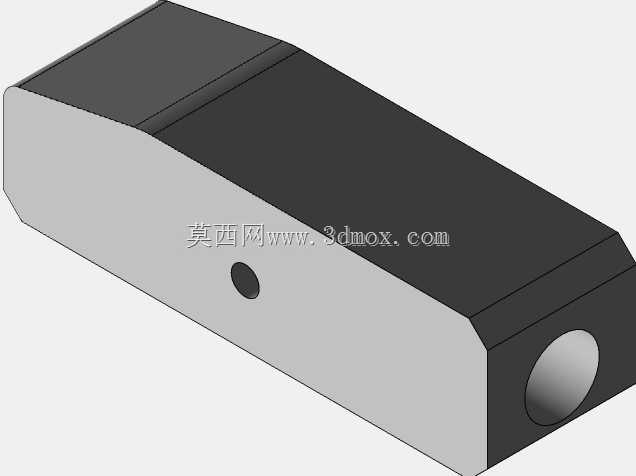

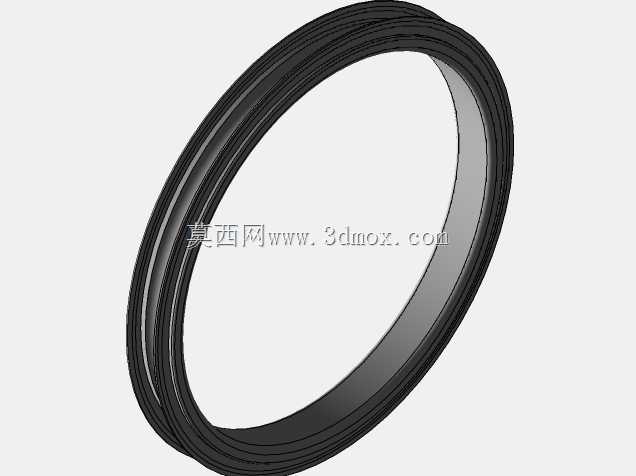

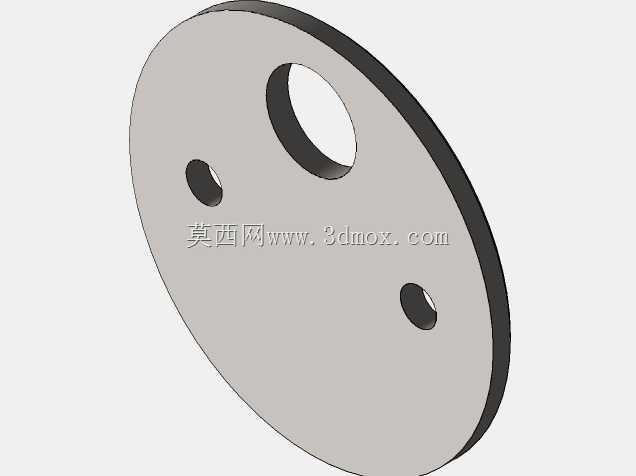

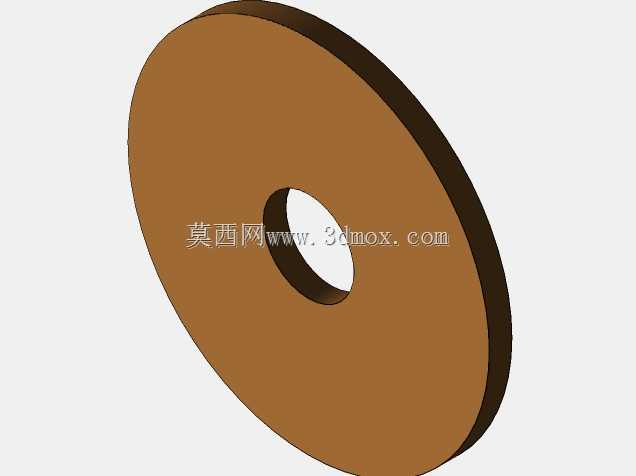

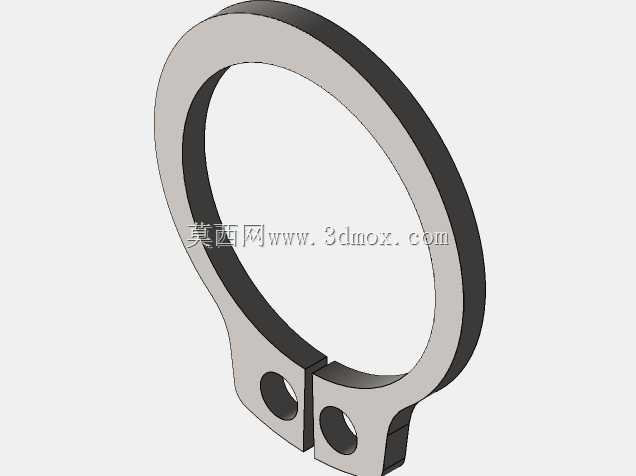

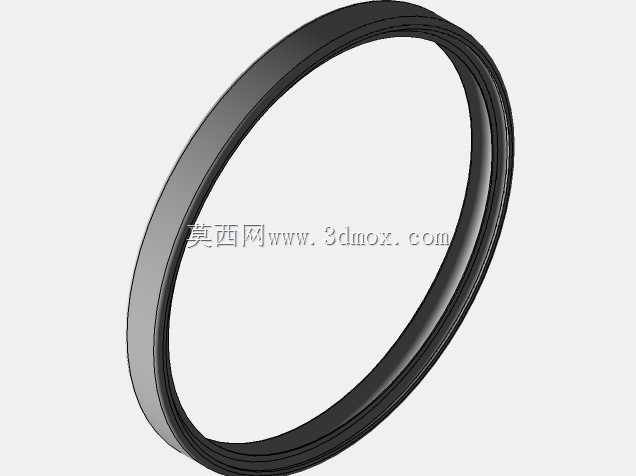

结构细节上,转轴、连杆和滑块之间采用小轴与衬套组合,适合反复摆动的工况。弹簧用于轧制完成后的复位,使机构在松开手柄后自动回到等待位。透明壳体区域表达了内部传动和导向关系,实际加工时可改为金属护罩,既保留观察窗口,又能避免手指进入轧制区。橙色摆臂作为主要受力件,其厚度、销轴间距和铰接点位置直接决定操作力大小;若用于高频生产,可在这些受力部位增加局部加强或选用耐磨销轴。

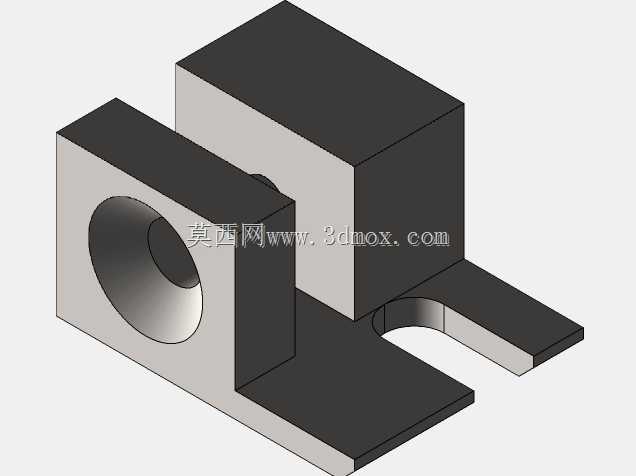

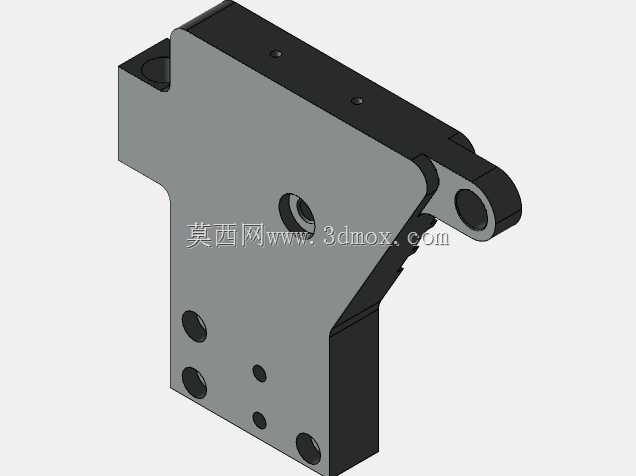

从建模角度看,该模型适合用于工装方案评审、运动干涉检查和人机操作分析。装配时应先固定底板和主支座,再安装轧制滑块、连杆组件和调节杆,最后检查夹持中心、轧制中心与导向槽是否同轴。细长辐条属于柔性件,实际仿真中不能简单按刚体处理,需关注送进过程中的弯曲和夹持后的局部变形。若后续需要升级为半自动设备,可在保持底板和轧制主体不变的前提下,将手动摆臂替换为气缸或偏心轮驱动,并在进料端增加分度送料机构。
这套工装的价值在于把原本依赖手工测量、单独套丝和穿线的工序集中到一个工位上,减少工件反复装夹。对于自行车制造、轮组维修以及非标工装开发人员而言,其结构思路具有直接参考意义:以轴线统一为基准,以限位控制长度,以两步轧制保证螺纹质量,以连杆顺序动作保证操作可靠。
