皮革压印工装夹具结构设计

　　这套结构面向小批量皮具、皮标、鞋面饰片及薄型革料的局部压痕作业，核心目标是在不依赖外接动力的条件下，提供稳定、重复、可微调的垂向压合力。现场常见于打样间、工艺开发台、维修工位或教学实训区，操作者将裁好的皮料定位于下模工作面后，通过顶部横杆旋转螺杆，带动上压块下行，使凸起字符、纹样或标识在皮革表面形成清晰印痕。相比手持烫印或锤击方式，这种导向式框架能够减少压偏、深浅不均和边缘滑移问题，尤其适合对位置一致性要求较高的小件生产。

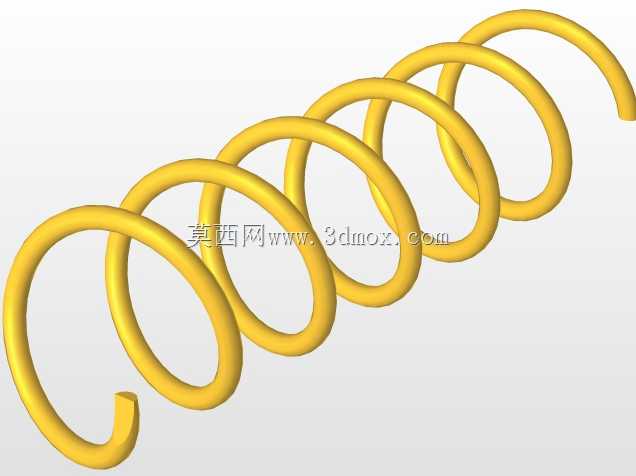

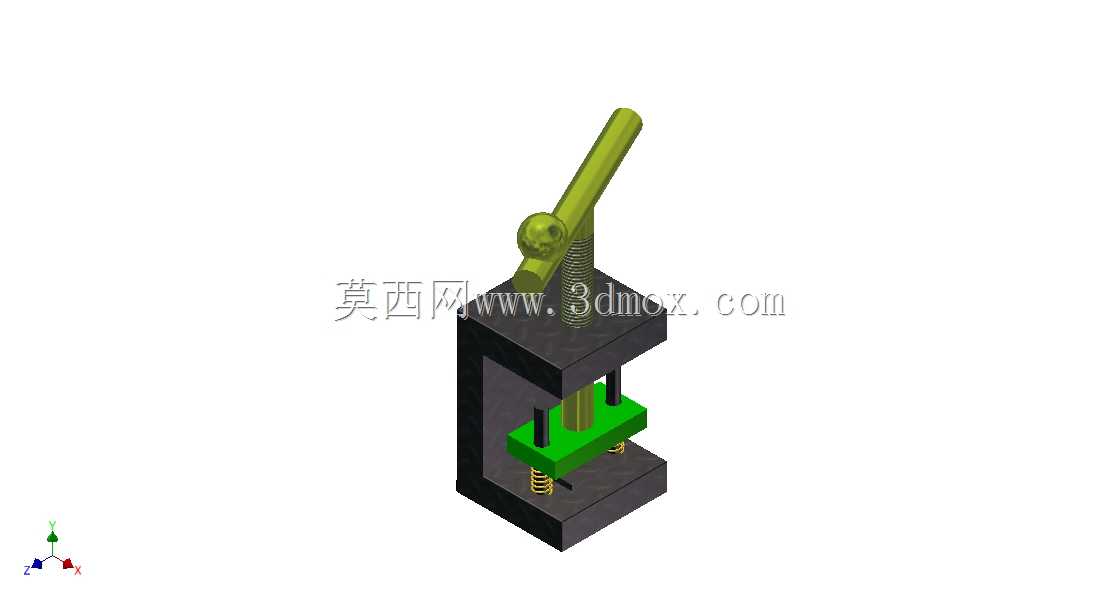

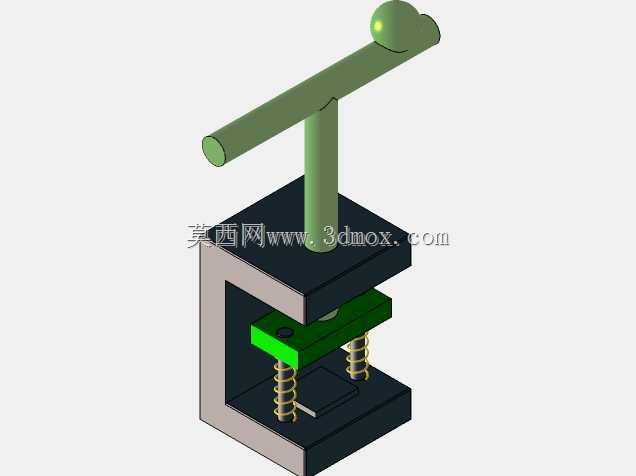

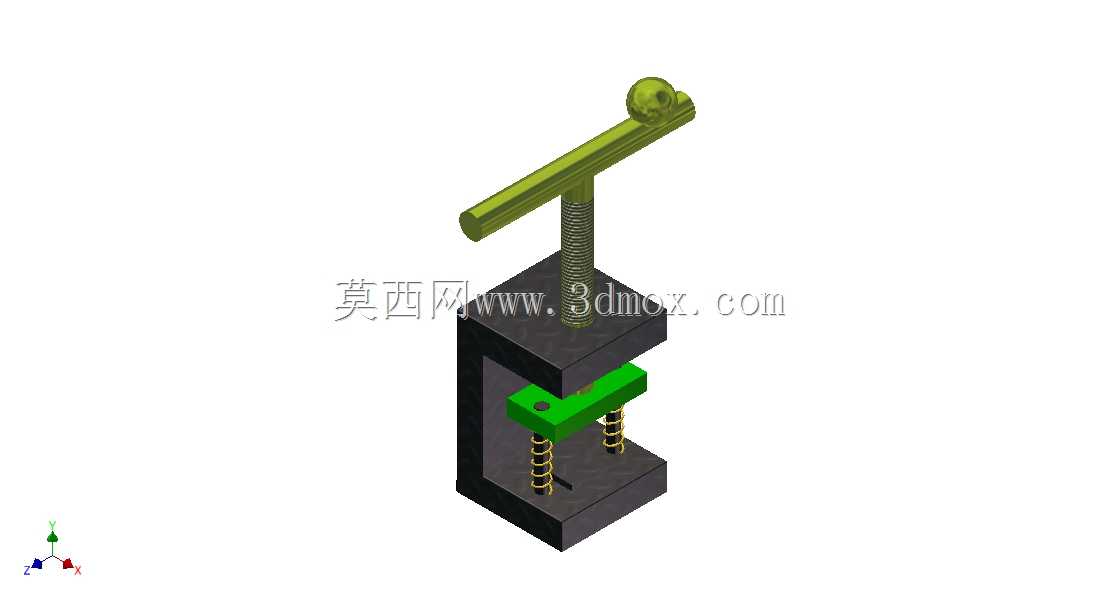

　　整体采用C型或门式框体承载，立柱与底座形成封闭受力回路，螺杆位于上部横梁中心，下端连接绿色活动压块。压块两侧布置复位弹簧，弹簧在松开螺杆时提供回弹抬升力，使上模离开皮料，便于取放工件。顶部横杆既是旋转施力件，也是行程放大件，其长度决定单手可获得的扭矩上限；端部球头结构用于限位和改善握持转动手感。螺杆与上压块之间应保留必要的回转自由度，使压块接近工件后主要承受轴向压力，而不是随螺杆持续旋转摩擦皮面。

　　从结构设计角度看，底座需要同时承担定位、承压和防滑三项功能。下工作面应具有足够平面度，避免皮革受压后出现局部虚位；框体侧壁高度决定最大开口空间，也限制厚料或多层叠压的可行性。活动压块的外形并非单纯装饰，它承担模具接口作用：下端面可加工成平面，用于安装铜模、钢印或硅胶垫，也可直接做出浅槽定位皮片。压块与框体之间的导向间隙需要控制，间隙过大会造成压合偏摆，过小则在粉尘、皮屑环境下容易卡滞。弹簧选型不宜过硬，否则会抵消螺杆下压力并增加操作强度；也不宜过软，否则回程迟缓，连续作业时上压块不能可靠抬起。

　　螺杆采用梯形或普通粗牙螺纹均可满足手动压印需求，但牙型和导程直接影响手感。导程较大时下压速度快，适合频繁开合；导程较小时省力且压力控制更细腻，适合压印深度敏感的软皮。螺纹段有效长度应覆盖最大开启高度、工件厚度、模具厚度以及安全余量，避免压块到达极限位置后螺杆仍有未啮合段。上部横梁与螺杆配合处应考虑耐磨衬套或加厚螺纹孔，因为该区域在反复加载中最易出现磨损和松动。

　　安装边界方面，设备占地近似为底座投影范围，高度由螺杆升起后的顶部横杆决定。布置工位时，除底座 footprint 外，还需在左右两侧预留横杆旋转空间，在前方预留取放皮料和清理碎屑的操作距离。工作台面应平整坚固，能够承受螺杆施加的集中反力；若固定于木质或轻型桌面，需在底座下方增加垫板，以降低局部压陷。上压块下行极限建议设置机械止位，既可统一压印深度，也能防止操作者过度旋紧导致弹簧压并、螺纹损伤或框体过载。

　　实际使用中，皮革材质、厚度、湿度和纹样复杂度都会影响所需压力。硬皮或深纹需要更大压合力，可通过增加横杆力臂、降低螺纹导程或在压块下增设均压板实现；薄软皮则应控制压下量，避免穿透或产生过深边框。若用于热压印，可在压块内部预留加热元件和测温传感器安装空间，但当前结构以手动冷压为主，重点在于机械导向和压力稳定。维护时需定期清理导柱、弹簧周围的皮屑和胶渍，并在螺纹副处少量润滑，以保证回程顺畅、压力线性。

　　三维建模时应重点验证螺杆全行程与弹簧压缩量的匹配关系，检查压块在最低位置是否与底座、侧壁或定位件发生干涉，同时确认横杆旋转时不会越过操作者常用手部区域。对于需要更换印模的场景，可在压块下端面预留螺孔或燕尾槽，使不同图案的模具快速互换。这样的结构虽然简单，却完整覆盖了手动压印设备的受力、导向、回程、定位和安全限位要点，适合作为皮具工艺装备设计、夹具教学和小型工装开发的参考样例。
