投影仪支撑支架结构设计方案

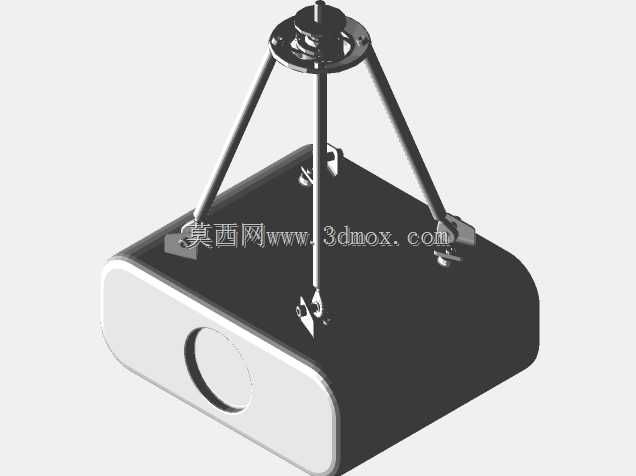

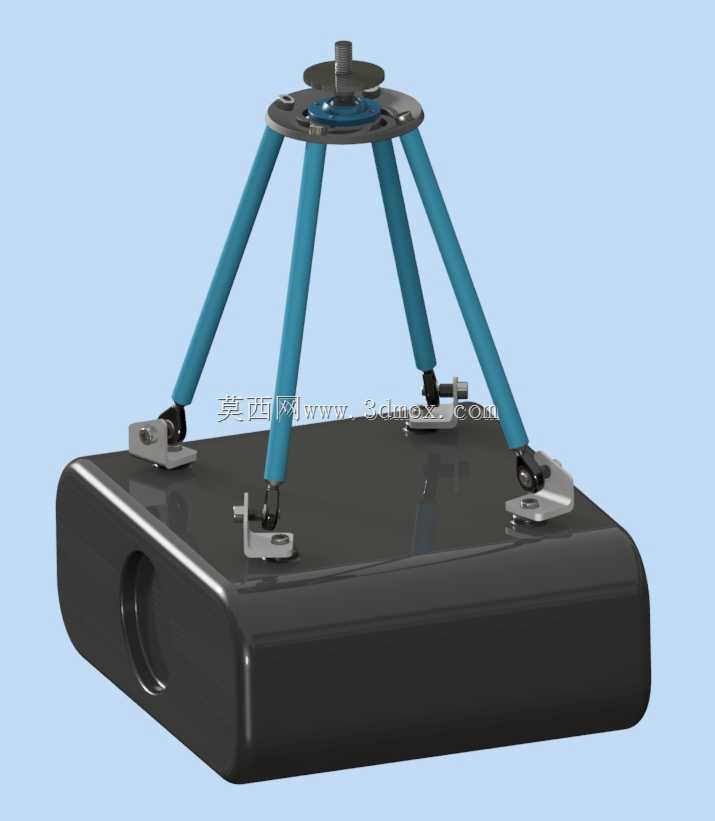

　　该支撑结构主要面向小型投影设备的架设需求，可用于办公会议室、临时展示区、教学实训场地以及小型家用影音场景，解决投影仪直接放置在桌面或台面时存在的高度不足、角度难调、易被误碰移位的问题。整套结构由底部配重基座、六根斜向支撑腿、顶部安装法兰盘三部分构成，各部件之间通过铰接座连接，可在一定范围内调整支撑高度与顶面水平度，适配不同投射角度的使用需求。

　　底部基座采用大圆角矩形块状结构，整体重心偏低，自身具备足够的配重能力，无需额外打孔固定即可稳定放置在平整台面之上。基座侧面预留有内凹式握持槽，单人即可完成搬移与位置调整，基座顶面的六个铰接安装位呈圆周均匀分布，每个安装位都设计有定位凸台与螺栓过孔，支腿下端的铰接座可直接通过紧固件锁定在对应位置，装配时无需复杂工装，普通内六角扳手即可完成全部组装作业。基座底面可粘贴防滑橡胶垫，进一步降低设备运行振动带来的滑移风险，同时避免刮伤放置台面。

　　六根支撑腿采用等长圆管结构，沿圆周方向均匀排布，形成稳定的六棱锥支撑构型，相比三腿或四腿支架，该结构的抗侧向倾覆能力更强，即使投影仪镜头侧存在偏重，也能保持整体支撑刚性。支腿上下两端均配置万向铰接接头，下端与基座顶面的固定座相连，上端与顶部法兰盘的安装座对接，铰接接头自带锁紧结构，调整到位后可通过侧边锁紧螺钉锁定角度，不会在设备自重作用下发生缓慢回缩。支腿主体采用中空圆管设计，在保证抗弯截面模量的前提下降低整体自重，管壁厚度经过受力校核，可承受顶部设备重量与常规调整时的附加载荷，长期使用不会出现明显弯曲变形。

　　顶部法兰盘为圆形盘状结构，盘面沿圆周方向加工有多组条形安装孔与定位孔，可适配不同型号投影仪底部的安装孔距，无需额外制作转接板即可完成设备固定。法兰盘中心位置设置有中心定位轴与轴向锁紧结构，安装投影仪时可先通过中心轴完成初定位，再拧入周边固定螺栓，降低单人安装时的对位难度。法兰盘下方与支腿连接的六个铰接座同样呈均匀分布，与基座的安装位一一对应，保证各支腿受力均匀，不会出现单根支腿载荷过大的情况。整套支架的高度调整区间覆盖常规桌面投影所需的范围，最低高度可满足近距离大画面投射需求，最高高度可避开桌面杂物对光路的遮挡，调整过程中顶面始终保持水平，不会出现投影仪侧倾导致画面梯形畸变过大的问题。

　　从结构设计逻辑来看，该方案优先保证支撑稳定性与装配便捷性，没有采用复杂的电动升降或多自由度调节机构，所有运动副均为手动锁紧的铰接结构，后期维护时仅需检查铰接处的锁紧螺钉是否松动，无需定期更换润滑脂或精密传动部件。各零部件的外形均采用规则几何体拼接而成，加工时可直接采用型材切割、板材铣削与标准件组合的方式完成制造，无需开模，适合小批量定制生产。安装边界方面，基座的占地面积控制在常规桌面可容纳的范围内，不会占用过多台面空间，支腿向外倾斜的角度经过优化，既保证支撑跨距，又不会让支腿外端超出基座轮廓过多，避免过往人员误碰支腿导致支架移位。整套结构可直接作为独立支撑工装使用，也可根据实际使用场景更换不同规格的顶部法兰盘，拓展支撑相机、小型检测仪器等其他设备的能力。
