树莓派4代集成按键DIN导轨安装外壳

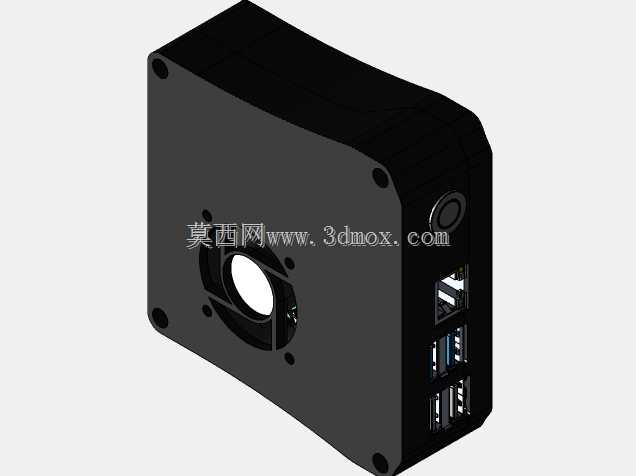

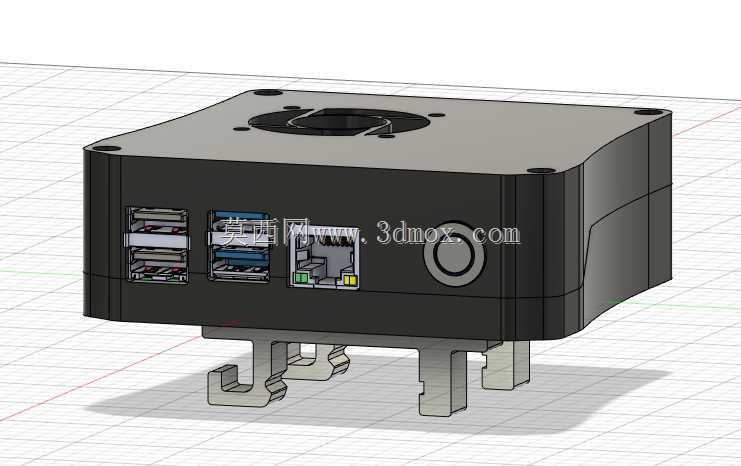

　　在工业控制柜、嵌入式采集节点和小型自动化设备内部，单板计算机的固定与防护一直是结构设计中容易被忽视却直接影响可靠性的环节。这款针对树莓派4代设计的外壳，把主板防护、外接按键、散热开孔和DIN导轨安装整合在同一壳体中，解决了裸板在柜内布线杂乱、易被金属碎屑短接、调试时需要临时找开关的问题。壳体整体采用黑色工程塑料打印件思路构建，外形接近切角长方体，边角做了圆弧过渡，既减少打印时的应力集中，也避免安装维护时划伤线缆。正面预留圆形风扇安装位，周围分布多颗螺丝柱，可直接固定标准30mm风扇；风扇孔与主板SoC位置对齐，形成轴向进风或抽风通道，适合长时间运行的边缘计算、数据采集和轻量控制场景。侧面完整露出树莓派4代的USB、以太网、HDMI、

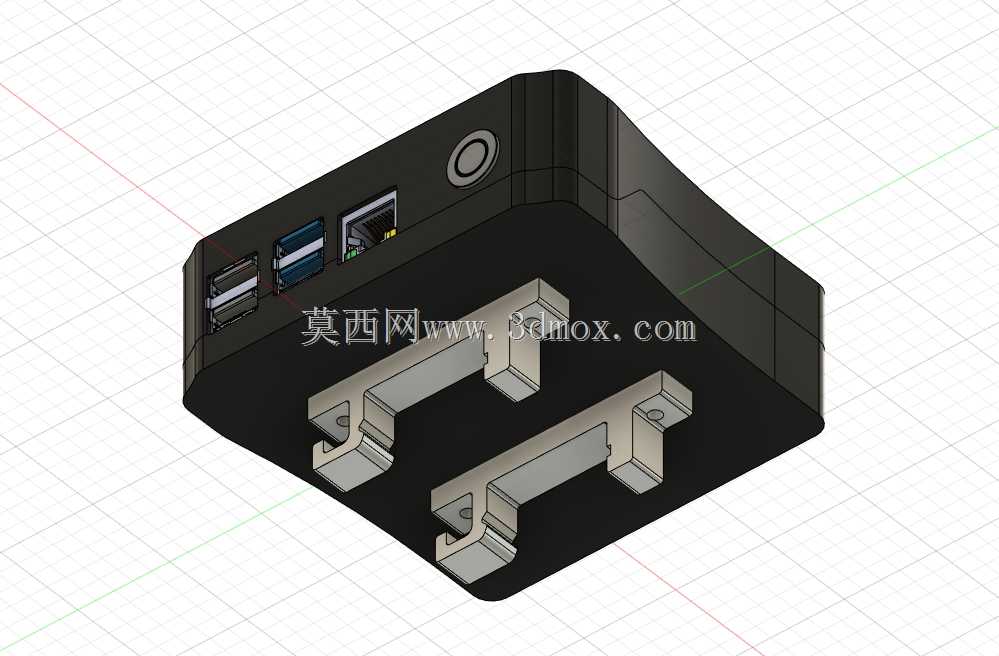

　　Type-C供电及Micro-HDMI接口，开孔边界与接口轮廓保持合理间隙，既保证插头可顺畅插拔，又限制主板在壳体内窜动。壳体顶部或侧部集成一枚圆形按钮，通过内部走线连接到树莓派GPIO引脚，可作为软关机、重启或用户自定义触发输入使用；按钮周围做凸台补强，避免反复按压时壳体开裂。背面设计有DIN导轨卡扣结构，可直接卡装在控制柜内常见的35mm标准导轨上，安装时先将壳体上侧挂住导轨上沿，再向下按压使下侧弹性卡扣卡入导轨下沿，拆卸时用一字螺丝刀轻撬卡扣即可取下。这种安装方式不需要在安装板上打孔，能够与断路器、端子排、继电器等元器件并排布置，显著节省柜内空间。壳体由上下或多片壳体拼合而成，拼合面采用止口定位，打印后可通过螺丝或自攻柱锁紧；

　　内部螺柱高度根据树莓派4代PCB板厚和接口高度确定，确保主板装入后板面不顶壳、接口不偏移。设计时还考虑了FDM 3D打印工艺：悬垂结构尽量控制在可自支撑角度，壁厚均匀，螺丝柱根部加倒角，按键孔和导轨卡扣处预留打印收缩与装配公差。在实际应用中，这类壳体可用于设备状态监测网关、小型视觉检测前端、实验室数据采集装置、教学实验平台以及机床旁的通讯转换节点。导轨安装特性使其能够直接融入传统电气柜布局，而集成按键则避免了外接按钮盒和额外开孔。结构设计人员在选型或改型时，需要重点核对主板版本、风扇厚度、导轨型号、按钮行程以及接插件出线方向；若用于强电磁干扰或高温环境，还应在壳体材料、通风面积和接地方式上进一步评估。整体来看，该模型不是单纯的外观保护件，而是兼顾安装、操作、散热和可制造性的嵌入式设备壳体结构方案。
