手动真空砂光机用偏心砂纸夹持盘

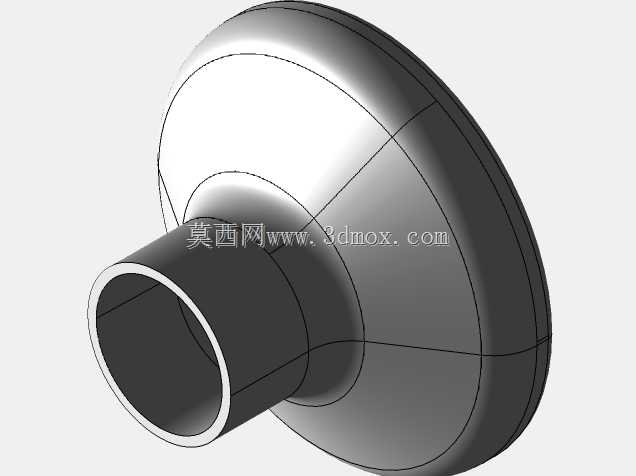

　　产品由一个近似圆盘的托盘和一段同轴圆柱筒体组成。圆盘外缘形成连续封闭边界，可避免砂纸在越边打磨时突然折裂；盘面与圆柱交接处采用圆滑过渡，既降低应力集中，也便于手持推移时控制倾角。圆柱段内部为中空结构，可作为气流通道、安装接口或与外部握持件配合的定位段；其外径、壁厚和伸入长度构成关键安装边界，设计时需要保证与配套手柄、真空接头或衬套之间具有足够配合长度，同时不能因壁厚过薄而在侧向施压时失圆。实际建模时应优先确定三个基准：圆盘工作面平面度、圆柱段轴线与盘面的垂直度，以及两者交接圆角。若这些关系控制不当，砂纸受压会出现局部高点，打磨痕迹不均匀，真空吸附或粘扣固定也会提前失效。偏心使用场景下，载荷并不总沿轴线传递，操作者常在盘缘施加偏置力，该结构件面向手动真空砂光作业中的砂纸定位与支撑需求，核心作用是在操作者握持或连接真空管路时，为矩形通用砂纸、轨道式砂光碟提供稳定承托面，并通过附加泡沫层与尼龙粘扣形成可更换的砂纸固定界面。圆盘部分承担主要工作面，圆柱段则作为连接与握持边界，使砂纸片在往复推磨、偏心摆动或局部修形时不易卷边、滑移。从现场使用看，这类夹持盘常见于模具修配、钣金焊后打磨、复合材料表面修整、木模或原型件表面找平，以及小批量零件边角处理。它不追求高速机床式的刚性切削，而是强调手感反馈、边缘贴合和砂纸快速更换；在真空辅助条件下，粉尘可通过盘面或外接通道被抽走，因此结构上需要兼顾盘面平整度、连接段强度与操作者可控性。外形上，

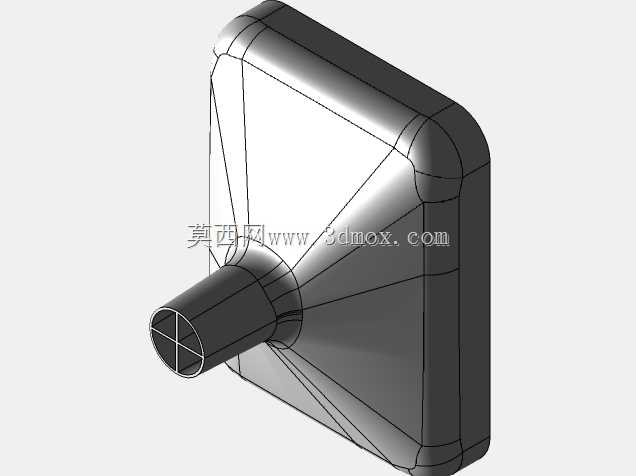

　　因此圆柱根部是疲劳与开裂风险区。圆角半径不宜过小，壁厚过渡应避免突变；若采用打印或成型方式制作，还需考虑层纹方向与受力方向的关系，必要时在根部增设局部加厚或环形加强筋，但加强筋不能侵入砂纸贴合区域，也不能破坏泡沫衬垫的平整铺设。砂纸固定并非单靠夹持盘本体完成。按照实际装配关系，盘面上应铺设约5毫米厚的泡沫衬垫，再覆盖尼龙粘扣或等效连接层。泡沫层的作用有三点：一是补偿工件表面微小不平，使砂纸接触压力更均匀；二是提供适度弹性，避免硬盘面在边角处留下深划痕；三是吸收部分振动，改善手动操作手感。尼龙粘扣则负责砂纸快速更换，其有效覆盖范围应略小于圆盘外缘，留出边缘缓冲带，防止砂纸在越边打磨时被整块掀起。若采用矩形砂纸，

　　夹持盘需要允许砂纸边缘包覆或折入；若采用轨道式砂光碟，则应保证粘扣区域与碟片孔位或背绒范围匹配。设计时不能只看静态装配，还要考虑砂纸磨损后反复撕贴对粘扣的拉扯，以及泡沫压缩后盘面高度变化对操作姿态的影响。对于真空砂光，粉尘路径需要与结构形态协调。中空圆柱可作为主抽气通道，盘面可根据配套砂纸形式预留孔位或依赖边缘缝隙吸气。若开孔过多，盘面刚性会下降；若完全不开孔，吸尘效果又会受限。较稳妥的思路是让孔位分布在非高应力区，并避开圆柱根部与外缘窄边，同时保证泡沫层和砂纸具有对应通气能力。圆柱段端部应保留足够的接口长度，以便与软管接头、手持套筒或锁紧结构配合；若需要周向止转，可在圆柱内壁或外壁设置扁位、卡槽或局部凸点，但这些特征不能影响气流通道截面，也不能造成装配干涉。从结构工程师角度看，这类零件看似简单，实则需要在刚性、柔性、可制造性和维护性之间平衡。盘面过厚会使整体偏重，长时间操作疲劳；过薄则在偏载下产生凹陷，导致砂纸中间虚接。圆柱段过长会增加悬臂弯矩，过短又会造成连接不稳。外缘倒角应兼顾不划手和不削弱支撑面，通常采用小圆弧而非尖锐棱边。建模过程中，应将工作面、配合面和泡沫粘贴面分开表达，避免把泡沫、粘扣和本体混成单一实体；这样后续调整材料厚度、更换砂纸规格或验证装配间隙时更方便。工程图或三维标注中，应重点控制圆盘直径、圆柱外径与内径、圆柱长度、根部圆角、盘面平面度及端面跳动。对于需要与标准真空接头配合的版本，

　　圆柱接口尺寸应优先靠近常用管径系列，并保留密封或卡箍安装空间。若用于手工砂光而非动力工具，整体质量应尽量集中在轴线附近，外缘避免厚壁堆积，以减少偏手感。表面处理上，与泡沫和粘扣接触的区域应保持清洁、无明显脱模斜度造成的台阶；与手或外部套筒接触的部位可适当圆滑，但不必追求非功能性外观曲面。该夹持盘的价值不在于复杂机构，而在于把砂纸支撑、真空通道、手持接口和易耗件更换整合在一个紧凑形体中。结构设计人员在参考此类模型时，应结合实际砂纸尺寸、泡沫压缩率、接头规格和操作力方向复核尺寸链，尤其关注盘缘受压、根部弯矩和反复撕贴带来的耐久性问题。对三维建模而言，圆盘与圆柱的连续过渡、中空区域的壁厚一致性，以及附加泡沫层和粘扣层的装配表达，是保证模型可用于结构评审和后续加工验证的关键。
