NGKER8EH型火花塞精密结构设计

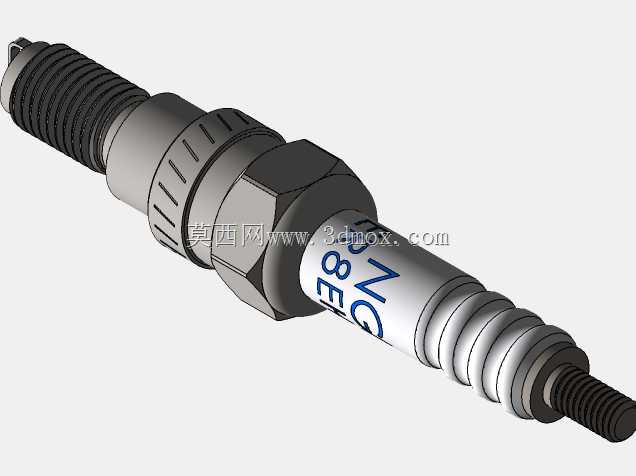

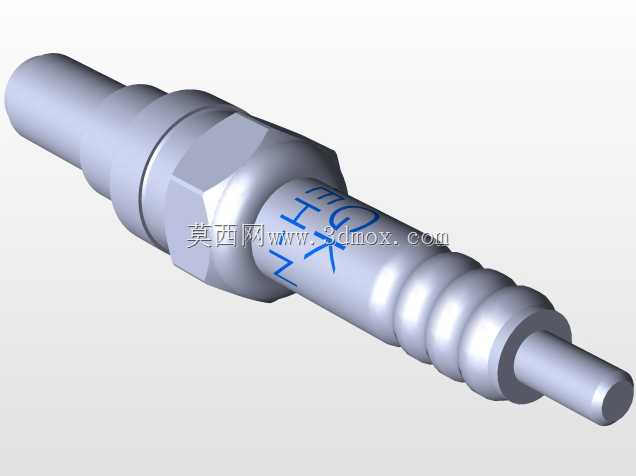

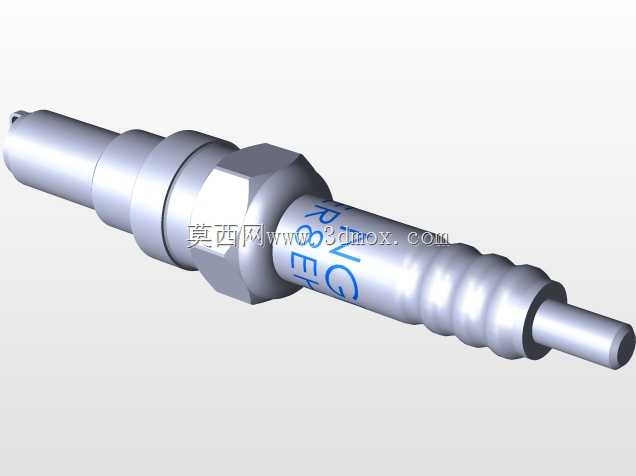

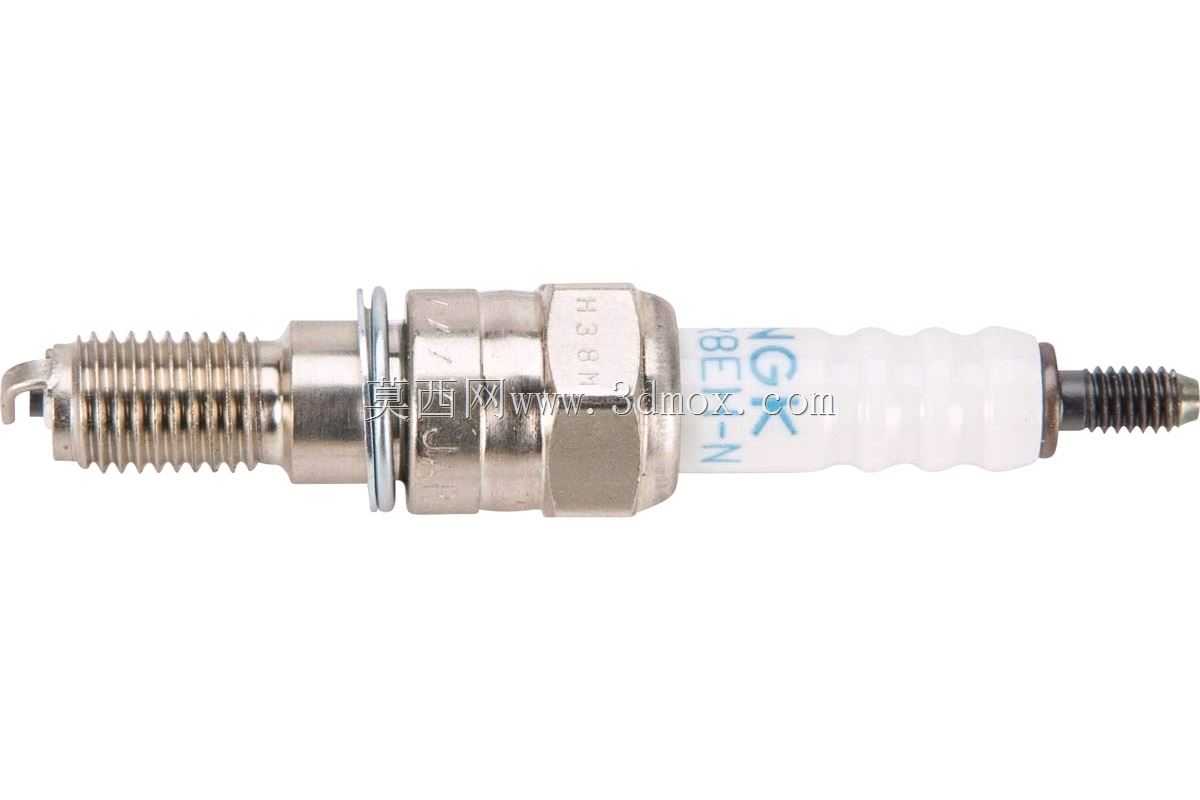

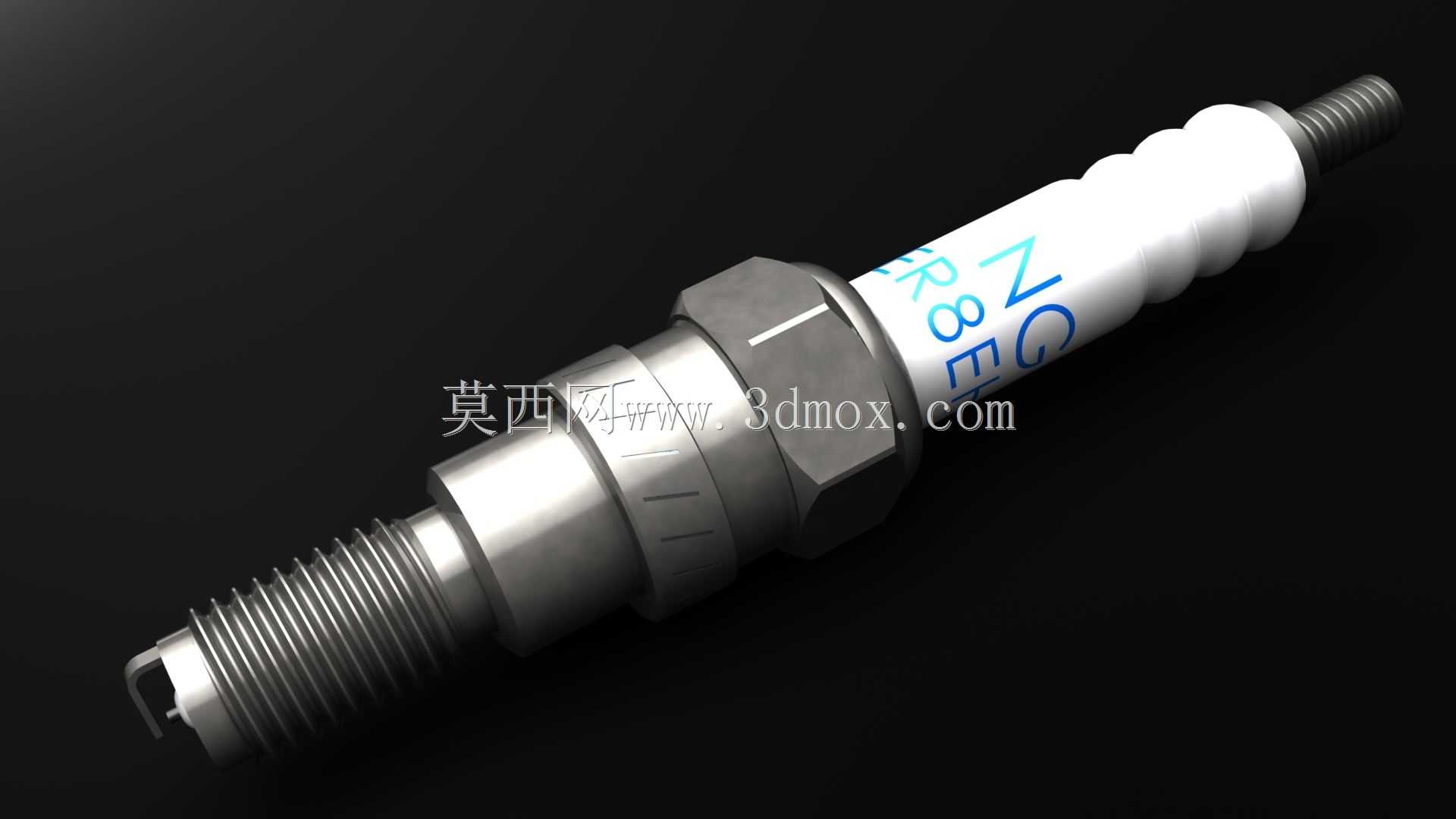

　　在往复式内燃机的点火系统里，火花塞属于直接决定缸内燃烧起始状态的核心执行件，这套三维结构完整还原了NGK ER8EH型号的实体形态，覆盖从接线端到电极端的全部装配特征。建模过程中优先锁定安装边界：螺纹段采用M8×1mm规格，旋入长度做到19mm，这个尺寸直接对应气缸盖上火花塞安装孔的攻丝深度与密封面位置，设计时必须保证螺纹收尾处不突出燃烧室内壁，同时六角壳体的贴合面要和缸盖密封座完全压合，避免高温高压燃气从螺纹间隙泄漏。

　　从功能分区拆解结构，最上端的金属接线螺杆用于压接点火线圈的高压接头，表面做了滚花防滑处理，装配时能保证高压导线卡接后不出现松脱；中段白色陶瓷绝缘体是承担高压绝缘与导热的核心部分，表面的多道伞棱结构并非装饰，而是为了增加沿面闪络的爬电距离，即便缸盖罩内存在油污、水汽沉积，也能避免高压电在陶瓷外表面形成对地击穿，陶瓷件与金属壳体之间通过辊压收口工艺固定，内部填充的密封粉在建模时以装配体配合关系体现，保证不同材料的热膨胀差被结构补偿。

　　金属壳体部分的六角对边尺寸严格匹配常用火花塞套筒规格，拆装时套筒能完全包覆六角受力面，不会出现边角打滑拧坏壳体的问题；壳体下端的密封垫圈采用叠层金属结构，拧紧时被压平产生塑性变形，填充缸盖安装面的微观不平度，这部分在三维装配里要预留0.3至0.5mm的压缩量，模拟实际装配后的密封状态。伸入燃烧室的侧电极与中心电极采用对置布置，电极间隙控制在该型号标定的数值范围内，间隙大小直接影响点火击穿电压与火焰核初始形成位置，建模时电极端部的细小倒角也做了还原，避免尖角在高温下产生过早电蚀。

　　这套结构的应用场景覆盖小排量通用汽油机、摩托车发动机、小型发电机组动力单元，在做整机三维布置时，火花塞的上部空间必须预留出套筒拆装的操作行程，接线端与周围气门室盖、点火线圈的间隙要大于10mm，防止发动机运行振动产生干涉。陶瓷件的外形弧度经过热场优化，能将中心电极吸收的燃烧热量快速传导到壳体再传递给缸盖冷却水，热值匹配对应ER8EH的中等偏冷热值设定，适合长期高转速运行的动力工况，避免电极温度过高产生早燃，也不会因温度过低导致积碳跨连电极。

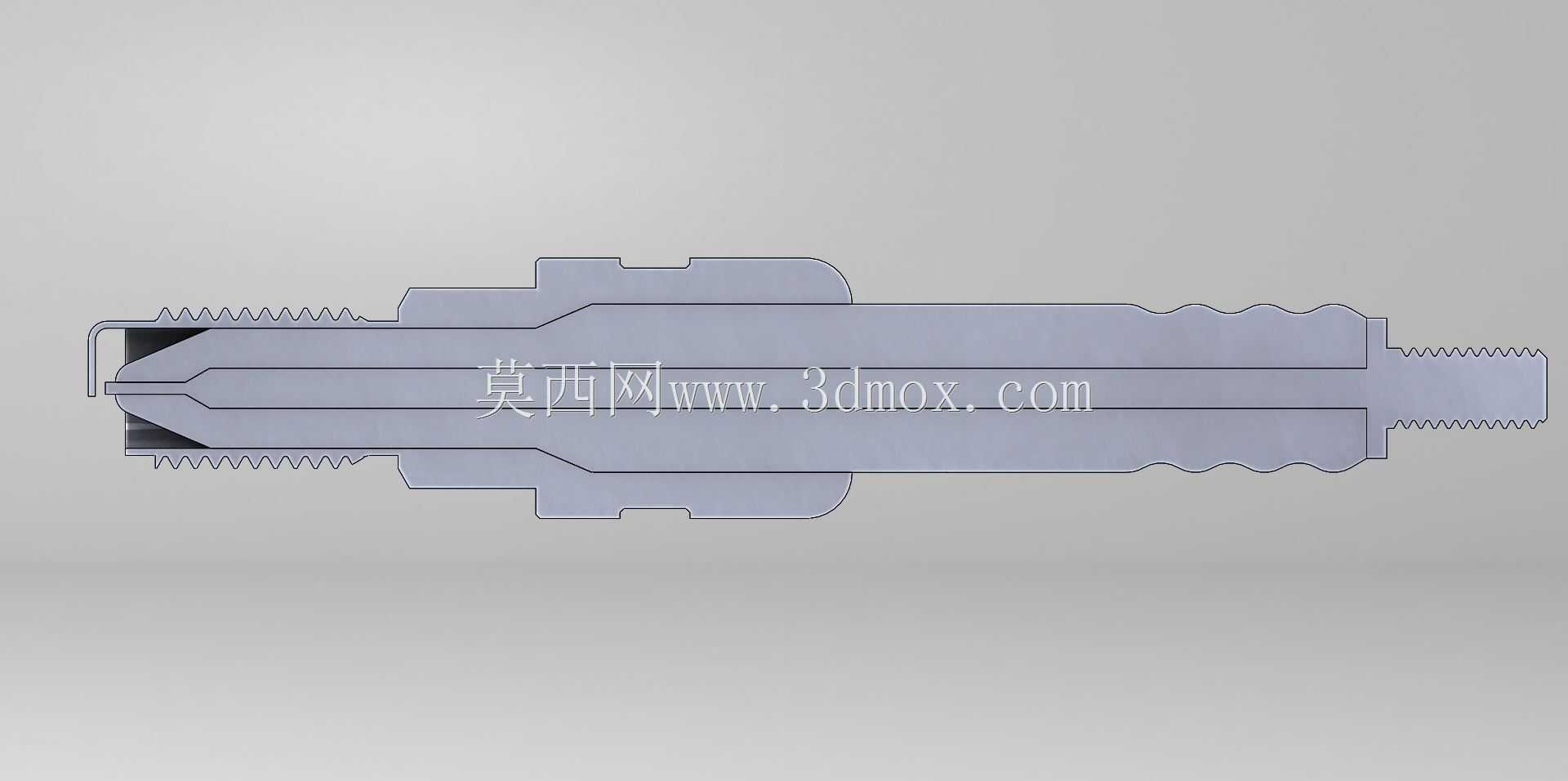

　　建模时各段同轴度公差在装配约束里做了限定，中心电极、陶瓷绝缘体、金属壳体、接线螺杆必须保持同一轴线，否则装配后会出现电极偏置，导致点火火焰在燃烧室内分布不均。螺纹段的起始扣位置做了退刀槽结构，保证火花塞能顺畅旋入缸盖螺纹孔，不会出现首扣乱牙的情况。对于逆向设计场景，这套模型可作为同规格火花塞选型的干涉检查参照，在开发新机型气缸盖时，直接调用该结构验证安装孔深度、冷却水道避让、点火线圈匹配是否合理，省去反复实测样品的步骤。
