复古踏板摩托车整车结构设计

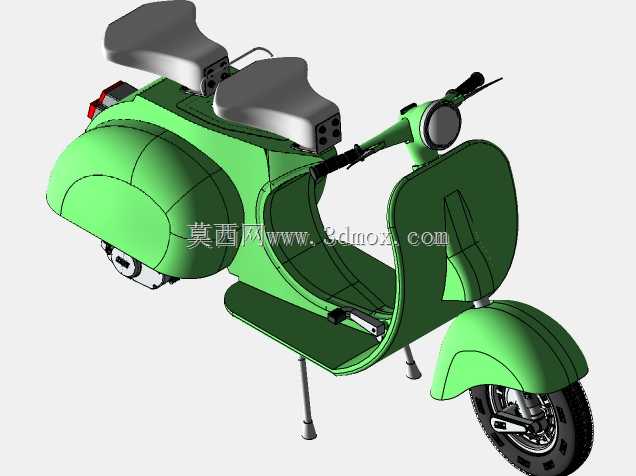

　　这款复古踏板摩托的三维结构，面向城市短途通勤、休闲骑行与整车改装验证场景，可用于零部件匹配、人机空间校核以及装配关系梳理。模型覆盖车轮、制动系统、转向操纵、车身覆盖件、鞍座、支腿与动力舱周边结构，能够直观呈现各子系统在整车上的布置边界。

　　从实际用途看，踏板车需要兼顾低速灵活性、停放便利性与日常维护可达性。车身采用一体式弧形外板包覆内部车架与动力区域，前部腿挡形成自然的腿部防护，低平踏板为骑乘者提供宽松脚部空间；双鞍座布局可满足双人乘坐，后部轮廓兼顾尾灯安装与尾部造型过渡。侧支腿在非骑行状态下提供稳定支撑，其收起位置需避开脚踏区域与车身下缘，防止行驶中发生干涉。

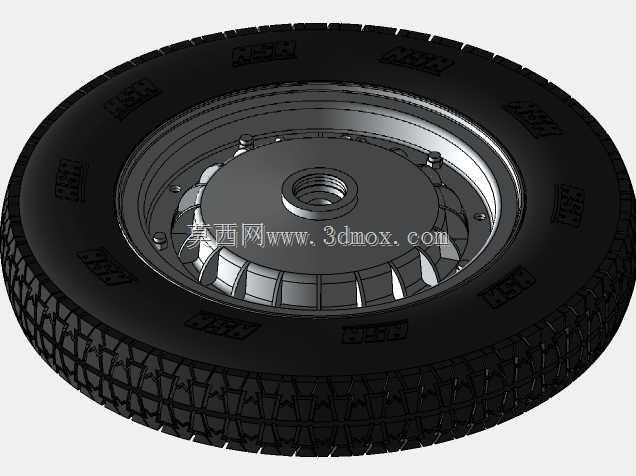

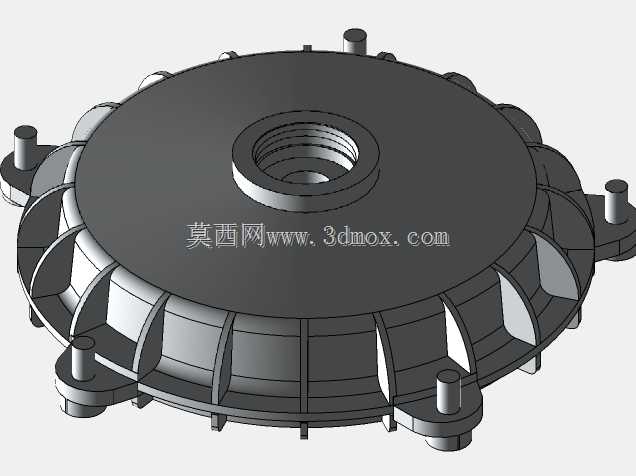

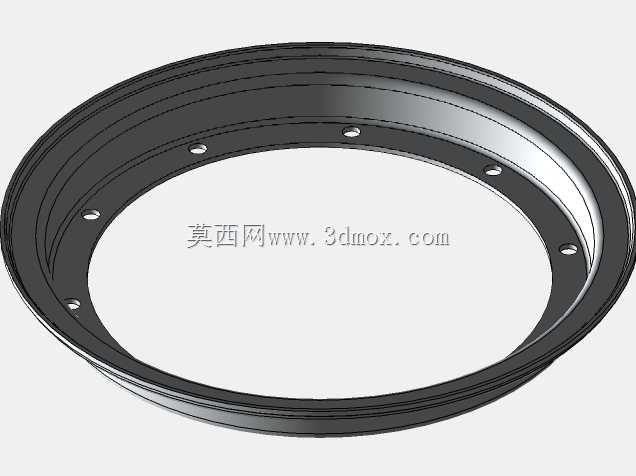

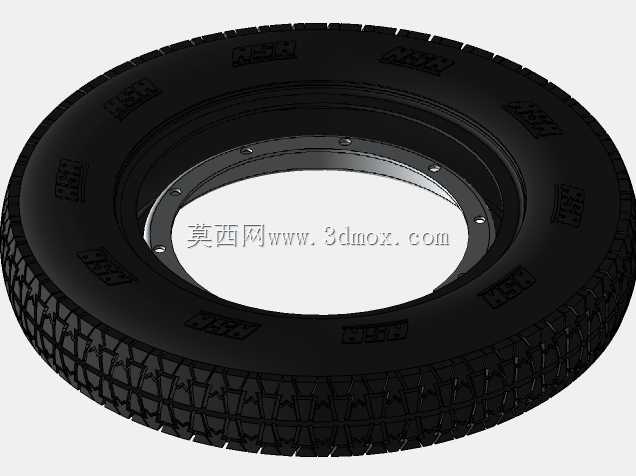

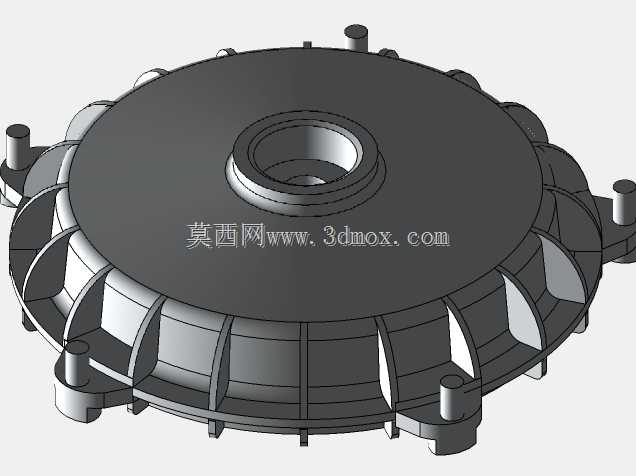

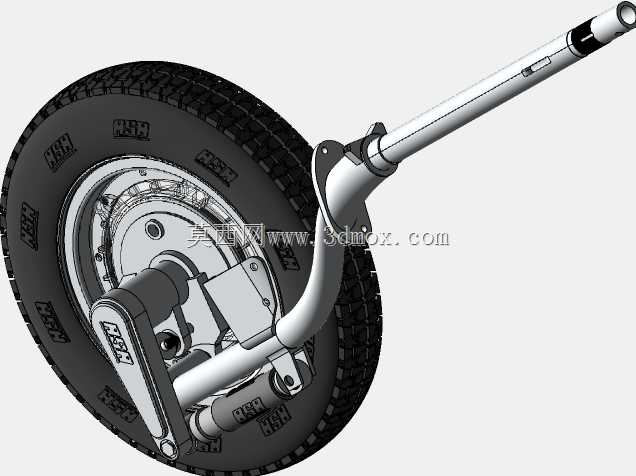

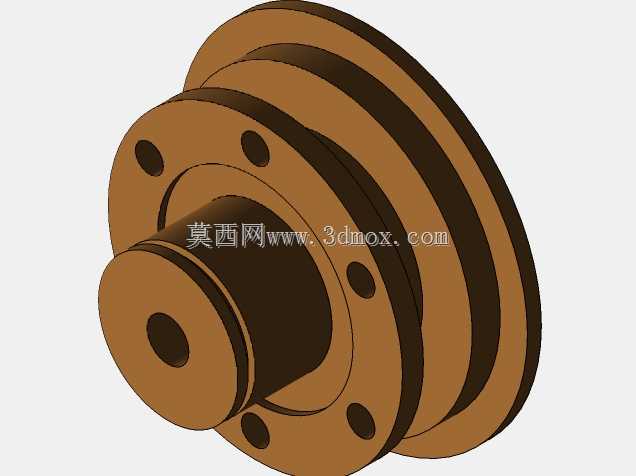

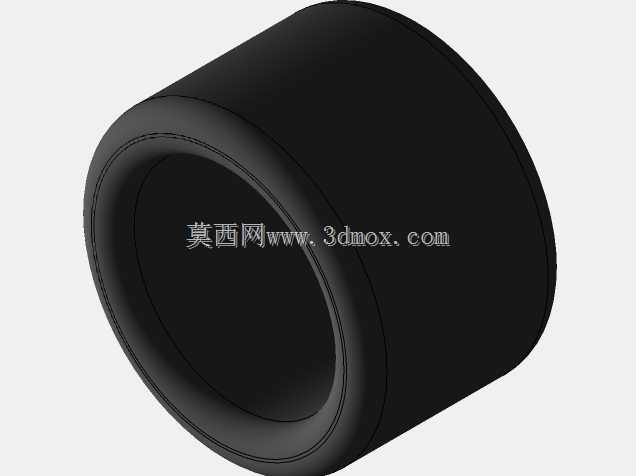

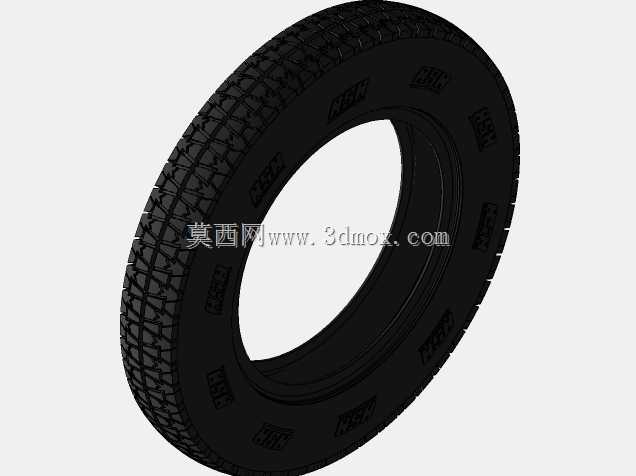

　　车轮部分重点表达了轮胎、轮辋、轮毂与前叉连接关系。前轮承担转向与主要制动力，轮辋直径、轮胎断面宽度和前挡泥板内廓之间需要保留足够间隙，以适应悬挂压缩、轮胎跳动以及泥水甩动空间。制动组件布置在轮毂内侧，制动盘与卡钳的相对位置决定了制动力臂和散热条件，建模时需同步校核卡钳与前叉、辐条之间的安全距离。后轮区域与动力传动壳体相邻，结构更紧凑，轮胎与后车身侧板、发动机外罩之间的边界需要在满载和颠簸工况下逐一确认。

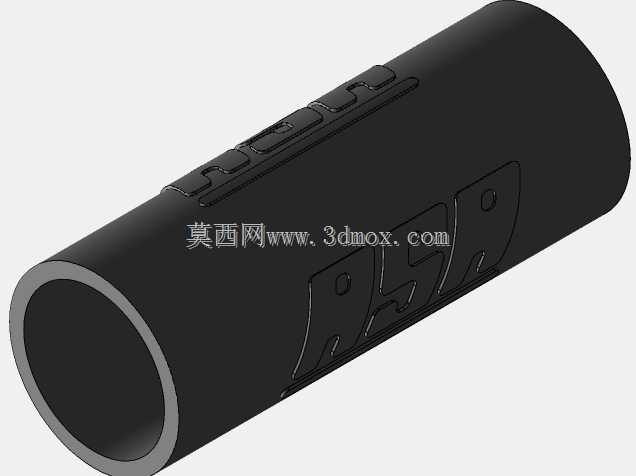

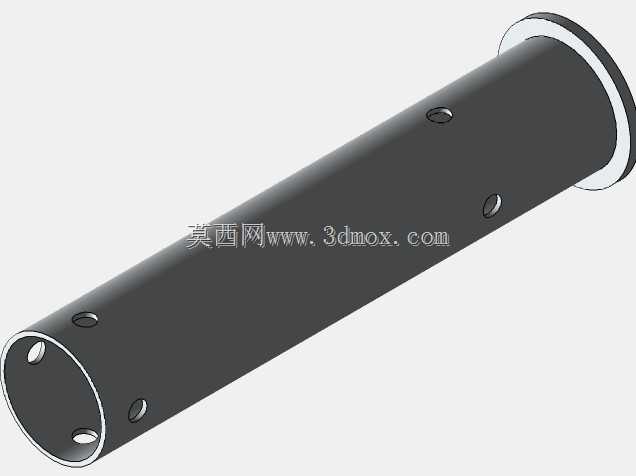

　　转向操纵系统以车把、转向柱和前叉为核心。车把上集成仪表安装位、操纵手柄与圆形头灯区域，转向角范围直接影响车辆转弯半径和线缆布置。转向柱穿过车头壳体时，应预留转动间隙，避免线束、拉索在极限转角下被拉扯。前叉倾角与拖距关系到直线稳定性和转向轻便性，这类参数在三维环境中可通过轴线、接地点和车头旋转中心快速测量。

　　车身覆盖件的设计思路强调造型连续性与装配可实现性。前挡泥板、腿挡、侧围板和后尾壳之间通过分缝划分，分缝位置既要贴合复古曲面，又要为螺钉连接、卡扣定位和拆装工具留出操作空间。覆盖件边缘与车架、灯具、鞍座底板的贴合面需要控制均匀间隙，防止装配后出现错位或异响。鞍座下方通常涉及储物空间、电气件或油箱布置，座垫底板的高度、锁扣位置和后部铰链形式会影响开启方式与承载刚度。

　　尺寸边界方面，整车长度主要由前灯最前端到尾灯最后端决定，宽度集中在车把、后视镜安装点和后部车身最宽处，高度则受车把、座垫与轮胎状态影响。脚踏区域离地高度关系到通过性，过低会在坡道、减速带场景下剐蹭；座垫高度需与骑乘者脚撑地姿态匹配。前后轮中心距决定轴距，轴距偏长有利于直线稳定，偏短则提升低速转向灵活性。

　　在结构验证中，还需要关注多个运动包络：前轮绕转向柱左右转动时不能触碰前挡泥板和腿挡；前悬挂上下运动时轮胎与挡泥板间隙需保持一致；侧支腿展开和收起过程中不能与脚踏板、排气或车身下缘冲突；双人座垫下方的开启件若存在翻转运动，也要检查与后围板、尾灯线束的距离。

　　该模型将复杂曲面外观与机械结构结合，适合用于整车布置评审、零部件干涉检查、改装件开发以及教学演示。通过对车轮、制动器、转向机构和车身覆盖件的分层表达，设计人员能够在实体环境中判断装配顺序、维护空间和造型可行性，减少后续样机阶段反复修改的成本。
