乘用车轮毂与橡胶轮胎总成结构设计

　　轮胎与轮毂总成是整车行走系统中直接接触地面的关键部件，承担承载、缓冲、导向和传递驱动力的作用。在整车开发中，该部件并非孤立的外观件，而是与悬架硬点、转向节接口、制动盘包络、轮罩空间以及整车外伸量共同确定的底盘边界件。建模时需要同时考虑胎体轮廓、轮辋槽底、辐板造型、螺栓孔分布、中心孔定位以及气门嘴位置，任何一个尺寸偏差都可能在装配阶段造成干涉。

　　从实际使用场景看，这类总成广泛用于普通乘用车、低速代步车辆、教学样车以及底盘验证台架。车辆静止时，胎侧和内部充气结构支撑整备质量；行驶时，胎面花纹与地面接触，把发动机或电机输出的扭矩转化为前进方向的附着力，同时在制动时提供摩擦阻力。经过不平路面时，橡胶胎体先吸收一部分高频冲击，剩余载荷再传递给悬架和车身，因此轮胎的断面宽度、扁平比、胎圈直径以及轮毂的偏距都会直接影响转向手感、胎噪水平和轮胎磨损状态。

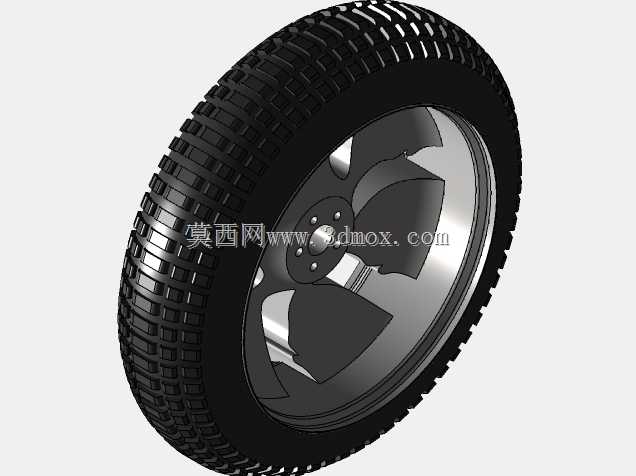

　　该模型在外形表达上保留了胎面块状花纹、周向沟槽、胎侧圆弧以及轮辐曲面。花纹并非单纯装饰，连续沟槽用于排水，横向刀槽和块状结构用于提升起步、制动时的边缘咬合能力。轮毂部分采用多辐式布局，辐板之间留出较大空隙，便于制动系统散热；中心区域设置轮毂轴承安装面，周围均布螺栓孔，用于与转向节或后桥半轴法兰连接。设计时需要把轮胎最大外圆、胎侧最宽点、轮辋名义直径、螺栓孔节圆直径和中心孔直径作为核心控制尺寸，这些参数决定了总成能否落入轮罩并与周边零件保持安全间隙。

　　安装边界方面，轮辋与轮胎的配合集中在胎圈位置。胎圈需要具有足够刚度，才能在充气后紧贴轮辋凸缘，防止高速滚动时脱圈。轮毂背面则要校核与制动卡钳、轮毂轴承、防尘罩和转向拉杆球头的间隙，尤其在最大转向角和悬架全跳工况下，胎肩不能与翼子板内衬或减振器发生摩擦。若偏距选择不当，轮距会发生变化，轮胎接地点相对主销线的位置也会改变，进而影响回正性能和轴承寿命。

　　结构建模过程中，通常先建立轮辋旋转体，再切出轮辐窗口和安装孔，随后按装配关系建立轮胎断面并沿周向阵列花纹块。胎面花纹需要控制沟槽深度和块体过渡圆角，避免尖角造成应力集中；轮辐表面则要兼顾造型曲面与铸造或锻造工艺的拔模方向。对于需要做运动校核的项目，还会把轮胎总成放入悬架数模中，检查上下跳动、左右转向以及制动盘热膨胀后的空间余量。这样的模型既可用于结构方案评审，也能作为总布置、底盘和外观设计之间协同确认的共用基准。
