BoseSoundlink迷你便携扬声器外观结构

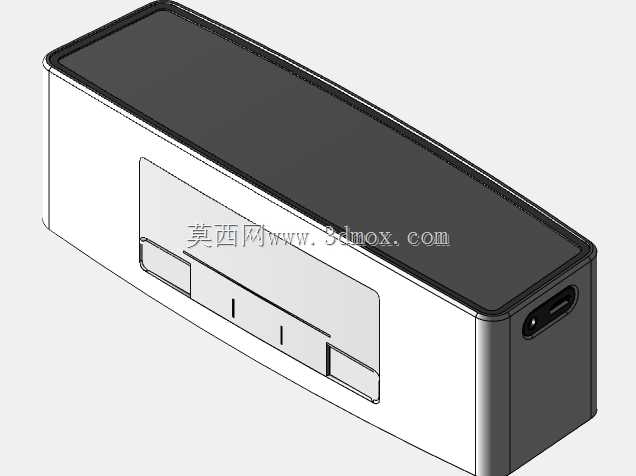

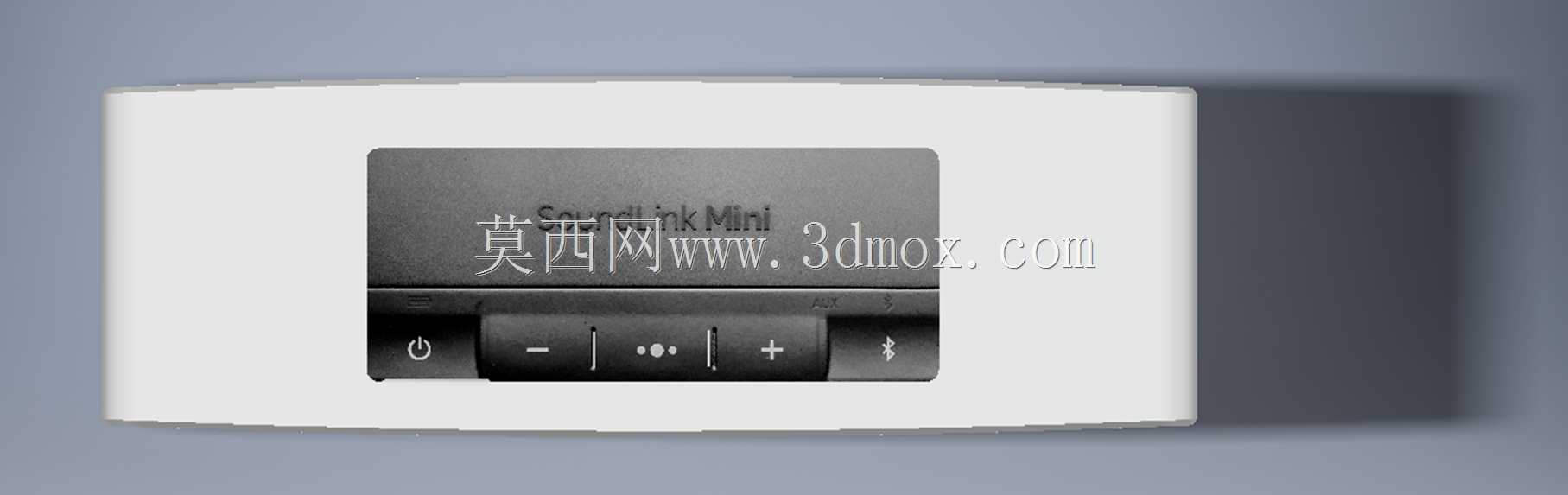

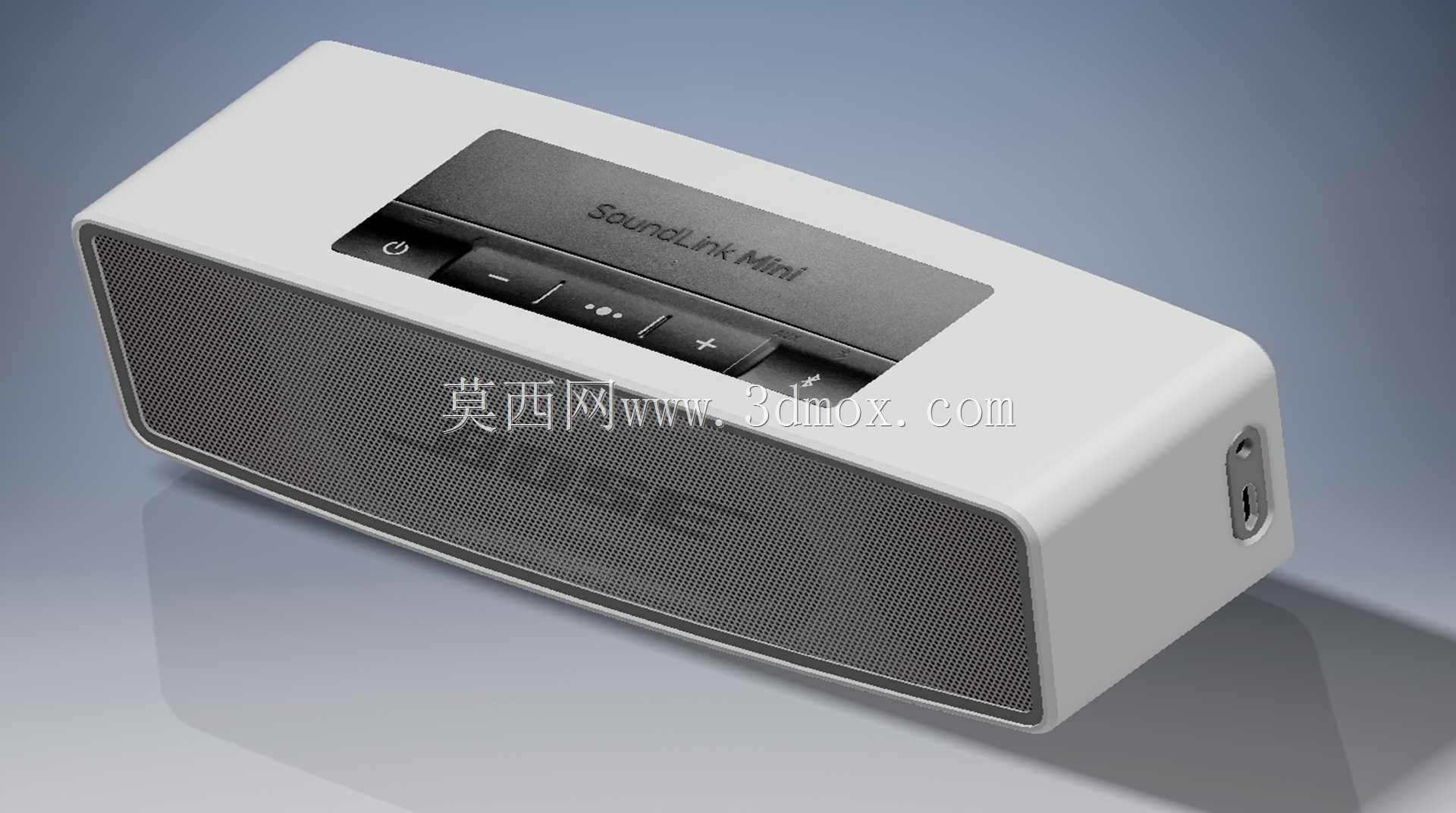

　　这款迷你扬声器的三维结构围绕近场听音与随身使用展开，主体采用横向长方体布局，边角做连续圆弧过渡，避免直角外壳在包袋内剐蹭其他物品，也降低跌落时边角应力集中。正面为大面积出声网罩，网罩占据正面绝大部分面积，背后对应发声单元与声学腔体，顶部集中布置电源、音量增减、功能切换与输入控制按键，按键区域略低于顶面，形成凹陷操作面，单手握持时拇指可自然滑过按键，盲操时也能通过边界识别位置。侧面预留接口位，用于充电与有线音频输入，接口边缘做局部加厚，保证反复插拔时壳体不会开裂。

　　从结构设计角度看，这类产品不是简单把喇叭装进盒子。外壳需要同时承担外观面、密封面、按键支撑和内部堆叠约束。顶面控制区与主壳体之间存在分模线，建模时要保证按键行程、壳体壁厚和内部PCB空间相互匹配；前网罩与壳体的配合需要预留装配间隙，同时控制视觉缝隙，避免外观面出现明显断差。底部通常承担防滑与支撑作用，虽然图中未直接展示底面，但从整机重心和摆放稳定性可判断，底面需要形成平整支撑边界，使扬声器在桌面、台面、设备箱上放置时不易滑动。

　　实际应用场景并不局限于桌面听音。在工程现场，它可作为临时音频提示设备，配合调试工位播放操作提示、报警音或测试音频；在展会、移动演示、小型培训环境中，可快速搭建近场扩声；在设备检修、外出测绘、车间临时沟通时，也能作为便携声源使用。由于体积紧凑，它适合放入工具包、设备箱或随身包内，不依赖固定安装位置，使用时只需放置在稳定平面即可。

　　外形边界方面，整机长度明显大于高度与厚度，属于横向卧式结构。这种比例有利于扩大前向出声面积，也让内部电池、主控板和扬声器单元能够沿长度方向排布。安装与摆放时需要注意前方不要被文件、工具、线缆等物体遮挡网罩，顶部按键区域也应保留手指操作空间。若用于临时固定，不能遮挡侧面接口，也不宜将设备压在柔软表面上，因为底面被封闭后可能影响防滑稳定性，并使机身产生不必要的振动。

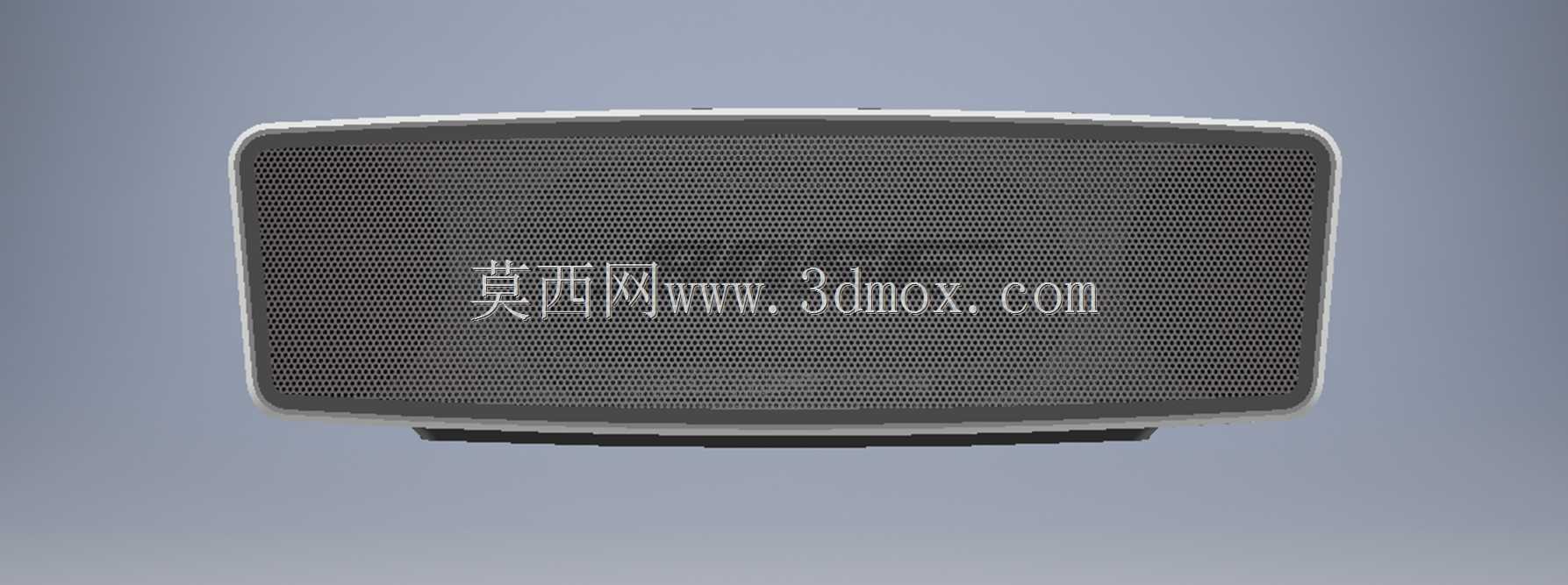

　　建模时需要重点处理几个工程细节：第一，前网罩的细密孔阵不能只做成贴图，若用于结构验证，应体现孔格深度、边框包边和网罩与壳体的装配关系；第二，顶部按键需要体现键帽高度、间隙和按压方向，避免外观模型与实际装配冲突；第三，壳体圆角在不同面交接处需要保持连续，否则渲染或数控加工时会出现褶皱面；第四，侧面接口开孔要与内部接口座位置对应，开孔边缘需保留足够壁厚；第五，整机分件应考虑前壳、后壳、网罩、按键、接口塞等部件的装配逻辑，而不是把外观做成单一实体。

　　从声学与结构平衡来看，迷你扬声器内部空间有限，电池、电路板、单元和被动辐射件之间存在明显空间竞争。外观上看到的简洁顶面，实际上压缩了内部走线和按键支撑结构的布置空间；前网罩的大面设计服务于声学开口，也要求外壳在网罩周边具备足够刚性，避免大音量时壳体随声压产生共振。圆弧侧边不仅是造型语言，也提升了握持舒适度和外壳抗冲击能力。

　　对于三维建模从业者，这类模型的价值在于训练消费电子产品的外观分件、曲面连续、按键细节和装配边界控制。完成建模后，可以将模型放入桌面、工具箱、会议桌、设备旁等场景中检查比例是否合理；也可以剖切模型检查内部堆叠是否与外观开口一致。若用于选型参考，则应关注设备所占台面深度、顶部操作高度、接口朝向以及按键布局，而不是只看渲染效果。

　　整体而言，该扬声器结构体现了便携音频设备在小体积、可操作性、出声面积和外观完整性之间的折中。横向机身提供稳定摆放基础，集中式顶面控制降低使用门槛，大面积前网罩服务声学性能，圆弧外壳兼顾手感与防护。对结构设计人员来说，围绕这些边界建立模型，能够更真实地还原消费电子类产品从外观到装配的工程逻辑。
