Nexus5X摩托保险杠固定支架结构

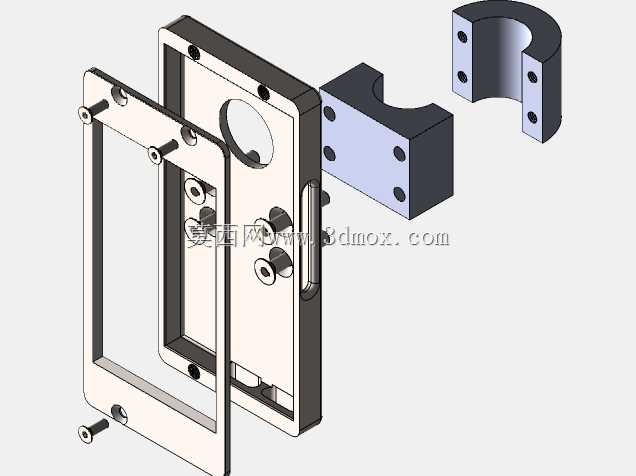

　　这套夹持固定结构的核心诉求，是把Nexus 5X手机稳妥固定在KTM SMCR摩托车的保险杠管路上，让骑乘过程中手机可作为导航、车况显示终端使用，同时不破坏原车护杠的防护边界。整个组件拆分为三个功能独立的部分：贴合手机背面的承托背板、扣合在背板外侧的压紧边框，以及卡在圆管上的两半式抱箍座。三者通过螺丝预紧形成完整约束，没有多余的装饰性曲面，所有壁厚和筋位都围绕抗振、防松、快速拆装来布置。

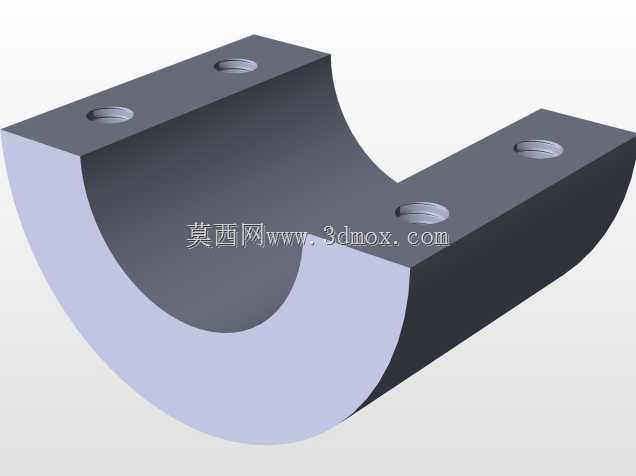

　　抱箍部分采用对称剖分的半圆环结构，内孔直接匹配摩托车常用的保险杠圆管外径，两个半块在接合面两侧各布置两组安装孔，装配时螺丝从一侧穿入、另一侧锁紧，抱紧力沿圆周均匀分布，不会在管材表面形成局部压痕。抱箍与手机背板连接的接合面做成平面，预留四个螺丝孔位，既可以把抱箍直接锁在背板背面，也能根据骑乘视角调整安装方向，横向或竖向固定手机。两半抱箍的外侧做了平直切边，方便扳手在狭窄的护杠空间内夹持对位，避免装配时打滑。

　　手机承托背板的轮廓完全跟随Nexus 5X的机身外形，背面预留摄像头和闪光灯的避让圆孔，孔边做了沉台，防止镜头直接接触背板造成刮花。背板四周分布的凸柱对应压紧边框的通孔，螺丝锁紧后边框把手机压在背板的限位台阶上，台阶高度略小于手机机身厚度，既保证压紧力，又不会夹伤屏幕和后盖。背板侧面还开出长条形凹槽，可容纳充电线或数据线穿出，骑乘时外接电源不会被边框压住。考虑到户外使用中的振动，背板与手机接触的区域没有做满整个平面，而是留出多条加强筋，既减轻整体重量，又让塑料件在注塑冷却时减少缩痕，长期受振后不易变形。

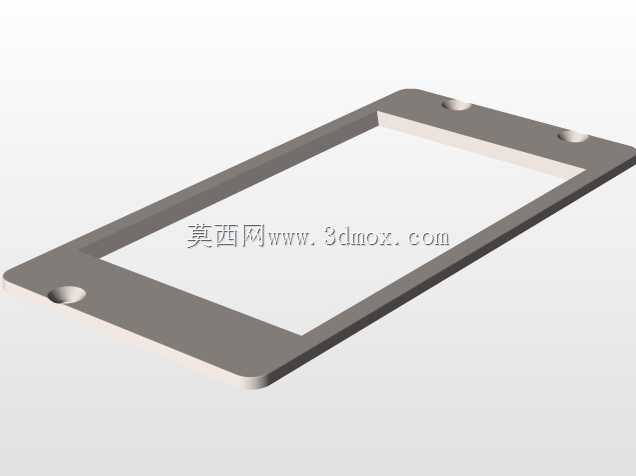

　　压紧边框采用框形结构，中间完全镂空，不会遮挡手机屏幕，边框内侧的一圈凸缘压在手机屏幕边缘的黑边上，避开触控显示区域。边框四角做了圆角过渡，对应手机的四个角部，摔碰时冲击力可沿边框分散到背板，而不是直接作用在机身上。边框上的沉头孔与背板凸柱一一对应，螺丝锁紧后表面平整，没有突出物，避免骑行中勾挂衣物或线缆。

　　从安装边界看，整套支架固定到护杠后，手机背板与管材之间留有足够间隙，手指可伸入按压手机侧边按键，也不会与护杠上的其他改装件发生干涉。抱箍的锁紧孔位预留了一定调节余量，可适配管壁存在轻微公差的 aftermarket 护杠。整个结构没有采用弹簧夹或快拆卡扣这类易在高频振动下松脱的结构，而是全部依靠螺纹连接提供夹持力，适合越野路段持续颠簸的使用场景。设计过程中优先保证连接刚性，其次控制整体重量，所有非受力区域都做了减胶处理，让支架在护杠上不会产生过大的附加弯矩，转向时也不会因为重心外移影响操控。
