模块化张紧发射装置铝型材框架结构

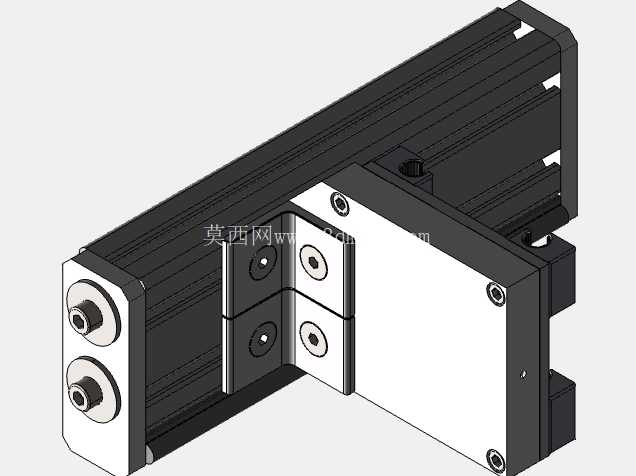

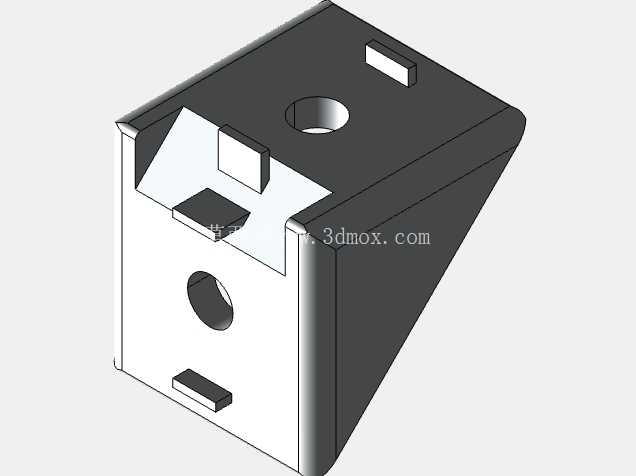

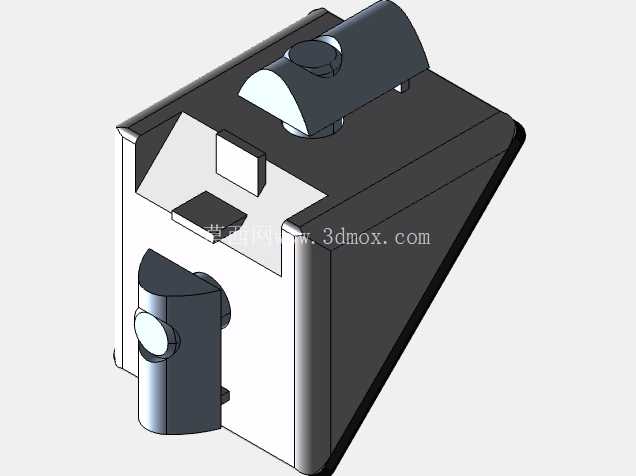

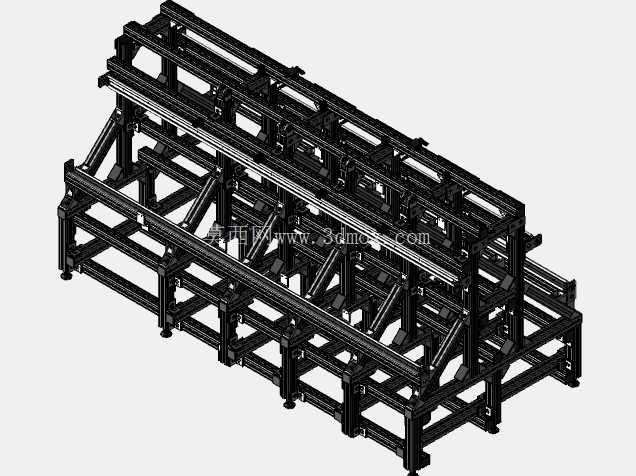

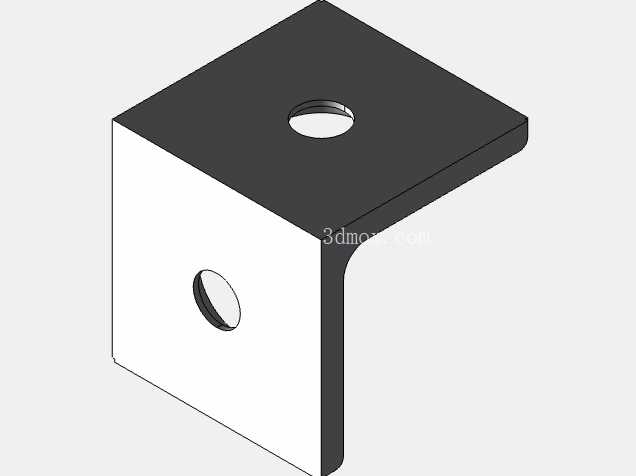

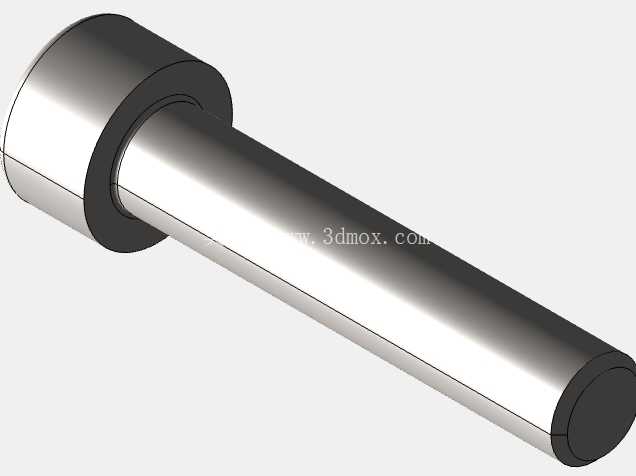

这套模块化张紧发射装置的框架主体采用工业铝型材搭建，整体为多层桁架式排布结构，型材间通过标准角件与螺栓完成刚性连接，斜向支撑型材按照受力路径均匀布置在主框架的受力节点位置，抵消装置运行时产生的横向冲击与纵向载荷，避免框架出现共振形变。从结构布局来看，上层平行布置的双直线导轨作为发射组件的运动导向载体，导轨安装面与铝型材框架的基准面经过找平处理，保证导向精度满足组件高速往复运动的要求，张紧执行模块集成在导轨的两端固定座位置，可根据发射行程需求调整张紧预紧力，适配不同规格的发射元件安装使用。

在住宅建筑干墙元件的施工作业场景中，这套装置可完成干墙固定元件的有序张紧定位与定向发射作业，替代传统人工手持打钉的作业模式，降低高空作业时的操作风险，同时保证干墙元件的打入深度与排布间距一致性，减少后续墙面修整的工作量。装置的模块化设计思路贯穿整个结构搭建过程，所有功能单元均采用独立模块设计，张紧模块、发射驱动模块、导向模块、框架支撑模块均可单独拆卸更换，当某一模块出现磨损或需要适配不同作业需求时，无需拆解整体框架即可完成模块替换，大幅降低现场维护的时间成本。

从安装边界来看，整体框架的底部支撑脚设置有可调式水平调节座，可在不平整的作业地面完成框架水平度校准，调节行程覆盖常见施工现场的地面高差范围，框架的整体宽度适配常规室内作业的通道尺寸，可顺利通过住宅建筑的标准门洞与施工电梯，无需额外拆解即可完成楼层间的转运。张紧机构的调节范围覆盖常用干墙固定元件的尺寸规格，张紧力的调节通过端部的调节螺杆实现，操作人员可根据不同墙体材质的硬度调整张紧预紧力，避免出现元件打入深度不足或击穿墙面的问题。发射模块的触发机构采用机械式联动设计，与张紧模块的动作行程互锁，只有当张紧机构到达预设位置、元件完成定位后，发射动作才可触发，避免出现空打或元件错位的问题，提升作业过程的安全性。

框架的铝型材选型经过载荷校核，主承载型材采用大截面规格，辅助支撑型材采用轻量化规格，在保证整体结构刚性的前提下尽可能降低装置自重，方便现场移动转运。导轨的安装位置预留有调整余量，可根据实际作业需求调整两根导轨的平行度与间距，适配不同宽度的发射组件安装，框架的中层位置预留有电气元件与驱动单元的安装空间，所有走线可通过铝型材的内置槽完成布置，避免线缆外露造成的剐蹭损坏。整套结构没有采用特殊定制的非标加工件，全部连接配件与型材均为市场通用的标准件，在施工现场即可完成配件采购与组装，不需要依赖特殊加工设备，大幅降低装置的制作与维护成本，适合中小型施工团队根据作业需求自行组装调整，适配不同场景下的干墙施工作业要求。
