外壳安装用内螺纹扣接连接头

　　这类扣接式内螺纹接头主要用于设备外壳上的快速连接，把需要穿过壳体的气路、液路或信号通路在面板位置固定下来，同时保留可拆卸维护的便利性。实际装机时，接头主体从外壳外侧或内侧穿过预制孔，依靠台阶面和黑色大环形成轴向限位，再通过卡扣或螺母结构压紧，避免设备运行中因拉扯、振动而松脱。相比普通直通接头，它的外伸端带有侧向固定片，片上开孔可用于附加定位、绑线或与周边支架形成辅助约束，适合在空间紧凑、管路走向需要转向约束的仪器仪表内部使用。

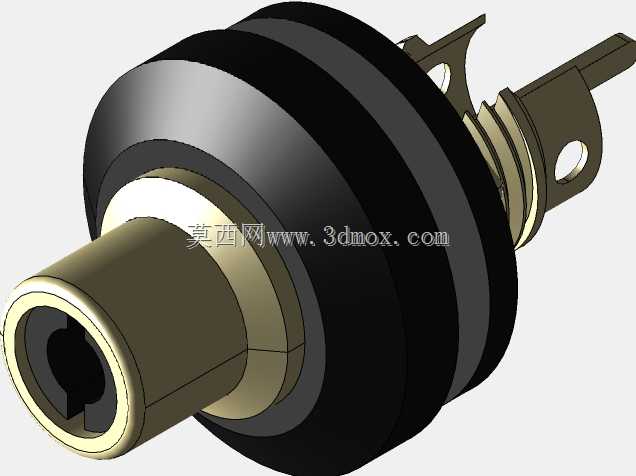

　　从结构上看，模型由中心内螺纹筒体、多级环形台阶、黑色密封或包覆大环以及侧向卡扣片组成。中心孔端部保留内螺纹，用于与外螺纹接头、管嘴或传感器接口旋合；螺纹入口处做了倒角，便于装配对中，也能减少首牙咬合时的偏斜。筒体外侧的台阶不是单纯装饰，每一段直径变化都对应安装边界：较粗的台阶用于贴合外壳面，较细的轴颈用于穿过板孔，环形槽则用于放置密封圈或卡圈。黑色大环位于中段，既可以作为视觉区分件，也可承担防滑、绝缘或缓冲作用，在金属壳体与金属接头之间形成软接触，降低装配应力和表面划伤。

　　侧向伸出的卡扣片是该件区别于常规螺纹接头的关键。它不是承力主结构，而是在接头旋入后限制周向转动，或者在外壳开孔形状为非圆缺口时提供导向。片体末端的开孔允许使用小螺钉、扎带或销钉进行二次固定，这对长期受振动的检测设备、实验装置和小型自动化模组很有意义。若设备内部管路频繁插拔，仅靠螺纹摩擦力往往不足以保持角度，侧向片能够把接头锁定在预定方向，使连接管线保持顺直，减少弯折半径过小带来的通径损失。

　　建模时需要重点控制几个尺寸关系。首先是穿板孔径与接头轴颈的配合：轴颈直径应略小于外壳开孔，保证装配间隙，同时台阶面直径必须明显大于开孔，形成可靠支承。其次是内螺纹规格与外端接口的一致性，螺纹底孔、有效牙长和退刀结构要满足所选标准件的旋合深度，过短会影响密封和抗拉脱能力，过长则浪费轴向空间。黑色大环的宽度和外径决定了接头在面板上的视觉占比，也影响与外壳之间的接触压强；若用于密封场景，大环材料应选具有一定压缩量的弹性体，建模时需给出自由状态尺寸和装配压缩后的边界。

　　安装边界方面，要预留手指或工具操作空间。接头尾部外伸长度不宜过长，否则会在壳体内占用过多走线空间；但也不能过短，以保证螺纹能够完全啮合并留出扳手位。侧向卡扣片的方向应在装配前确定，因为它决定了管线引出角度。若外壳为薄板，建议在贴合面增加垫片或利用大环本身分散压力，防止拧紧时板面变形。对于需要频繁拆装的样机，可把卡扣片设计成具有轻微弹性的形式，使接头卡入后既能定位，又能在维修时快速拔出。

　　在检测仪器和小型实验设备中，这类接头常布置在侧板或后面板上，用于连接采样管、冷却管、真空气路或校准接口。设备内部空间有限，接头后方往往紧邻电路板、线束或传感器支架，因此模型的轴向轮廓必须尽量紧凑。多级台阶不仅承担安装定位功能，也形成了清晰的受力路径：外部插拔力通过筒体传递到台阶面，再分散到外壳板上，而不是全部由螺纹承担。侧向片则用于抵消旋转力矩，使维护人员在外侧拧动配对接头时，内部连接不会跟着转动。

　　从选型角度看，选用此类接头时不能只看螺纹规格，还要核对穿板厚度、最大外径、密封方式以及固定片方向。若面板喷涂或氧化层厚度较大，实际开孔尺寸会略有变化，轴颈与孔的配合应预留涂层余量。黑色大环若作为密封件使用，其材料需与接触介质兼容；若仅为装饰或防滑，则可采用包覆成型方式与金属主体结合。三维建模时应把这些功能区域拆分为独立特征，便于后续修改螺纹规格、环宽和卡扣片角度，而不是整体做成不可编辑的单一实体。

　　总体而言，该接头的设计核心是在有限面板空间内实现螺纹连接、穿板固定、周向防转和辅助密封。它不追求复杂外形，而是通过台阶、大环和侧向片的组合解决实际安装中的定位、抗振和维护问题。对结构设计人员来说，建模时把安装孔、配合间隙、螺纹有效长度和工具操作空间一并表达清楚，比单纯渲染外观更有工程价值；对设备选型人员来说，确认这些边界尺寸后，才能判断它是否能在具体壳体上可靠装配并长期使用。
