球角式传感安装固定支架结构

　　该构件属于小型传感部件的安装固定类五金件，整体由L形折弯板体与球面容纳结构组合而成，适用于设备内部空间紧凑、需要对传感元件进行侧向或转角位置固定的场合。在自动化输送线、小型实验装置、仪器仪表仓体以及轻工设备中，这类支座常被用来承托柱状或球状感应端头，使其贴近被测表面，同时通过板件上的孔位完成与机架、护板或型材立面的连接。

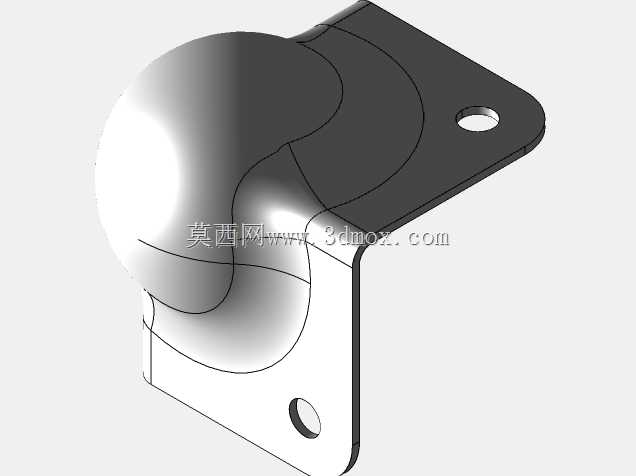

　　从结构上看，零件一侧为近似平板的安装翼，翼面开设圆形通孔，可穿入螺钉进行紧固；另一侧向下折弯形成立壁，用于在垂直方向提供定位边界。中部隆起的球面包容区是功能核心，它能够包裹传感元件的球形端部，限制其在径向的窜动，并在装配后形成较稳定的支撑面。与单纯平面压板相比，这种球面贴合方式接触面积更大，受力更均匀，可降低局部应力集中，尤其适合需要频繁调整角度或存在轻微振动的安装环境。

　　设计思路上，该件优先解决的是狭小空间内的定位与避让问题。平板翼缘向外延伸，使螺钉孔远离球面包容区，装配工具具有足够操作空间；折弯立壁则承担侧向限位作用，避免元件沿板面滑移。球面轮廓与外翼之间采用顺滑过渡，既减少锐边，也有利于钣金成形时材料流动，降低开裂风险。孔位布置在翼缘端部，可在不拆卸传感元件的情况下完成支架固定，便于现场维护。

　　在实际选型中，需要重点关注安装边界。翼缘孔中心至折弯根部的距离决定螺钉与相邻构件的干涉情况；折弯高度决定支架在垂直面上的占位；球面内径决定可容纳的传感端头尺寸；板厚则影响整体刚性与紧固后的变形量。若安装面存在喷涂、氧化层或垫片，应在孔位间距与球面压紧量上预留补偿。对于振动较明显的设备，可在支架与安装面之间增加减振垫，但需复核球面压紧后元件是否仍保持正确朝向。

　　建模时应先建立折弯基准面，再绘制翼缘轮廓与立壁边界，随后通过旋转或扫掠形成球面包容体，并与板件进行合并。孔位应与球面支撑区保持足够壁厚，避免紧固时翼缘翘曲。折弯处需按实际工艺设置内圆角，外圆角随板厚自然生成；球面与平板交接区域应检查曲率连续性，防止出现局部薄边。若后续需要出工程图，应展开翼缘并标注孔中心距、折弯高度、球面直径及安装面到球心的关键尺寸，这些参数直接决定元件装入后的检测位置。

　　该支架并非承力重载件，其价值在于以简单板金结构实现对球状端头的可靠约束。在设备布局阶段，结构工程师可将其作为标准安装单元，与传感器、接近开关或小型检测端头配合使用，通过调整翼缘方向适配水平、垂直或倾斜安装面。由于外形紧凑，它也适合嵌入护罩内部、导轨旁侧或机架转角处，在不占用过多通道空间的前提下完成检测点固定。
