方箱角小折弯钣金安装固定支架

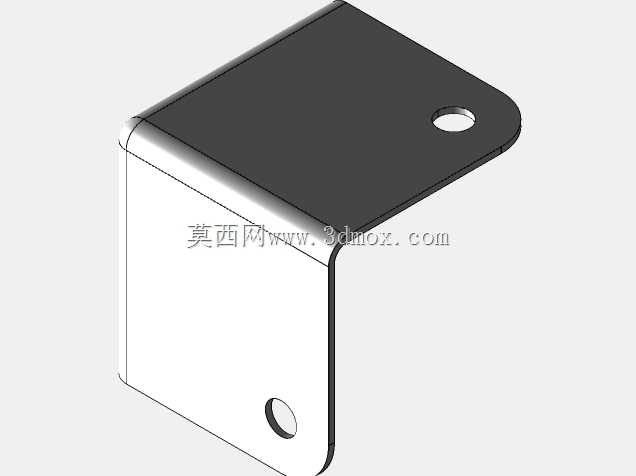

　　这款方箱角小折弯件属于典型的薄板钣金安装支架，整体采用90度垂直折弯成型，两个互相垂直的安装面分别承担贴合固定与向外延伸支撑的作用。垂直立面可贴附在设备箱体侧壁、机架方管立面或传感器安装基座侧面，水平延伸板则向外侧探出，为霍尔类感应元件、小型检测开关或轻载限位部件提供平整的安装基准面。两个安装孔分别布置在垂直立面与水平翼板端部，孔位避开折弯应力集中区，既保证紧固件有足够的操作空间，也让受力路径直接传递到被安装基体，避免悬臂段产生额外形变。从结构细节看，折弯圆角控制在薄板常规加工范围内，外轮廓边角做了顺滑过渡，水平翼板末端采用圆弧收边，没有尖锐突出棱边，既减少钣金加工时的毛刺处理工作量，也能避免现场装配、检修过程中划伤线缆或操作人员。

　　零件整体厚度偏向轻型安装场景，适合固定重量较小、对安装平面度有一定要求的电子检测元件，在小型输送线工位、自动化料道旁、箱体内部传感器布局中都能直接使用。设计这类支架时，首先要确认的是安装边界：垂直面贴装后，水平翼板向外探出的距离决定了感应端面与被测运动件之间的间隙，折弯高度则要避开箱体棱边的焊缝、包边或相邻管线，保证支架贴装后不会与周边结构发生干涉。孔位设计上，立面单孔用于主定位锁紧，水平板端孔用于元件固定，若现场需要微调感应位置，也可将其中一孔改为长圆孔，但本结构采用圆孔方案，更适合位置固定、重复装配精度要求一致的批量设备。钣金折弯工艺层面，这类L形支架不需要复杂的冲压工序，采用激光或数控冲裁下料后一次折弯即可成型，生产效率高、

　　成本可控，适合作为设备常备安装附件。建模过程中需要重点还原折弯内圆角与板厚的对应关系，不能把折弯处简化为直角，否则展开料长计算会出现偏差，直接影响下料尺寸；两个安装孔的中心距、孔边到折弯线的距离也要符合钣金加工的最小边距要求，避免折弯时孔位受拉变形。实际装配时，支架立面紧贴被测设备的方箱角部，利用角部的垂直基准快速找正，无需额外复杂调校就能保证水平板的朝向精度；紧固件穿过立面孔锁紧后，水平板的悬空段可承受常规传感器的静载荷，若用于有振动的工况，可在贴合面增加防松垫片或选用锁紧螺钉，进一步提升连接可靠性。该结构没有多余的冗余特征，每一处轮廓都服务于安装与避让需求：圆弧端头既缩减了零件整体占用空间，也让孔位周围保留足够的材料宽度，

　　防止锁紧时局部应力过大导致板面翘曲。在设备整体布局中，这类小支架常用来填补箱体棱角处的安装空白，将原本无法直接固定元件的直角区域转化为可用安装位，尤其适合霍尔传感器、接近开关等需要贴近运动部件但又不能直接固定在运动件上的检测场景。支架表面可根据使用环境做镀锌、喷塑等常规处理，基础三维结构完整保留了板厚、折弯半径、孔位与外轮廓的精确几何关系，可直接用于装配干涉检查、安装空间校核与钣金展开工艺验证。
