带堆叠酒窝的球角正方形安装支座

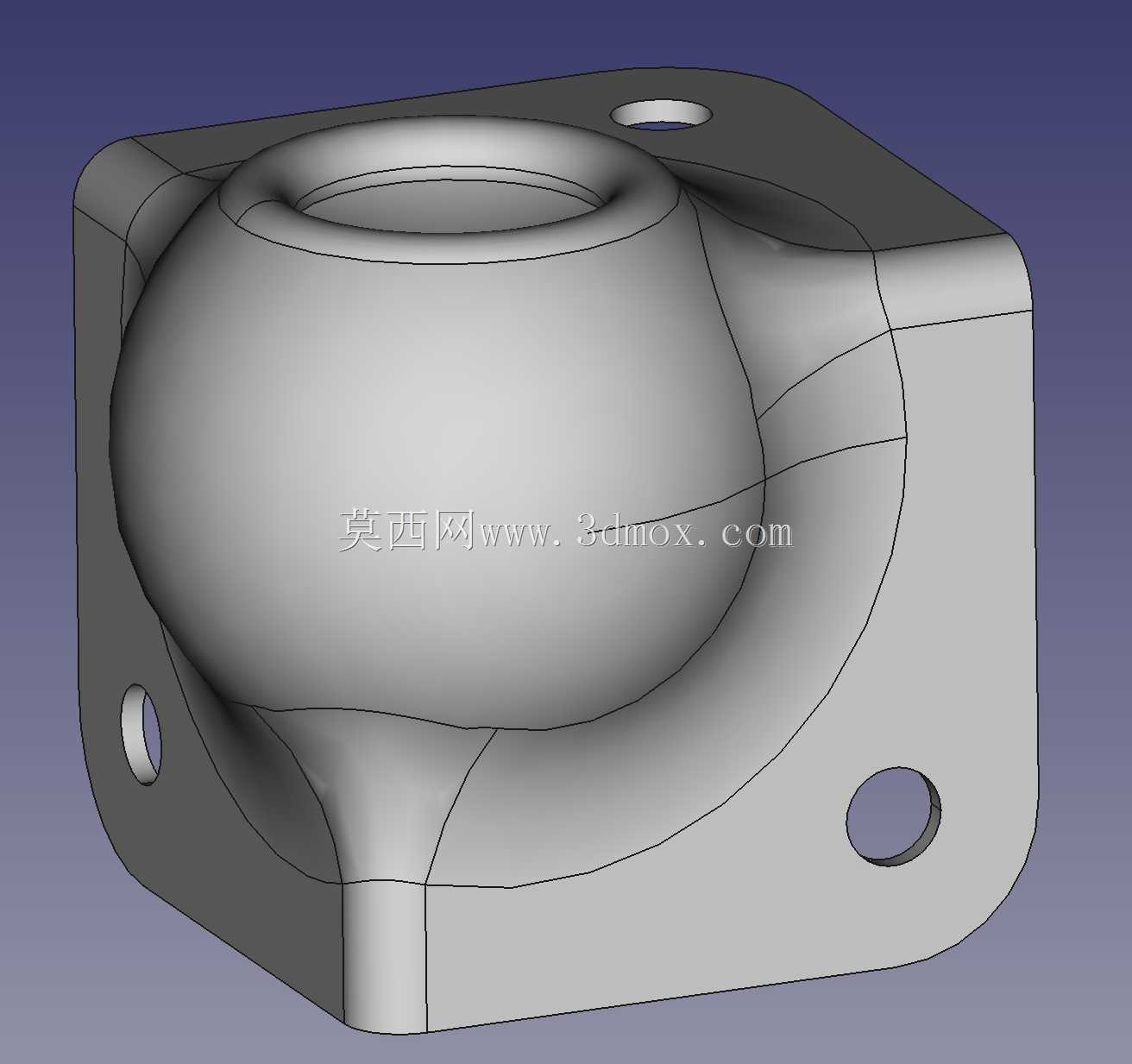

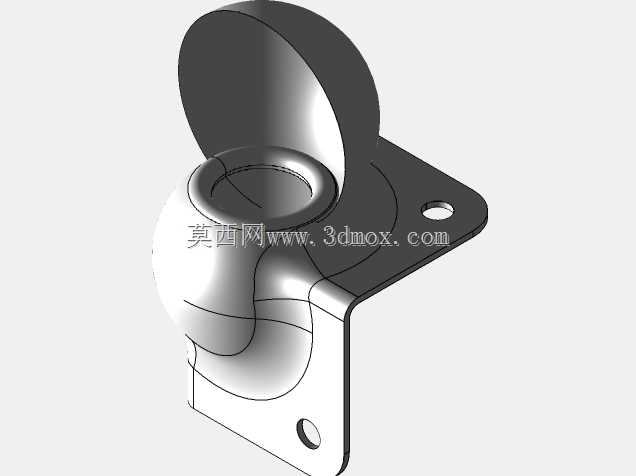

　　该构件属于小型安装定位类五金支座，整体采用折弯钣金与球形铰接结构组合的形式，主体由正方形安装底板、垂直折弯立板以及中部球窝铰接座三部分构成。底板上预留两个安装通孔，可直接通过螺栓固定在设备基座、机架立面或工装台面上，孔位间距经过匹配常规安装空间设定，能够适配M4至M6区间的紧固件，安装时无需额外扩孔或二次加工。垂直立板与底板为一体折弯成型，折弯处保留合理圆角，既避免应力集中导致的钣金开裂，也能提升构件整体抗扭刚度，立板下部同样预留一个安装孔，可用于侧向辅助固定或连接相邻构件，减少支座在受侧向载荷时的晃动量。中部球形铰接座是该构件的核心功能部分，球窝内部设计堆叠式酒窝状凹陷结构，这类结构并非单纯的外观造型，

　　而是能够在球头装入后形成多点储油空间，润滑脂可留存于酒窝凹陷内，在铰接摆动过程中持续均匀释放，降低球头与球窝之间的干摩擦风险，同时多点接触的凹陷结构还能小幅提升铰接阻尼，避免球头在空载状态下自由窜动。上部的弧形翻盖与球窝配合形成完整的铰接容纳腔，翻盖边缘与球窝座采用贴合定位设计，装配后可限制球头的轴向脱出，同时预留球头连接杆的摆动缺口，允许连接杆在一定锥角范围内完成万向角度调整。从实际应用场景来看，这类支座常被用于传感器安装支架、小型气动管路导向支座、设备柜门限位铰接座以及检测工装的角度调节工位。在传感器安装场景中，可将光电传感器、接近开关或小型视觉镜头固定在球头连接杆端部，通过球窝的万向调节能力快速对准检测位，

　　调整到位后依靠翻盖的压紧力或侧向顶丝锁定角度，相比固定式支架能够大幅缩减对位调试时间。在工装夹具领域，该支座可作为快速压紧机构的铰接基座，承受杆件摆动带来的交变载荷，一体折弯的底板与立板能够分散铰接点的集中应力，长期使用不易出现底座变形。设计过程中，钣金部分优先考虑了折弯工艺可行性，底板与立板的折弯边长度预留了足够的压弯余量，避免折弯时边缘出现起皱或尺寸超差；球窝部分采用冲压成型工艺，酒窝结构在冲压时同步压出，无需后续机加工，能够有效控制批量生产成本。安装边界方面，构件整体外轮廓控制在极小的空间范围内，正方形底板边长适配狭小安装工位，垂直立板高度不会与周边管线、构件产生干涉，球头摆动时的最大外伸轨迹也经过提前校核，

　　在常规安装间距下不会触碰相邻设备表面。构件的载荷传递路径清晰，外部载荷通过球头传递至球窝，再经由立板分散到底板的两个安装孔，最终由紧固件传递至基础机架，整体受力均匀，没有明显的应力薄弱截面。堆叠酒窝结构的另一个工程作用是容纳微小磨粒，在铰接副长期运行产生磨损碎屑时，碎屑可落入酒窝凹陷内，避免碎屑卡在球头与球窝的配合面之间造成拉毛或卡滞，从而延长铰接副的使用寿命。翻盖的弧形造型既匹配球头的回转轮廓，也提升了构件整体的结构刚性，相比平盖板能够承受更大的压紧力，在锁定球头时不易发生变形。
