仿生镂空三角墙面承托支架

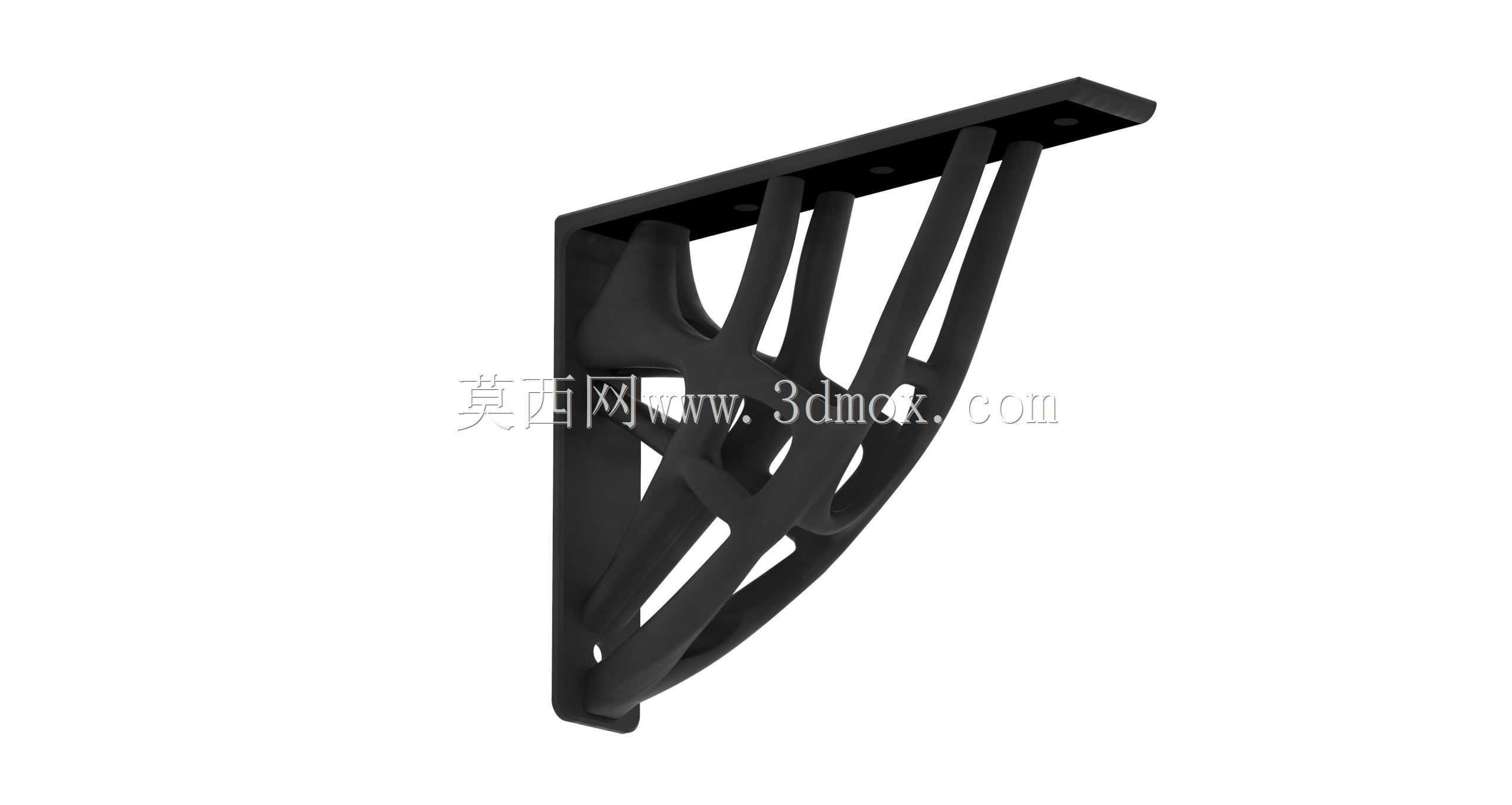

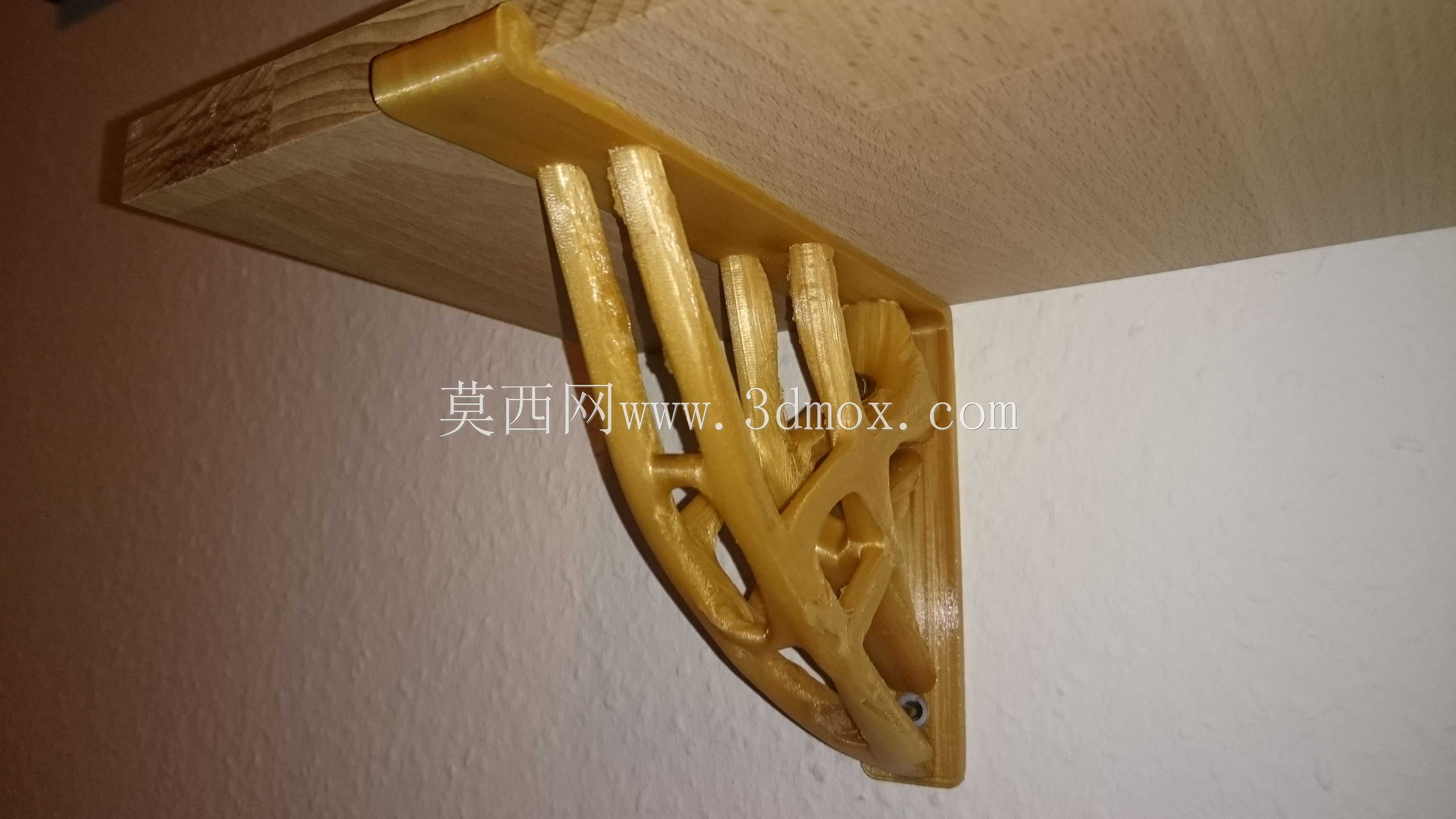

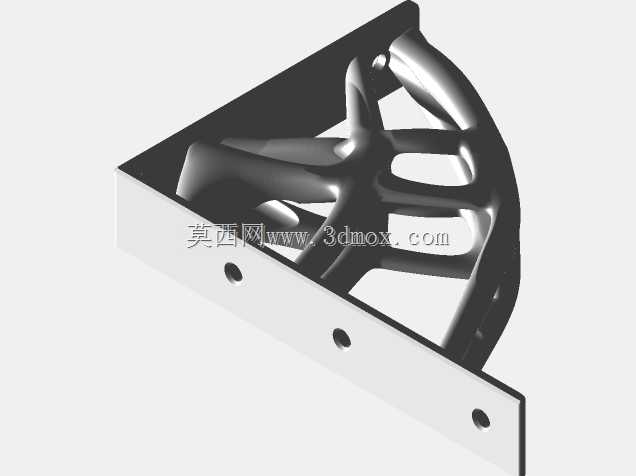

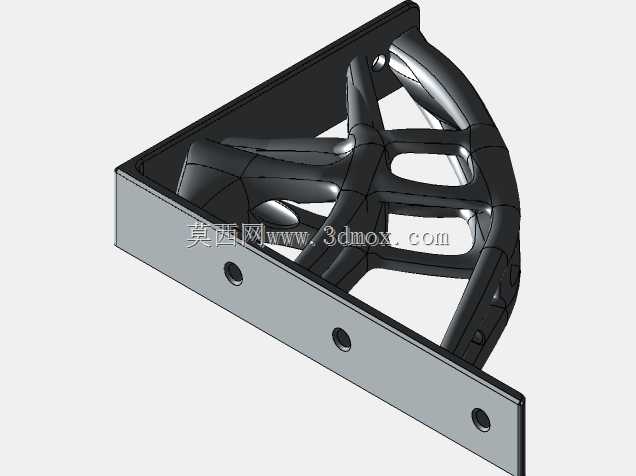

　　日常置物场景里，墙面三角支架是最常见的承托构件，传统冲压折弯支架多采用等厚钢板加焊接筋板的形式，材料冗余集中在应力极低的区域，而高应力的转角位置反而容易因焊接缺陷出现应力集中。这款支架的设计核心，是通过拓扑优化算法重构材料分布，把有限的耗材全部布置在载荷传递的主路径上，最终呈现出类似植物叶脉、动物骨骼的仿生镂空形态。从安装边界来看，支架的竖直安装边预留了多个沉头安装孔，可直接通过膨胀螺丝固定在混凝土墙面、实心砖墙或符合承重要求的木质龙骨上；水平承托边同样预留对应孔位，可与上方的木质置物板、金属层板通过螺丝锁紧，避免层板受载后发生滑移。整体支撑跨度适配170-250毫米深度的常规置物层板，这个尺寸区间刚好覆盖家庭书房书架、厨房调料架、

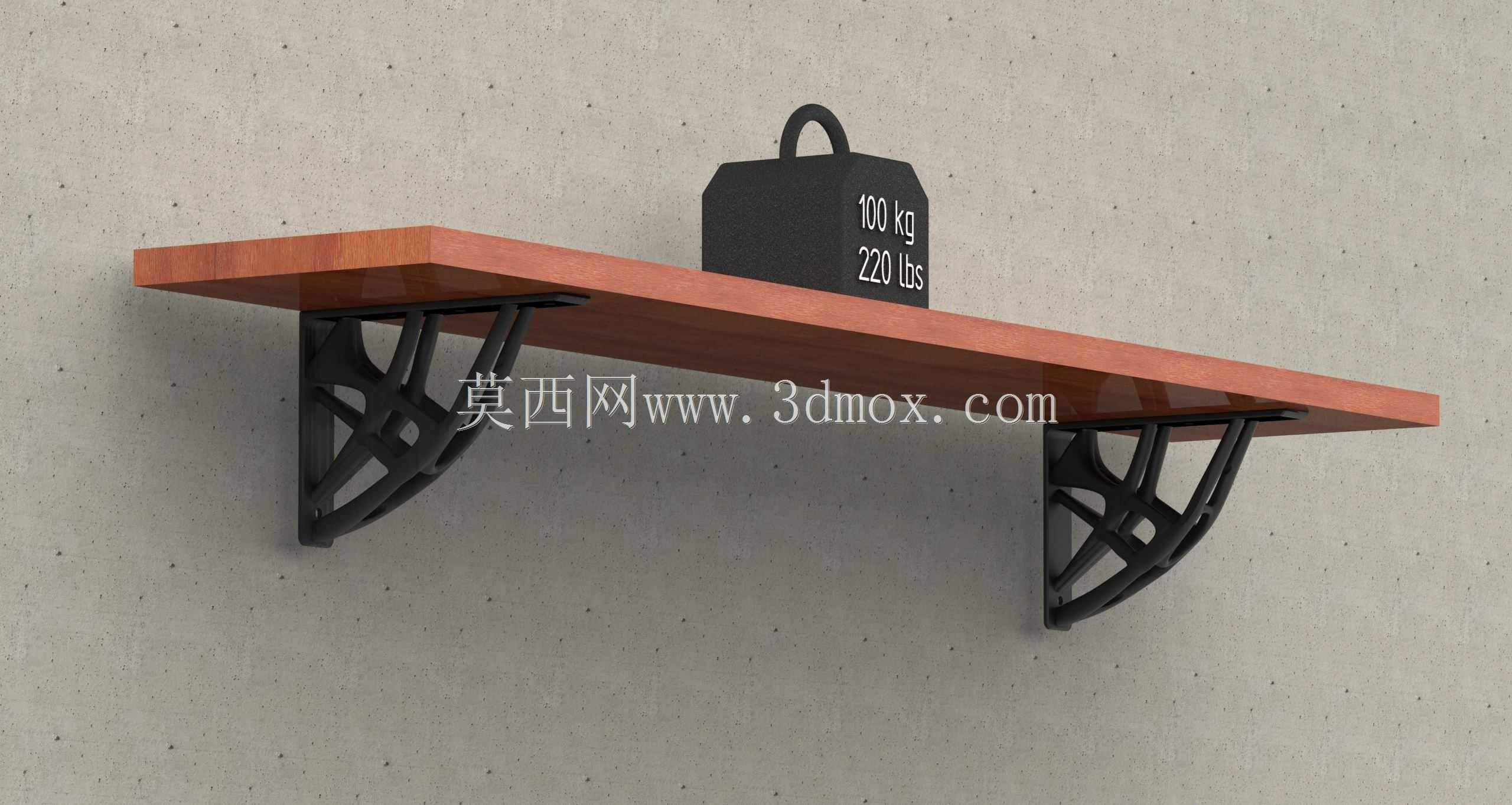

　　车间工位旁工具置物台、实验室小型仪器放置台的层板深度需求，不会因跨度过大导致悬臂端挠曲超标。从受力逻辑拆解，当层板表面放置重物时，载荷首先通过水平边的连接孔传递到支架主体，上半部分的斜向筋条承担主要拉应力，下半部分的弧形轮廓承担压应力，中间的镂空区域完全剔除了对承载贡献极低的材料，既没有破坏整体传力路径的连续性，还大幅降低了构件自身重量。和传统实心三角支架相比，这种镂空结构不存在封闭的空腔，打印或铸造过程中不需要额外设计支撑结构，熔融态材料冷却或金属液充型时的收缩变形更均匀，后续也不容易出现内部缩孔缺陷。实际选型使用时，需要先确认安装基面的承重能力：如果是轻质加气砖墙，需搭配穿墙螺栓对穿固定，不能直接使用普通膨胀螺丝；

　　如果是在工业车间的钢制立柱上安装，可改用磁力钻攻丝后用螺栓锁紧，适配工装旁的工具临时放置、检测工位样件摆放等场景。支架的转角位置做了平滑圆弧过渡，没有传统焊接支架的尖锐焊疤和直角棱边，日常搬运、安装过程中不会划伤操作人员，外露的镂空肌理也让原本纯功能性的五金件具备了装饰属性，用在开放式置物架、门店展示架上时，不会像粗笨的黑色角铁那样破坏整体视觉风格。从结构验证的角度，该构型在常规置物载荷下，最大应力集中区域均分布在连续的筋条上，没有出现应力突变的孤立截面，筋条的宽度从安装端向悬臂端逐步收窄，完全匹配弯矩从固定端向自由端逐步递减的分布规律，避免了等截面设计带来的材料浪费。安装过程中要保证两个对称布置的支架处于同一水平面上，

　　长层板可按照每600毫米间距增加一个支架的原则布置，避免层板自身跨度过大出现中部下凹。这种把拓扑优化和日常五金需求结合的设计，跳出了传统支架靠堆材料提升承重的思路，在保证承托强度的前提下，给增材制造小批量定制五金配件提供了可直接落地的参考方向，也让通用五金件在功能性之外，多了结构美学层面的表达。
