弹性O形密封圈精准体积参数化建模

　　在液压阀块、气动接头、泵体端盖以及各类自动化设备的腔体配合面中，O形圈是最基础却最容易被建模失误拖累装配可靠性的密封元件。很多设计者在三维环境中直接绘制固定截面的圆环，看似得到了橡胶圈外形，却忽略了装入沟槽后截面被挤压、环体被拉伸的真实状态，等到做干涉检查、质量估算或者密封间隙分析时，模型与实物之间就会出现明显偏差。这个建模作品的核心价值，正是把O形圈在装配状态下的体积守恒关系纳入参数逻辑，而不是停留在外观示意。

　　实际选型时，工程师首先面对的是沟槽边界。径向静密封通常在轴或孔上加工矩形沟槽，沟槽底径、开口处的配合直径以及沟槽宽度共同限定了O形圈的压缩空间。若O形圈自由状态下的内径小于轴径，套装后周向拉伸会使截面直径缩小；若装入孔用沟槽，周向压缩又会让截面出现轻微胀大。橡胶材料在小变形范围内可近似认为体积不变，因此自由状态与装配状态下的轮廓不能简单等同。模型把内外径作为可调变量，通过体积恒定关系反推截面变化，能够更接近装配后的真实填充状态。

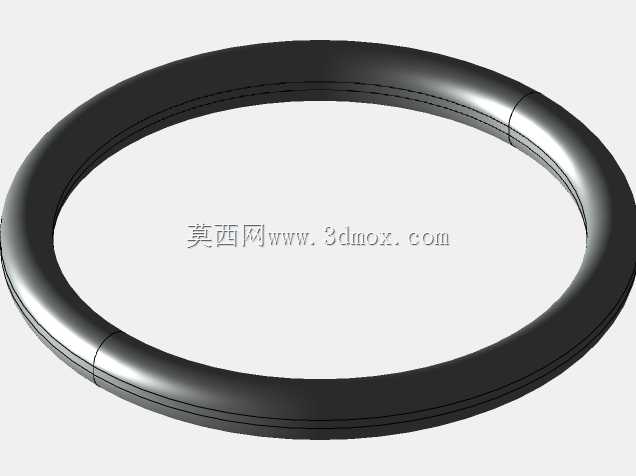

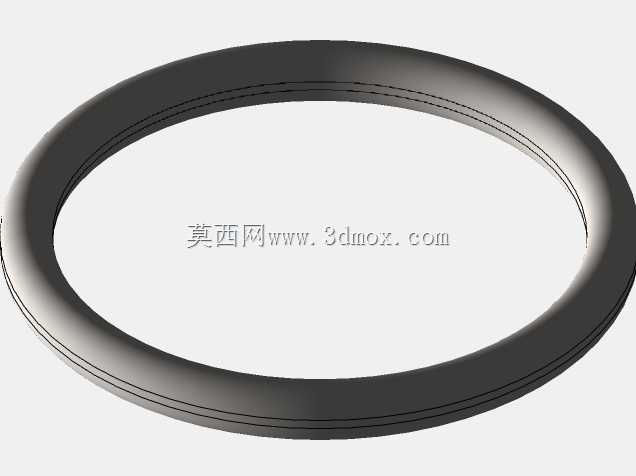

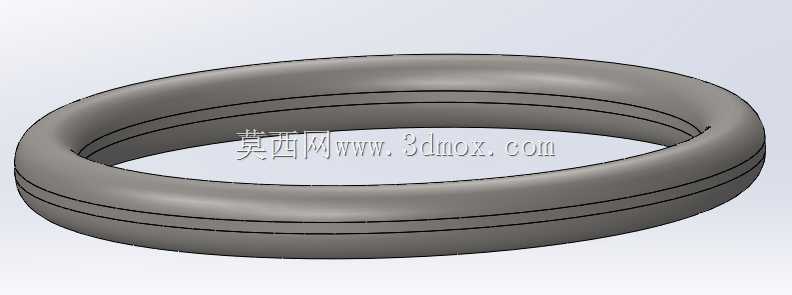

　　从结构形态看，作品保留了O形圈最典型的圆环回转体特征：闭合的环形中心线、圆形截面以及光滑连续的外表面。但与普通扫掠圆环不同，它在参数关系中考虑了两个直径方向的约束：一是O形圈装入位置后由配合尺寸决定的环体直径，二是截面受挤压后的等效尺寸。这样处理后，设计者在调整沟槽直径、配合公差或密封件规格时，可以快速观察环体是否填满沟槽、是否越过被密封侧、是否在装配过程中被剪切。对于需要做运动仿真、接触分析或橡胶压缩有限元前处理的场景，这种几何基础比单纯追求视觉圆滑更有工程意义。

　　在设备用途层面，O形圈承担的是阻断流体或气体泄漏通道的作用。静密封部位要求它在装配后产生稳定接触压力，动密封部位则还要兼顾往复滑动或旋转时的跟随性。压力过低会导致渗漏，压缩过大又会增加装配阻力、加速永久变形。模型通过近似反映变形后的轮廓，可以帮助设计者判断截面压缩率是否落在合理区间，也能辅助检查沟槽棱边、导入倒角与密封圈之间是否存在咬伤风险。尤其在多品种、小批量设备开发中，把这些关系写入三维模型，能够减少反复试装和样品返工。

　　设计思路上，作品没有把O形圈当作孤立标准件，而是把它放回装配边界中理解。环形件的尺寸并非只由标准号决定，还与安装槽、配合件直径、材料硬度以及工况压力有关。建模时先确定装配位置的内外边界，再以体积为常量推导实际截面，能够避免把自由状态尺寸直接用于装配空间。对于需要轴向密封的法兰面、端盖槽，同样可以借鉴这种思路：先明确被密封面与沟槽侧壁的限制，再让环体截面在约束范围内变形，而不是让模型与沟槽产生虚假干涉或虚假间隙。

　　外形尺寸与安装边界方面，这类环形密封件的关键尺寸包括自由状态内径、截面直径、装配后接触环径以及沟槽宽度。实际安装时，轴端或孔口必须设置足够导入角，尖锐边缘会在O形圈滑入时造成切口；沟槽侧壁与底面的圆角也会影响橡胶填充和应力集中。若模型能够随内外径变量更新，工程师就可以在同一装配中快速比较不同线径的O形圈，观察其在沟槽内的占空比、与配合面的接触宽度以及是否存在被压力侧间隙挤出的趋势。

　　从三维建模实践看，参数化O形圈还能服务于BOM生成、重量估算和装配指导。橡胶件密度虽小，但在多腔体液压阀、燃料电池堆叠、半导体管路系统中数量很多，准确体积有助于估算材料用量。更重要的是，当设计评审需要说明密封压缩率、拉伸率和装配路径时，一个遵循体积关系的模型比静态标准件库更能反映工程判断。它提醒设计者：密封件不是简单放入槽中的圆环，而是在装配后发生可控变形的功能元件，几何建模必须服务于接触压力、安装可行性和长期密封可靠性。
