小型手摇式齿轮箱壳体结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:593708
  • 小型手摇式齿轮箱壳体结构设计

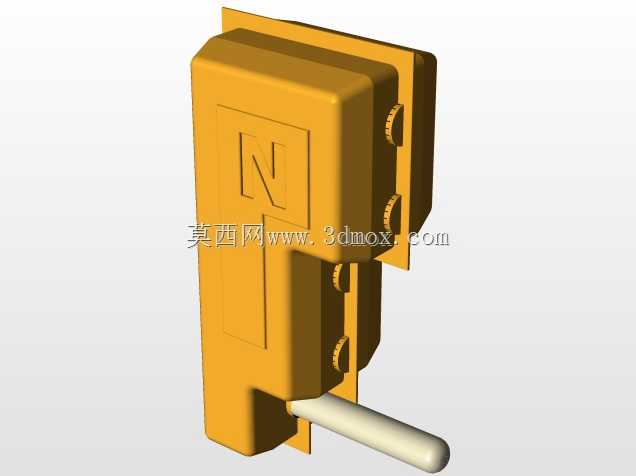

  该齿轮箱主体采用一体式铸造型腔思路完成壳体建模,整体轮廓为带安装法兰的立式矩形结构,壳体正面预留标识成型区域,侧面沿轴向布置多组轴承端盖安装位,底部伸出手摇输入轴,整体布局紧凑,适合小功率手动传动场景使用。从实际工况适配来看,这类小型齿轮箱常被嵌入轻工进给机构、小型调节装置、手动变位工装当中,用来把人手摇动力矩经过内部齿轮副增扭后,传递给末端执行件,实现低速大扭矩的手动调节,不需要外接动力源,在无供电、需要精细微调的工位上实用性很强。壳体后侧的法兰面为安装基准面,法兰四周预留螺栓过孔,安装时可以直接贴合设备立板完成固定,不需要额外制作转接支架,能有效压缩整机的安装占用空间。建模过程中优先保证壳体的壁厚均匀,

  转角位置全部做铸造圆角过渡,避免后续铸件出现缩松、应力集中问题;轴承孔位采用同轴度关联设计,保证各档齿轮轴装配后平行度符合啮合要求,减少运转卡滞、齿面偏载的风险。手摇轴从壳体下部伸出,轴端做光轴配合段,装配时可以直接加装手轮或者摇柄,输入轴与箱体之间预留密封件安装槽,能够阻挡车间内的粉尘、切削液进入箱体内部,延长内部齿轮与轴承的使用寿命。壳体上部的腔体用来容纳大直径减速齿轮,下部腔体容纳输入小齿轮,上下腔连通形成完整的齿轮传动空间,腔体内部预留齿轮运转的安全间隙,既不会因为间隙过大造成箱体体积冗余,也不会出现齿轮运转时与壳体内壁剐蹭的问题。侧面的多个圆形凸台除了作为轴承孔的补强结构之外,也可以根据实际传动需求,

  在不同凸台位置开设输出轴孔,适配不同方向的动力输出,拓展同一款箱体的适配场景。设计时把安装法兰与主体壳体做一体化建模,省去了后续装配法兰的工序,同时提升了箱体整体刚性,在承受手摇冲击载荷时,法兰与箱体连接处不容易出现开裂变形。壳体外表面的加强筋沿受力方向布置,在不明显增加整体重量的前提下,大幅提升壳体的抗扭、抗弯能力,手动操作时箱体不会因为受力出现明显形变,保证内部齿轮啮合中心距稳定。从安装边界来看,该箱体整体厚度控制在窄幅区间,适合安装在设备侧壁空间局促的位置,下部伸出的输入轴距离法兰安装面有足够的操作空间,加装摇柄后手摇操作不会和设备立板发生干涉。这类齿轮箱的设计核心是在有限的体积内实现减速增扭,同时兼顾铸造工艺性与装配便利性,

  建模时所有孔位、凸台、圆角都同步考虑后续机加工的装夹定位,轴承孔端面预留加工余量,能够在一次装夹中完成多个同轴孔的精加工,有效控制加工误差。日常使用中,箱体上部可以开设注油孔,下部预留放油螺塞孔,方便定期更换齿轮润滑油,维护时不需要完全拆解箱体,就能完成润滑油的加注与排放,降低现场维护的工作量。
