球团冷却输送通道结构设计

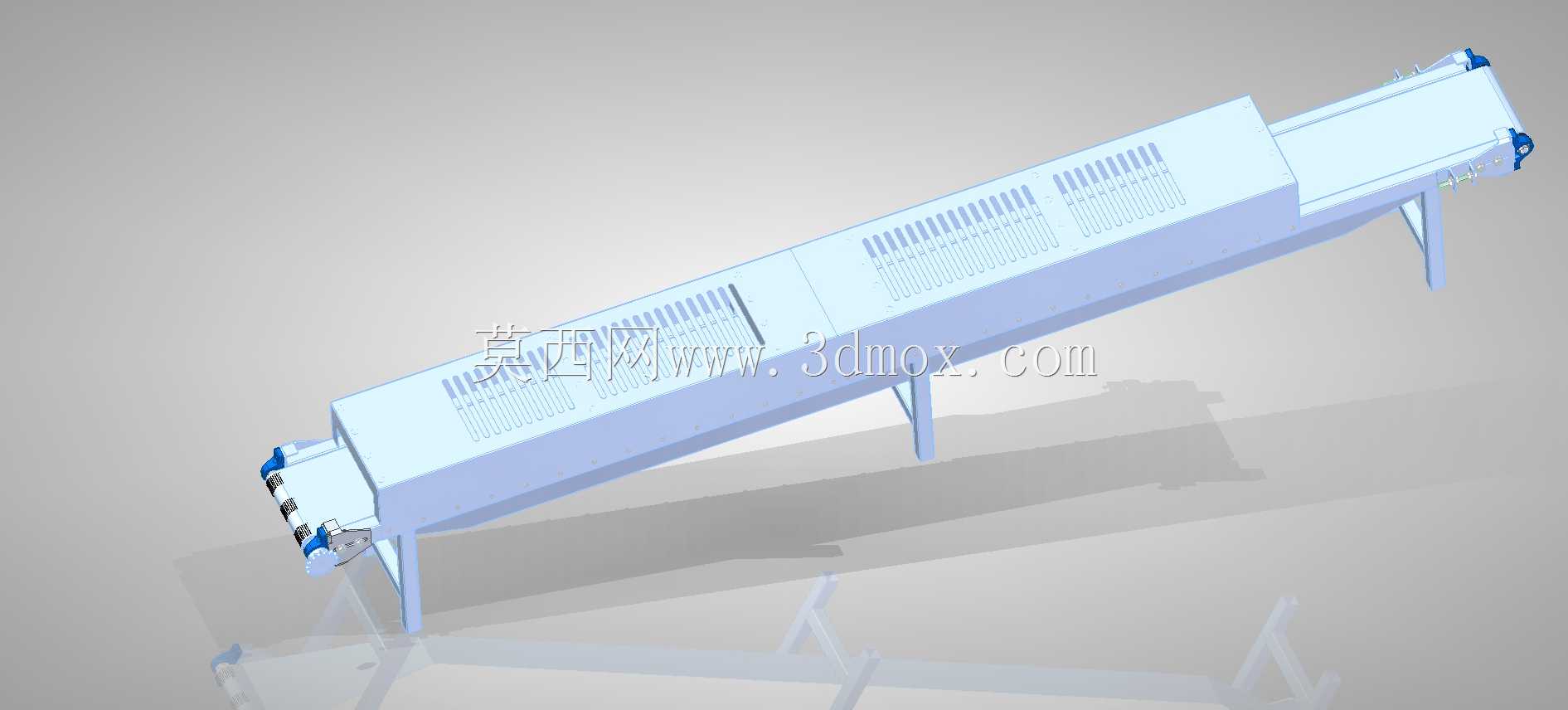

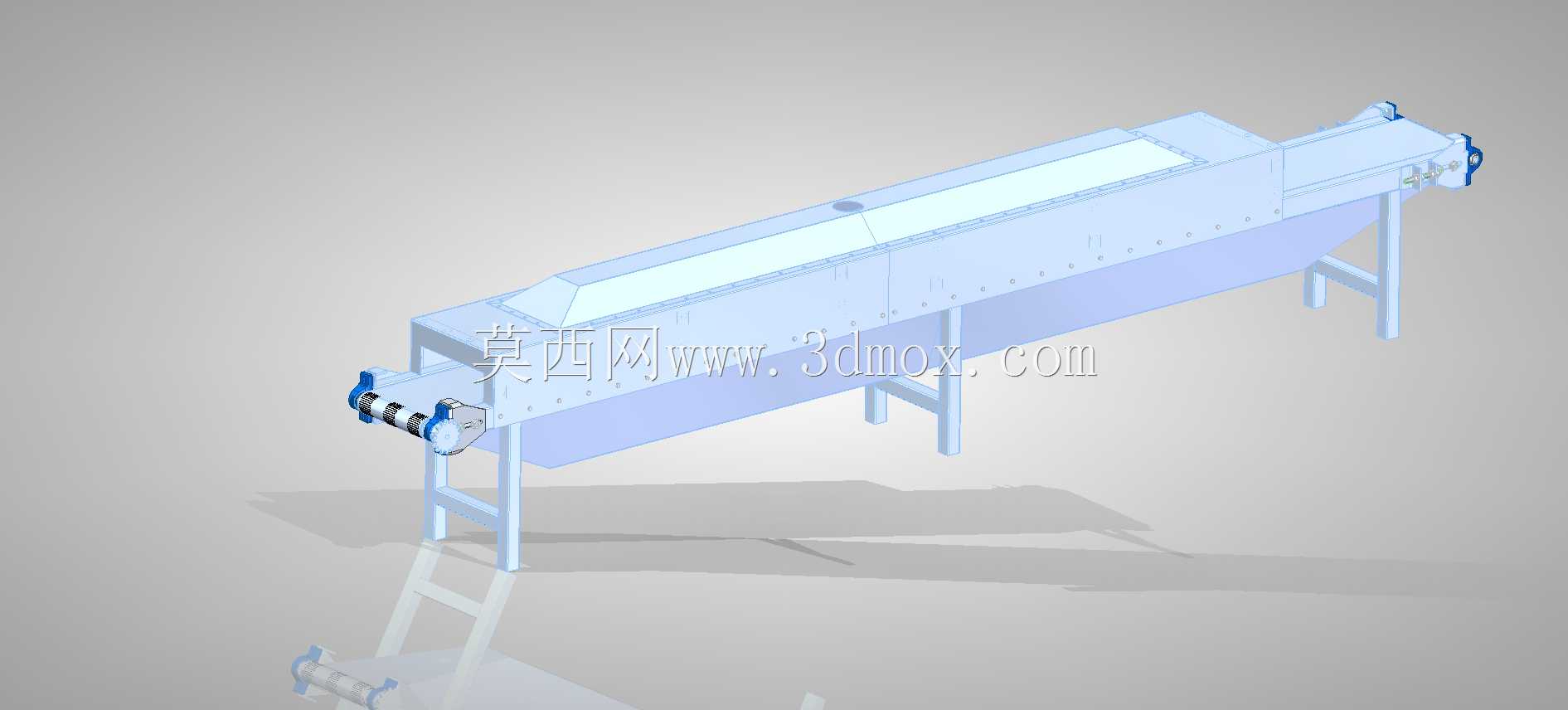

　　球团冷却通道是冶金球团生产线上衔接焙烧工序与成品输出的关键热工输送设备，其核心作用是在封闭腔体内对高温球团进行连续输送与强制冷却，使球团温度降至后续皮带输送、筛分及仓储环节允许的范围，同时减少高温物料对下游输送部件的热损伤。该设备整体采用长槽形卧式布置，主体由槽体机架、输送链板、传动端、张紧端、支撑腿及上部观察盖板构成，两端分别设置进出料接口，可直接嵌入球团工艺生产线的连续物流路径中。从结构设计角度看，槽体作为承载球团并引导气流的主体，采用分段钢板折弯焊接成型，侧壁与底板预留足够的刚度加强结构，以承受球团堆积载荷与长期热交变应力；上部设置分段式透明或可开启盖板，既便于观察内部料层与链板运行状态，也能维持冷却风腔的相对封闭，

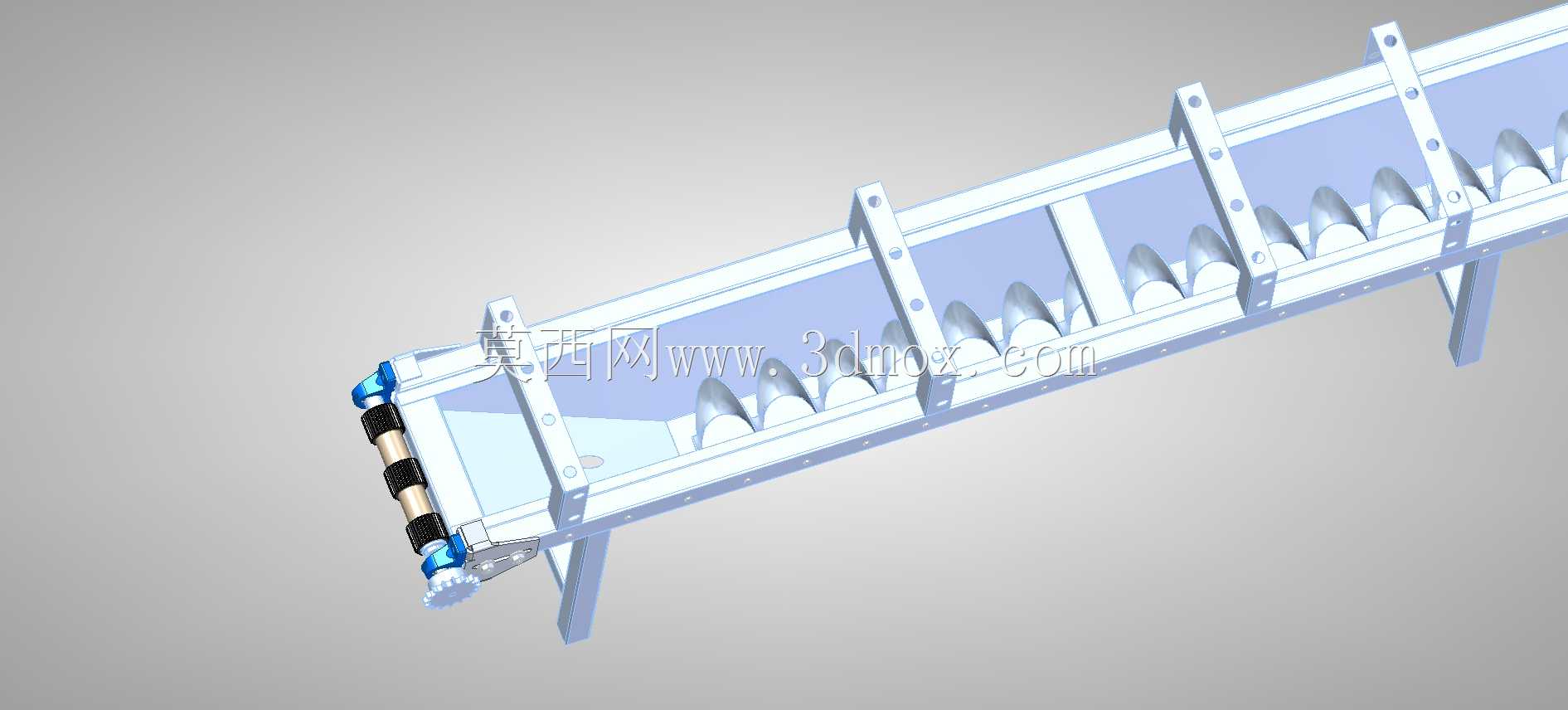

　　减少冷风无组织逸散。输送部件采用贯穿整机的链板或履带式结构，板面对球团具有稳定的承托与向前推送能力，两侧配合挡边防止颗粒在运动过程中卡入回程间隙。驱动端布置于设备出料侧，包含链轮、轴承座、减速传动连接位，将动力传递至牵引链；张紧端位于进料侧，通过可调张紧机构补偿链条受热伸长与磨损后产生的松边，保证链板运行平稳、不跑偏。支撑系统采用多组分立支腿沿槽体长度方向均布，支腿与槽体底部通过焊接或螺栓连接，将整机载荷传递至土建基础；支腿间距结合槽体挠度计算确定，避免长跨距下底板变形而影响料流。冷却功能的实现依赖槽体内部形成的受控风流通道，鼓入的冷风与热球团在输送过程中进行逆流或错流换热，热气流由上部或端部风道引出；设计时需兼顾料层厚度、

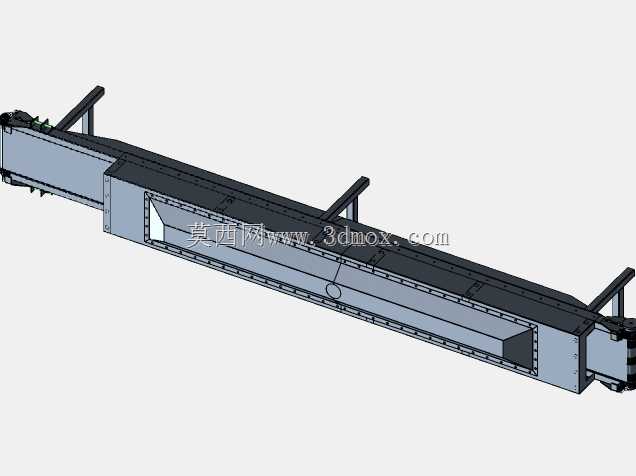

　　链板运行速度与通风截面积的匹配，使球团在通道内停留时间满足降温要求，同时控制风阻与扬尘。在安装边界方面，该设备需在生产线中预留与前后设备对接的直线空间，重点保证进出料口的中心高度、法兰接口位置与上下游溜管一致；整机长度方向应留出传动端维护与张紧端调节的操作距离，宽度方向需覆盖链轮、轴承及侧板外轮廓，并在驱动侧预留检修通道。地脚安装需核对支腿底板孔位与基础预埋件的对应关系，设备就位后通过调整支腿或垫铁控制槽体纵向水平与横向倾斜，确保链板在全长范围内受力均匀。三维建模过程中，对链板节距、链轮分度圆、槽体折弯半径及支腿装配关系进行了完整还原，可用于检查运动干涉、评估内部通风空间、核算维护操作空间，也可为生产线布局中的设备占位、接口对接与基础设计提供直接参考。
