传音卡蒙C9直板智能手机外观结构

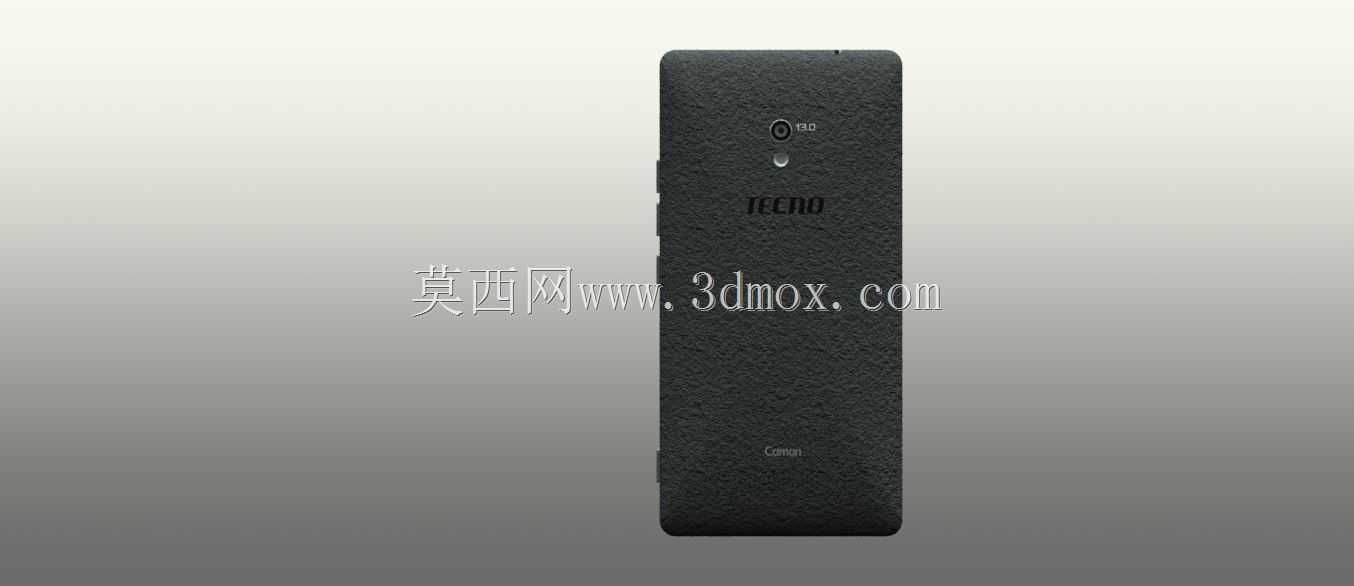

　　在面向新兴市场的入门级移动通讯终端开发中，整机三维数模需要同时服务于外观评审、结构堆叠验证、手板加工与后期装配公差分析，不能只停留在渲染展示层面。这款直板触控手机的背面采用略带颗粒感的哑光纹理，这种处理并非单纯为了视觉效果，工程上可以降低日常握持时的指纹残留，也能在一定程度上掩盖塑料后盖成型后产生的轻微缩痕。后盖中部布置品牌标识，靠上区域设置主摄像头与补光元件，摄像头周边的局部凸起需要在数模中单独给出高度差，用于后续评估镜头保护圈、防尘泡棉和装饰件的堆叠空间。

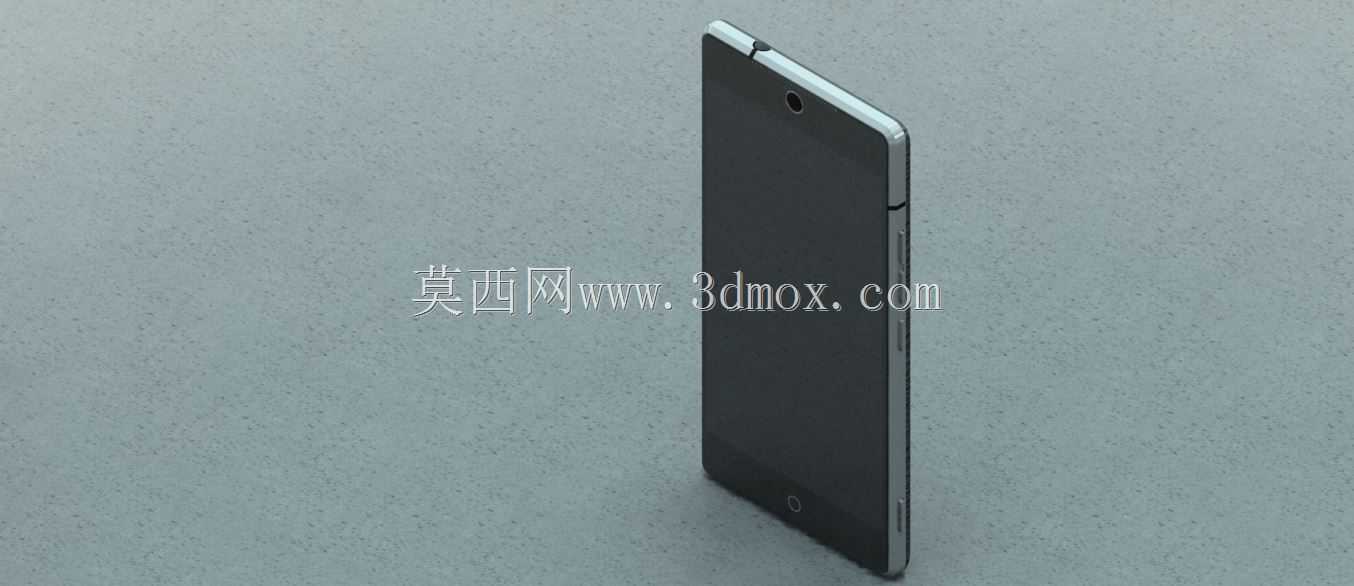

　　从整机布局看，机身采用常见的长方圆角方案，四角圆弧不是随意绘制的装饰曲线，而是要结合内部主板、电池、排线和接插件的边界反复调整。圆角过小会让外壳边缘显得生硬，同时增加跌落时边角应力集中的风险；圆角过大则会侵占内部有效堆叠面积，影响电池容量与主板器件排布。侧边按键集中在机身一侧，三维建模时必须把按键行程、侧键FPC补强板、钢片以及外壳开孔之间的间隙表达清楚。按键与壳体之间的配合间隙过紧，会造成按压卡滞；间隙过大，又容易出现晃动、进灰和手感松散的问题。

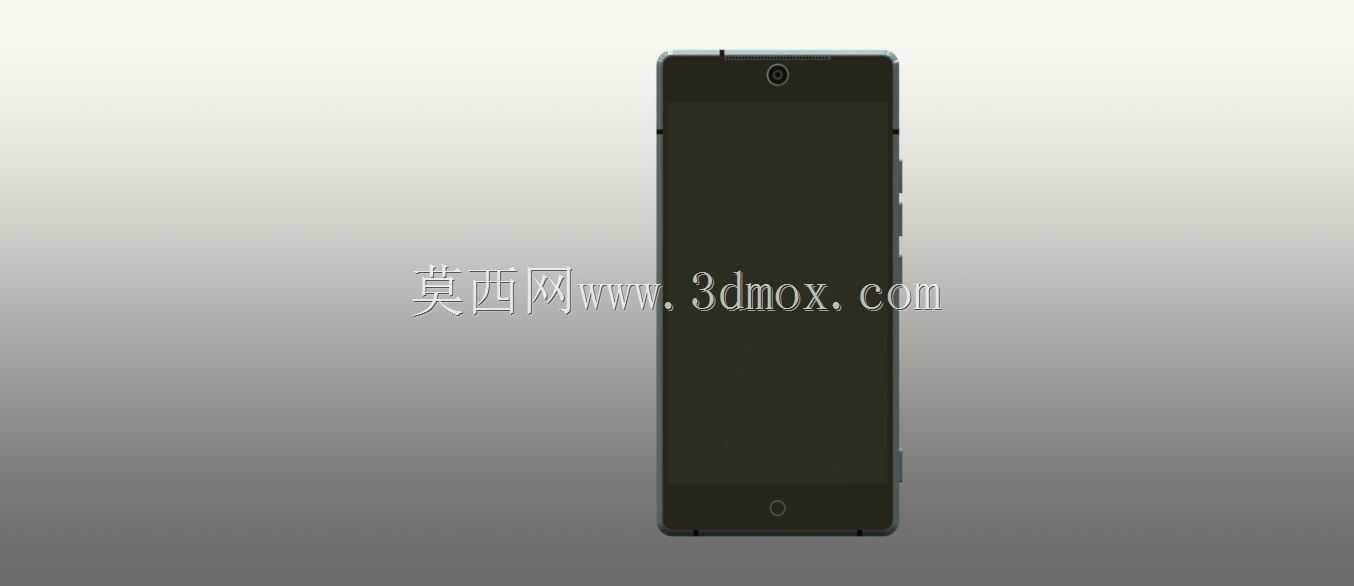

　　前置摄像头位于机身正面上方区域，配合听筒、光线距离感应窗口共同组成前面板上沿布局。对于以自拍为主要卖点的机型，前置镜头的视场角、镜片中心位置和屏幕可视区之间的关系需要在外观阶段就核对，避免后期结构定型后出现镜头偏位或额头区域比例失衡。手电筒功能由背部补光元件承担，在结构设计中要考虑LED发热、柔光片定位以及后盖透光区域的壁厚控制。若局部壁厚不均，成型后可能出现亮斑、缩水或光线扩散不均匀的问题。

　　手机类产品的三维模型还要表达装配分件关系。后盖、中框、前面板、屏幕模组和内部支架虽然在外观渲染图中未必全部可见，但在完整结构数模里应保留各自的安装边界。后盖与中框的扣位通常沿四周边缘布置，扣位数量、深度和拔模角度直接影响拆装手感与连接可靠性。对于量产机型，螺丝柱、定位柱、筋位和卡扣不能只按理想位置摆放，必须预留模具出件空间，避免出现侧向抽芯过多、壁厚突变或尖角区域。

　　接口与出声孔的位置同样需要在整机模型中统一协调。底部区域通常集中充电接口、麦克风孔和扬声器出音孔，开孔既要满足声学和插拔要求，也要兼顾外观对称性。麦克风小孔背后需要预留密封泡棉和收音通道，扬声器出声孔则要与内部音腔、防尘网保持对应。若模型只表现外部孔洞而忽略内部通道，后续做声学验证和防水防尘设计时就会失去参考价值。

　　从尺寸边界看，直板手机的长宽厚需要与屏幕尺寸、电池容量和握持舒适度共同平衡。厚度方向上，摄像头装饰件、后盖弧面、电池仓、屏幕模组和中框钢板层层叠加，任何一个零件的公差累积都可能影响整机最终厚度。建模时应采用自顶向下的骨架思路，先确定主板堆叠区、电池区、屏幕显示区和摄像头避让区，再向外生成外壳曲面。这样做可以避免外观面完成后才发现内部器件无法放入，也能减少曲面反复返工。

　　后盖表面的纹理在三维数据中可通过材质和局部微结构表达，但真正投入模具加工时，还要考虑蚀纹方向、拔模角和表面脱模阻力。深纹理区域若拔模不足，量产时容易出现拖花、拉伤；侧边弧面与平面交接处若圆角不顺，握持时会产生明显棱线。因此模型中的曲面连续性、边线圆角和分型线位置都需要工程化处理，而不是只追求图片上的视觉完整。

　　在跌落与可靠性分析中，手机四角、侧边按键和摄像头凸起区域属于重点关注部位。三维数模可以为后续仿真提供准确质量分布和结构边界，帮助工程师判断电池仓是否需要加强筋、屏幕支架是否需要局部加厚、螺丝柱周围是否需要避免应力集中。对于入门级机型，成本控制同样重要，模型中减少不必要的复杂曲面和多余装饰件，能够降低模具加工与后期装配难度。

　　这类通讯终端模型的价值，在于把外观创意、内部堆叠、制造约束和使用场景整合到同一套数据里。设计师可以据此检查背部摄像头与品牌标识的视觉比例，结构工程师可以核对按键、接口、扣位和筋位，工艺人员也能提前识别壳体分型、表面处理和装配干涉问题。最终呈现的不只是一部黑色直板手机的外形，而是一套可用于产品开发沟通的数字化结构基础。
