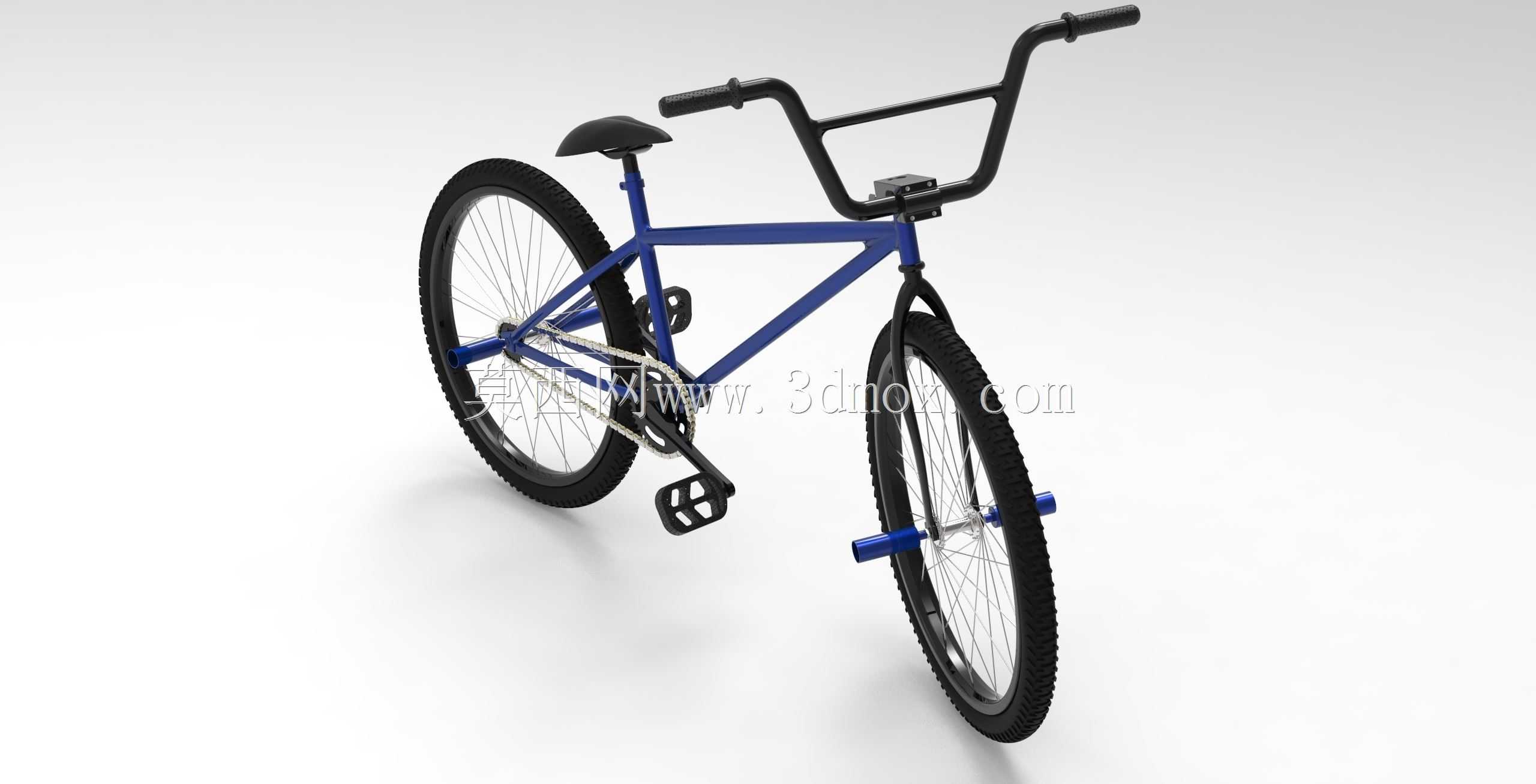

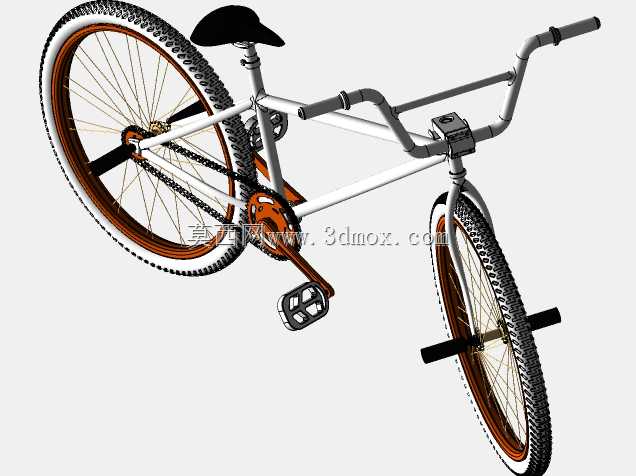

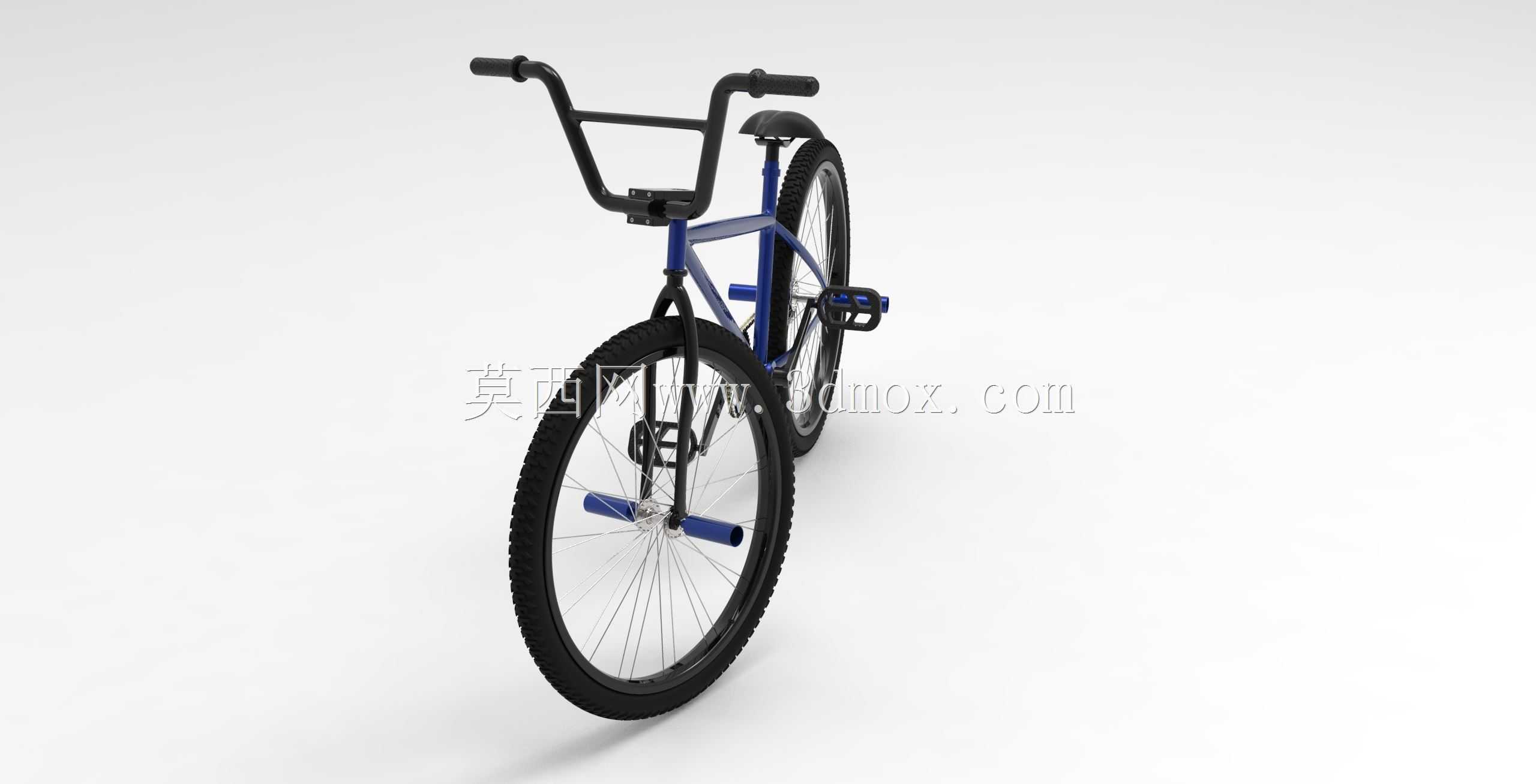

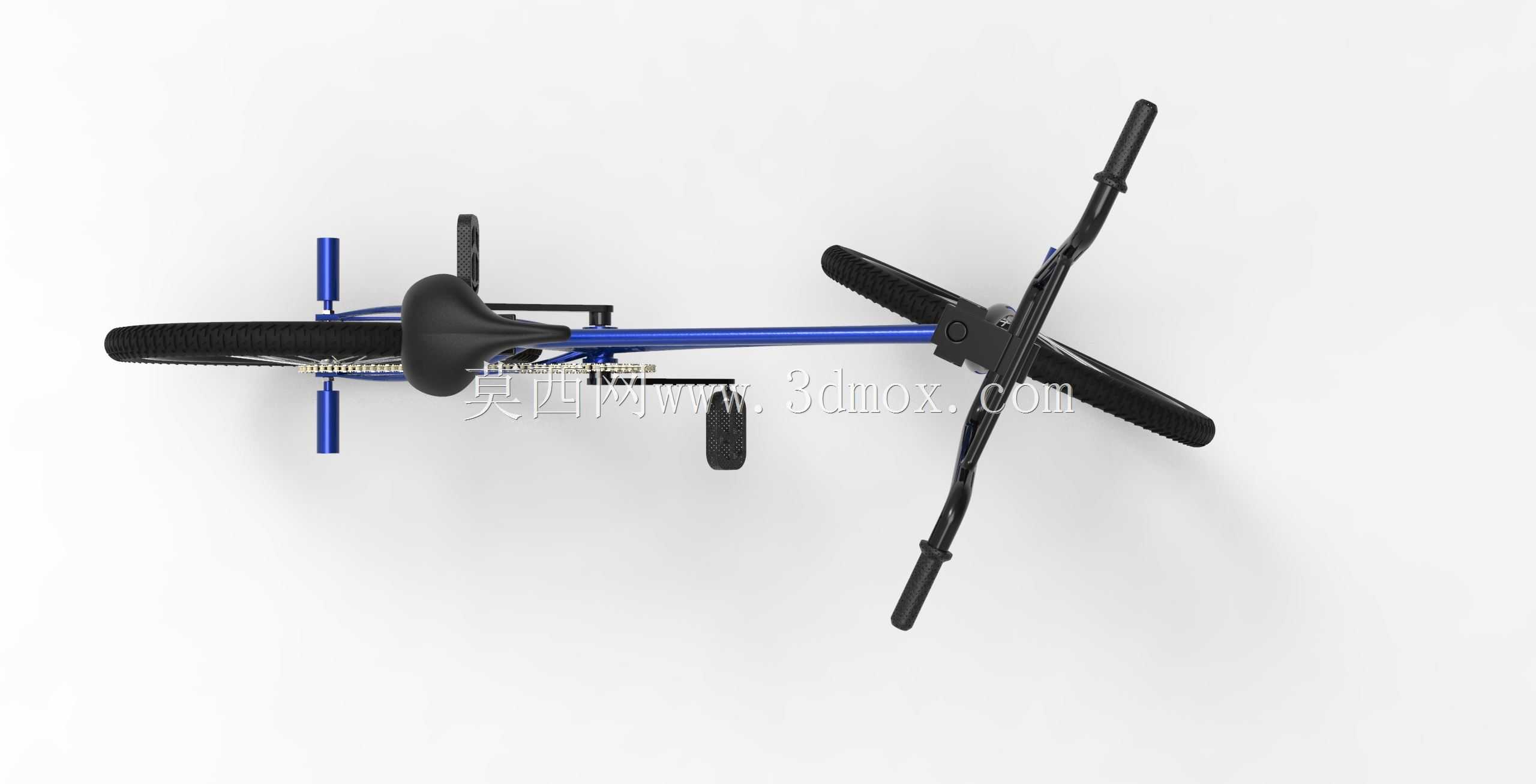

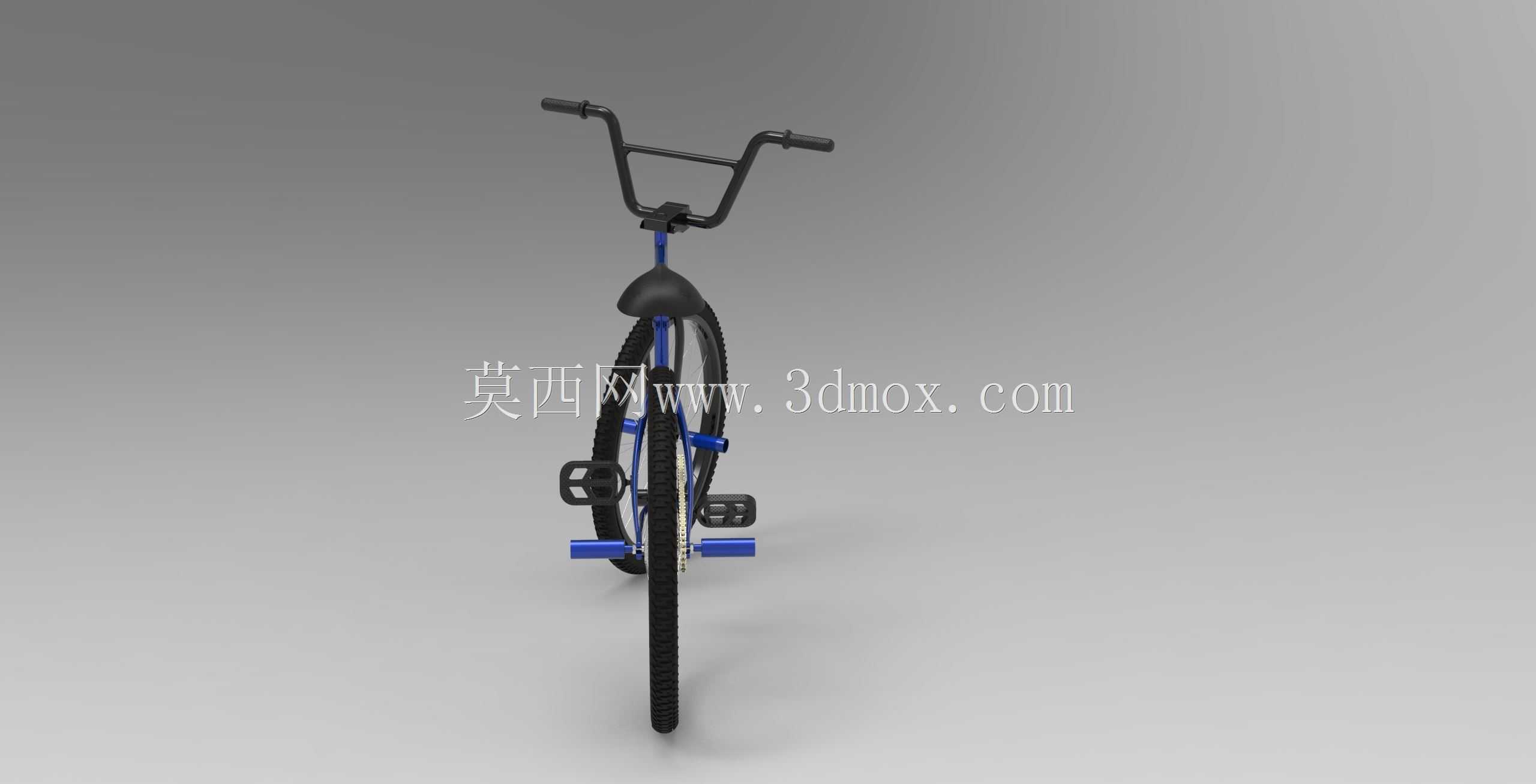

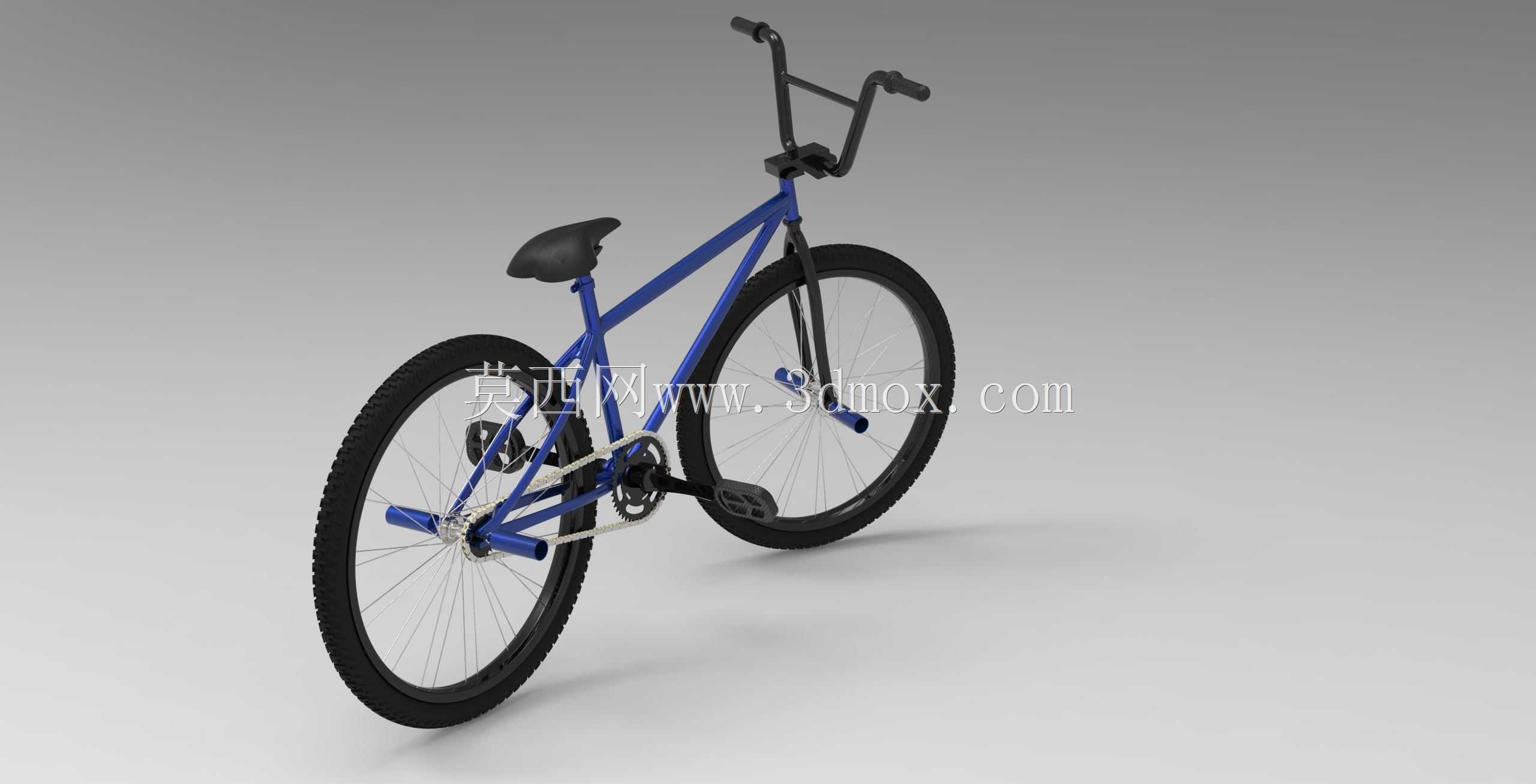

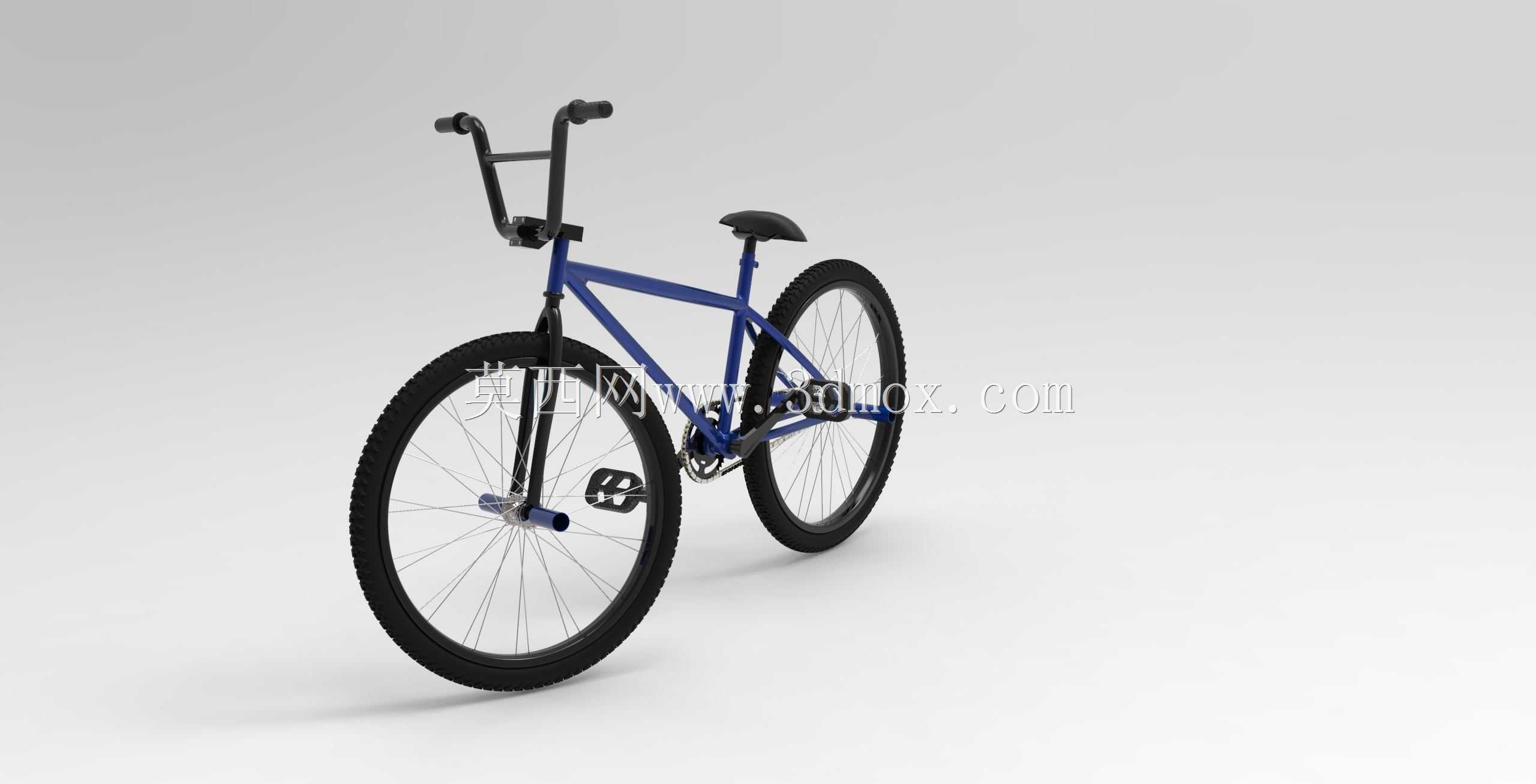

BMX特技小轮车整车结构三维造型

　　这款BMX小轮车的三维造型围绕街头特技骑行与场地竞速两类使用场景搭建，整体结构在普通通勤自行车基础上强化了抗冲击能力与操控灵活性，可用于特技动作模拟、整车结构校核、运动器材展示以及骑行装备开发阶段的空间干涉检查。车架采用高刚度三角形钢管布局，上管与下管走向紧凑，立管角度偏向直立设定，既缩短了整车轴距，也让骑手在抬前轮、豚跳、转把等动作中更容易快速转移重心。车首部位配置升高式BMX车把，把横宽度控制在适合肩宽操控的范围，把立与前叉舵管通过锁紧结构固定，转向时没有多余旷量；前叉为硬叉结构，没有避震阻尼组件，侧向刚性更强，落地时能够把受力直接传递到前轮与车架，避免卸力影响动作精度。轮组部分采用小直径高强度轮圈，辐条沿花鼓均匀排布，

　　外胎表面带有连续块状胎纹，在水泥场地、木质坡道与粗糙街面上都能提供足够抓地力；前后花鼓轴心与车架、前叉的开口槽配合，拆装轮组时不需要额外调整复杂定位结构。传动系统由单速牙盘、曲柄、脚踏、链条与后飞轮组成，没有多速变速组件，既降低了特技过程中掉链、变速部件磕碰损坏的概率，也减少了整车维护点；脚踏表面设置防滑钉结构，鞋底踩踏接触时可形成稳定咬合，做空中动作时脚位不易滑脱。制动部分采用后置夹器布局，刹车线管沿车架下管走线，骑手捏下刹把即可快速锁死后轮，完成甩尾、滑行动作；车把上保留足够的线管转动余量，转把动作时不会拉扯线管造成卡滞。座垫高度明显低于普通通勤自行车，座管插入立管的深度经过安全边界校核，既满足特技时快速收腿、跨坐的需求，

　　也保证座管夹持位置有足够的连接强度。从安装边界来看，整车各旋转部件之间均预留安全间隙：前轮转向至极限角度时，轮胎不会与车架下管、脚踏发生碰撞；曲柄转动到最低点时，脚踏与地面之间保留足够通过高度，坡道起步与转弯时不容易剐蹭地面；链条在牙盘与飞轮之间保持合理张紧范围，长期受冲击载荷时也不易脱离啮合面。建模过程中对管材衔接处的焊缝过渡、轴类零件的同轴度、轮组的径向跳动基准都做了还原，结构工程师可以直接基于该模型拆分车架、前叉、车把、轮组、传动、制动六大模块，逐一校核受力路径。比如在分析落地冲击时，载荷会从前轮轮圈经辐条传递到花鼓，再沿前叉腿传递到首管，最终分散到上管、下管与立管组成的车架三角区，各管的管径与壁厚选择都要匹配这条传力路径。

　　针对街式使用中常见的侧向撞击，车把与把立的连接面、曲柄与中轴的配合位、花鼓轴承的安装位都设置了明确的装配基准，替换不同规格零件时可直接在三维环境中测量边界尺寸，避免物理样件反复试装。该模型也可用于骑行姿态验证，通过调整车把高度、座垫前后位置、曲柄长度，能够模拟不同身高骑手的站立与骑行姿态，确认手腕、膝盖、腰背在操控过程中的活动空间，不会出现肢体与车架、车把干涉的问题。
