剪叉式货物升降输送作业平台

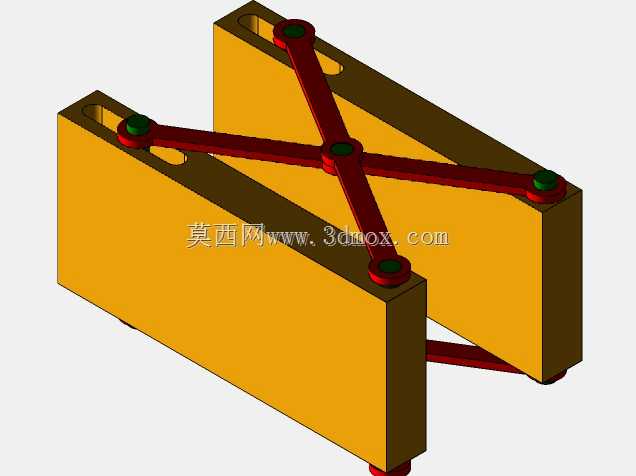

　　该结构以两组平行布置的矩形承载框作为上下安装基面，中间采用交叉铰接的剪臂传递载荷，整体没有多余外罩，运动关系在三维状态下非常直观。上框可作为货台或与上层辊道、夹具、托盘定位面连接，下框则用于固定到车间地坪、设备机架或流水线旁的钢平台上。设计时首先要确认的是闭合状态下的总高度，因为它直接决定设备能否嵌入地坑、进入设备底部空位，或在低矮通道内完成检修；而完全展开后的高度决定有效举升行程，上下两个极限位置都应在模型中保留，方便检查铰接点是否越程、臂体是否与边框开孔发生干涉。

　　剪臂与上下框之间通过销轴连接，端部的绿色衬套区域对应耐磨套或自润滑轴承位置，这类细节在建模时不能只做成视觉装饰，而应按真实装配关系留出同轴孔、端面台阶和润滑空间。中间交叉点是整台设备受力最复杂的位置，承受弯曲、剪切和反复摆动，孔径、臂厚以及销的配合等级需要结合额定载荷核算。上下框侧面的长圆孔并非随意开设，它们为剪臂端点提供水平滑移轨迹，使平台在升降过程中把垂直运动转化为臂端的受控滑动；建模时应保证槽宽与滚轮或滑块尺寸匹配，槽长覆盖全行程，并在端部保留限位与缓冲安装面。

　　在生产现场，这类结构常见于工位间的高度差补偿、工装板换层、箱体或模具的短距离举升，也可嵌入自动化线体作为顶升移栽单元。与导轨式直顶机构相比，剪叉结构收拢后体积小、支撑跨度大，台面在升降过程中抗偏载能力更好；但它对铰接点间隙敏感，销轴磨损后容易出现台面沉降或晃动，因此在三维阶段就要把维护空间考虑进去，例如下框与地坪之间预留拆装销的空间，上框下方留出观察衬套磨损的位置。若用于液压驱动，油缸通常斜向布置在两组剪臂之间，缸体两端铰点的位置会直接影响推力曲线；若采用电动推杆或丝杠，则要核对驱动件在最低位时是否与下框、臂体发生碰撞。

　　从安装边界看，下框的外轮廓决定地脚螺栓或压板的布置范围，承载面宽度则影响货物重心允许偏移区域。台面偏载过大时，一侧剪臂受力显著增加，长圆槽内的滑块会出现单侧挤压，所以实际选型不能只看中心载荷，还要结合货物尺寸、放置方式和输送冲击评估。模型中上下框采用实体块状表达，适合在方案阶段快速验证机构原理；进入详细设计后，可进一步替换为焊接梁板、加强筋和机加工面，并在铰接点附近增加局部加厚。红色剪臂的截面高度决定抗弯能力，臂体越长、行程越大，越需要关注屈曲和侧向稳定性；两组剪臂之间的横向连接杆则用于保持同步，避免平台扭转。

　　对于结构设计人员，这类模型的价值不在于外观渲染，而在于把运动包络、铰点位置和安装接口一次表达清楚。通过在装配中模拟最低位、中间位和最高位，可以检查驱动件长度、销轴拆装方向、台面与周边护栏或输送线的间隙；对于设备选型人员，则可据此判断该升降单元能否放入现有工位，地脚是否与基础预埋件冲突，以及上方取料高度是否符合人工或机械手操作范围。整体结构简洁、原理成熟，适合作为小型货物举升、线体顶升和工装高度调节的基础机构，再按实际载荷与节拍补充驱动、限位和防护细节即可形成完整方案。
