带轮垃圾箱提升倾倒翻转架结构

　　该结构面向环卫、物业、垃圾中转站及小型物料收集点的实际作业需求，核心任务是把标准带轮垃圾箱从地面推入位后抬升，并在高位完成翻转卸料。与单纯垂直提升设备不同，它必须同时解决箱体定位、举升路径、翻转角度和操作安全四个问题，因此机架、托臂、圆弧导轨和弹性助力元件之间的配合关系成为建模重点。

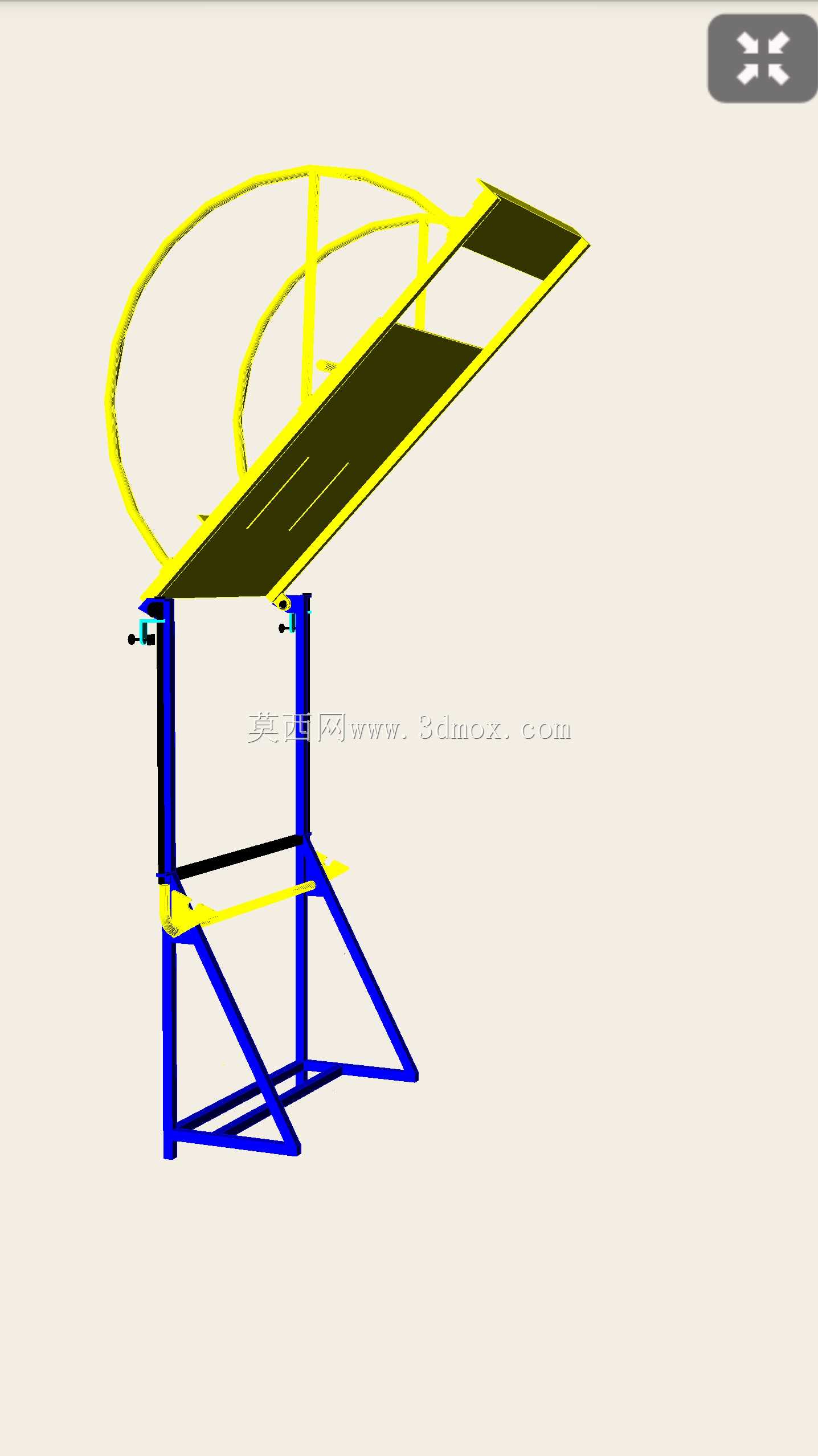

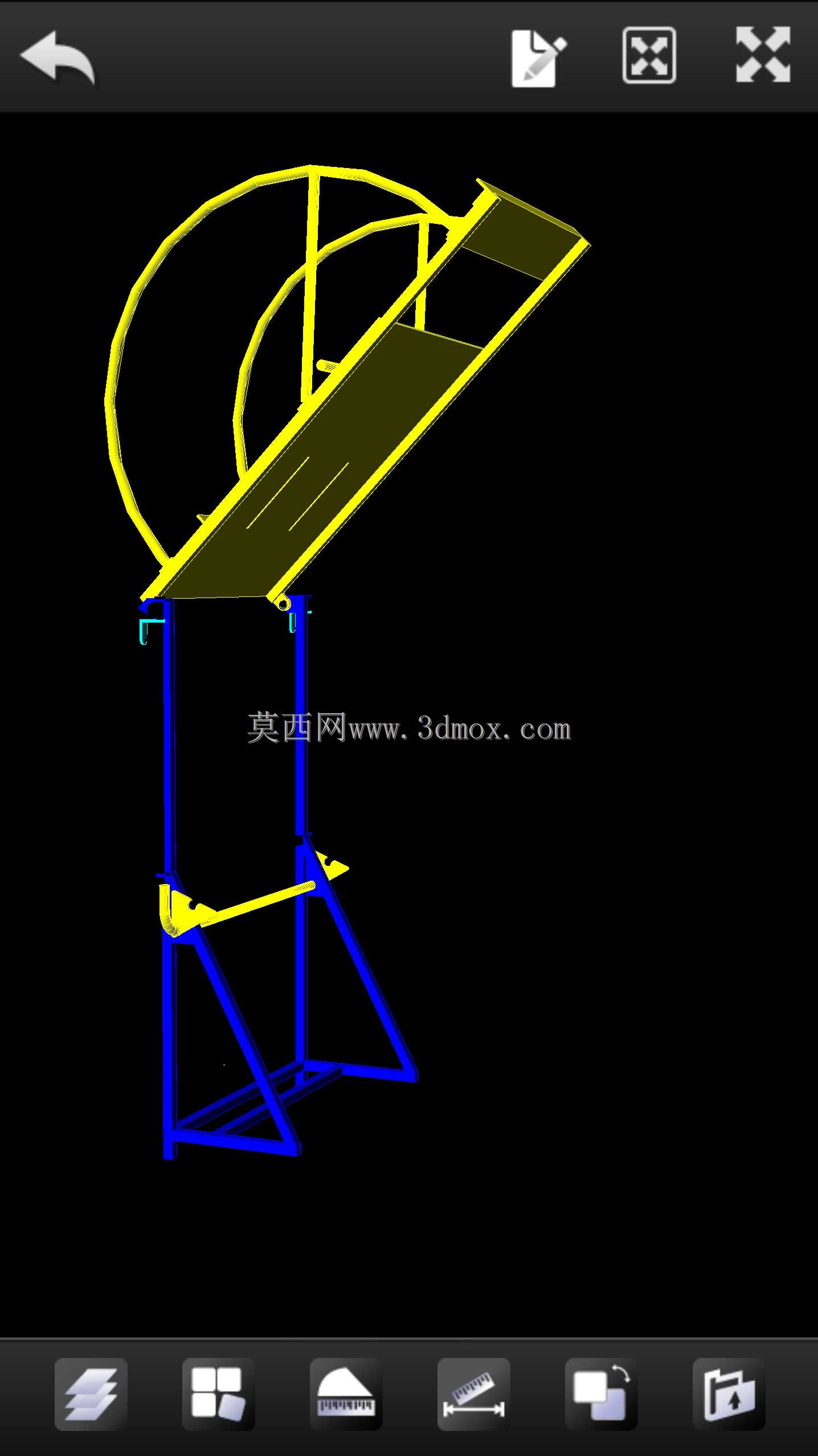

　　从现场使用看，操作人员先将带轮垃圾箱沿低位导向区域推入，使箱体前缘或轮轴位置落在托架约束范围内。托架承担箱体重量，并在上升过程中限制箱体前后窜动；上部黄色圆弧构件相当于翻转导向轨迹，在托架到达一定高度后引导箱体绕铰接点转动，使箱口逐步朝向受料容器倾斜。这样的复合运动能够减少人工掀桶的强度，也避免箱体在倾倒时因重心突变而产生剧烈冲击。

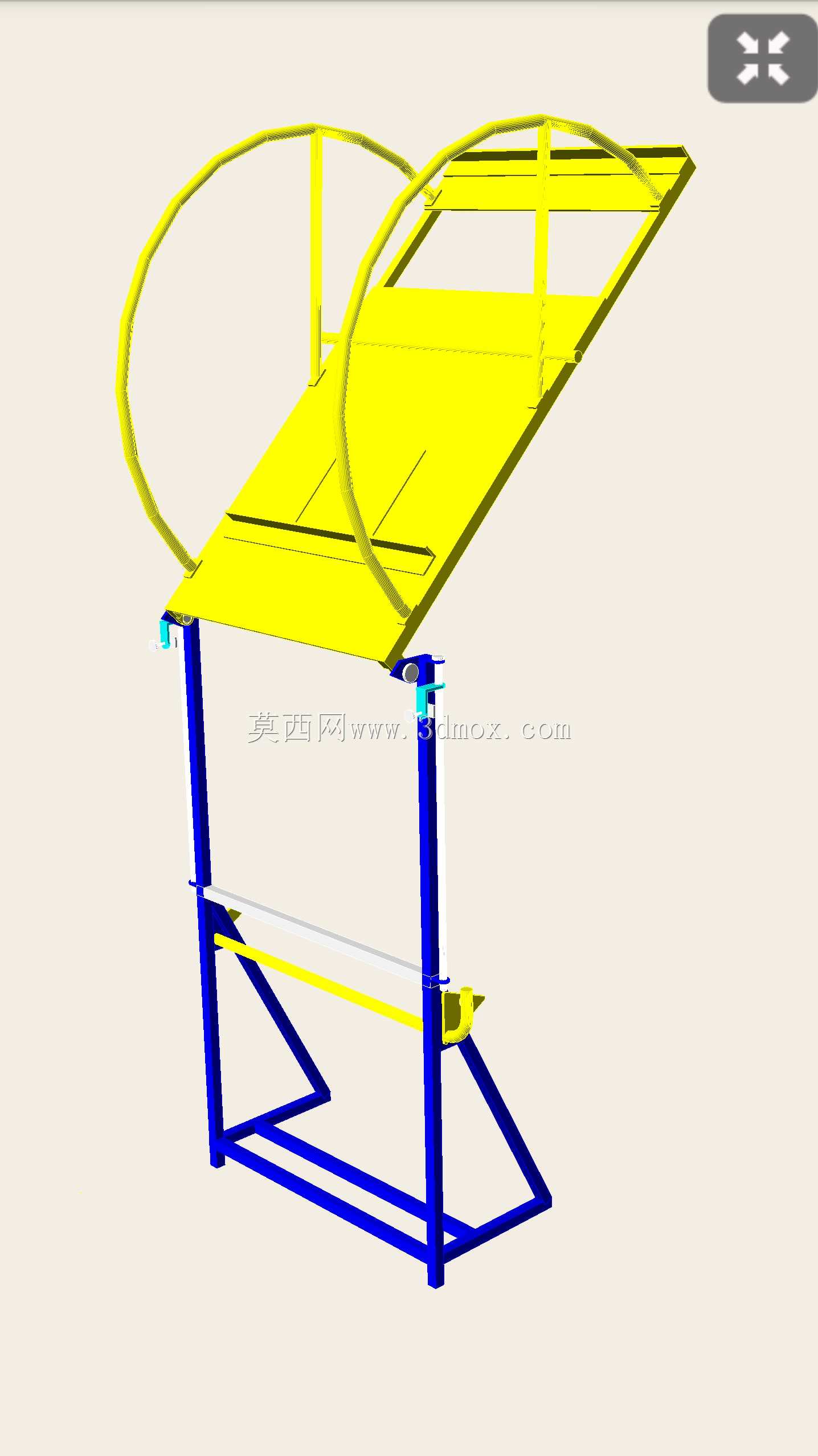

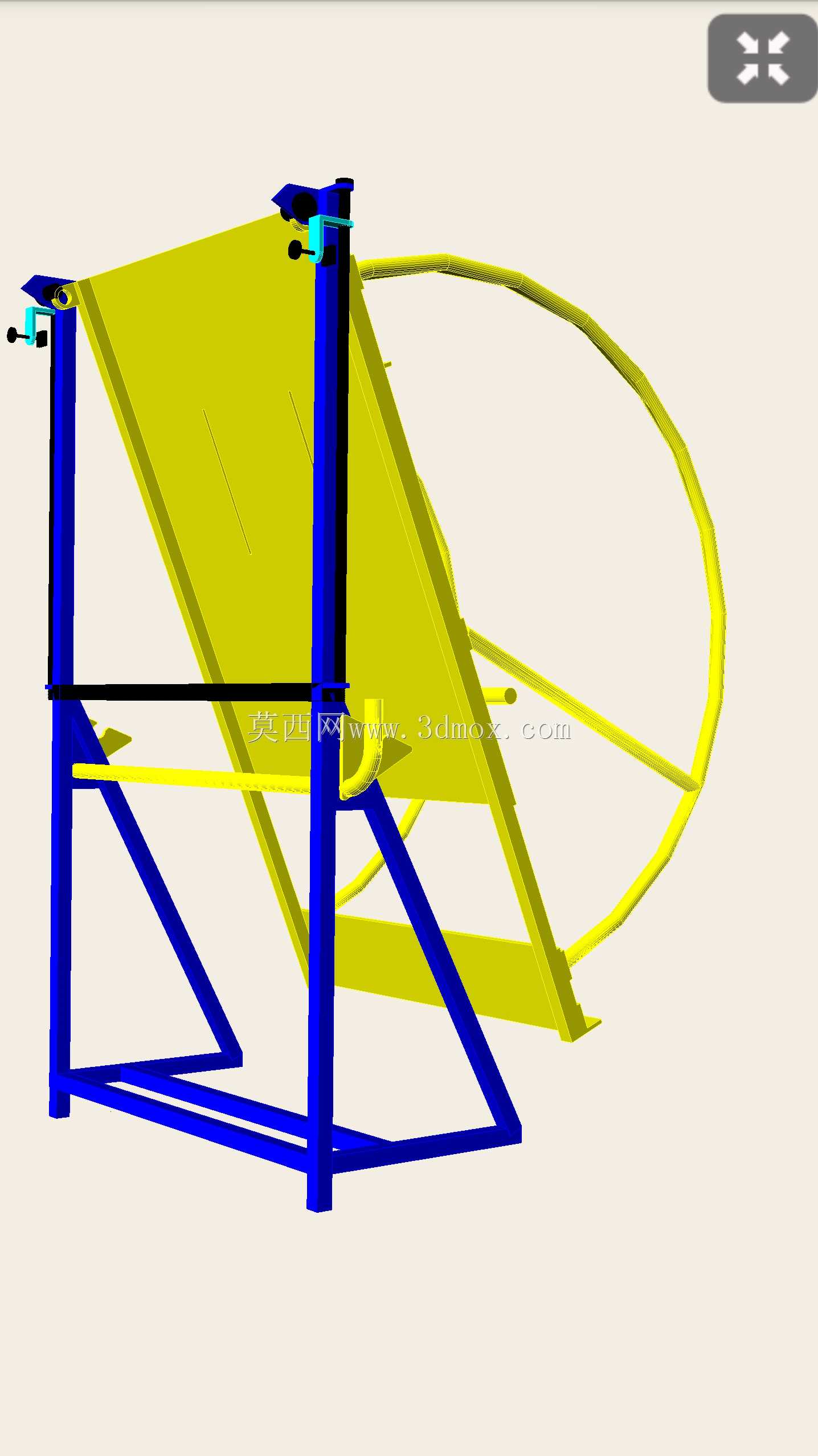

　　机架采用蓝色方钢焊接框架形式，立柱承担竖向载荷，底部斜撑形成稳定三角形，用于抵消举升和翻转时产生的倾覆力矩。设计时需要重点校核立柱根部、斜撑连接节点以及托臂铰接座，因为这些位置在满载工况下会出现拉压复合应力。若用于潮湿或腐蚀环境，还应在三维结构中预留镀锌、喷塑或不锈钢替换件的安装空间，避免后期维护时与周边护罩、料斗发生干涉。

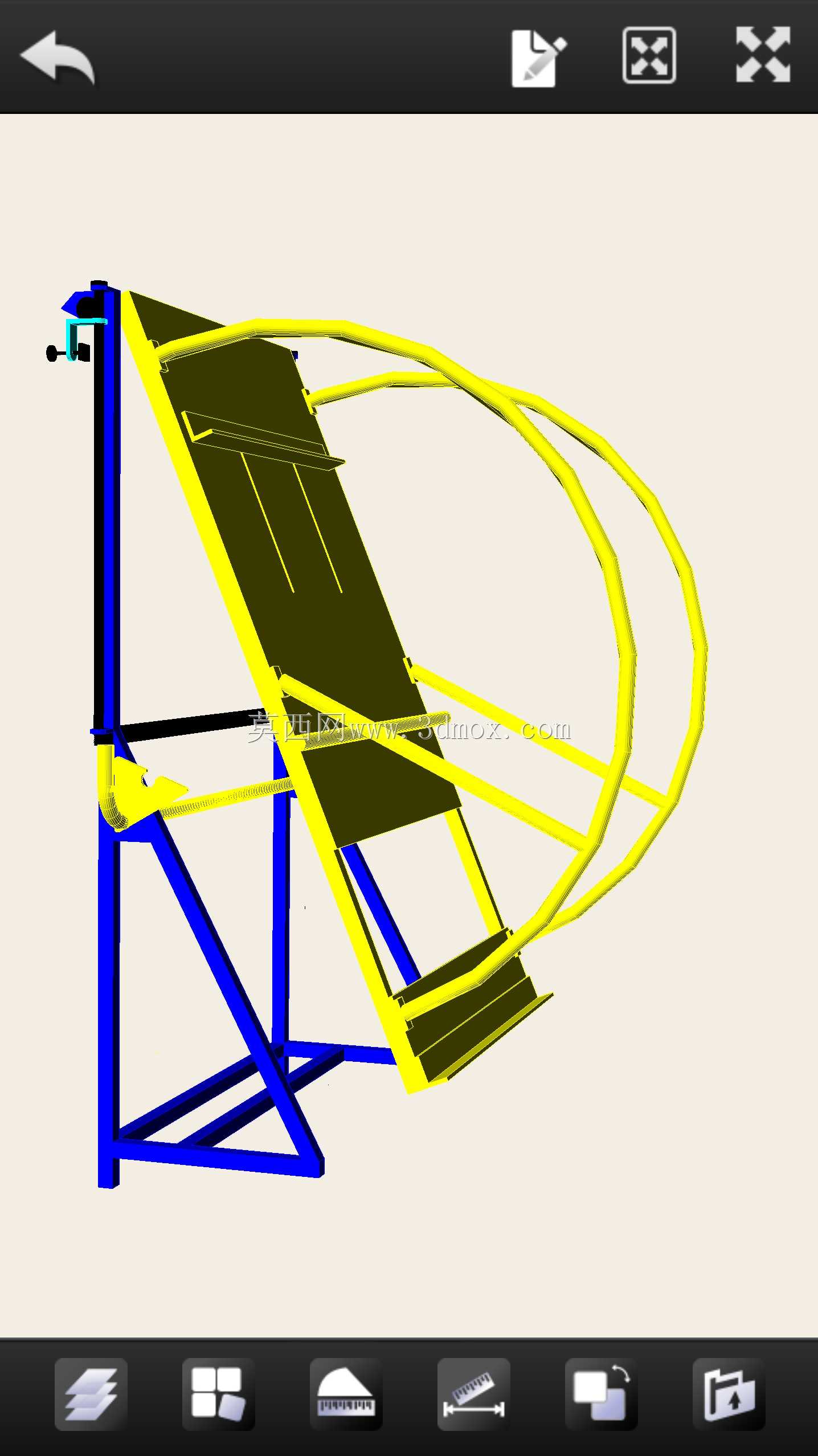

　　上部翻转轨迹不是随意绘制的圆弧，而应结合垃圾箱宽度、轮径、箱体高度和重心位置确定。轨迹半径过小，箱体翻转过快，物料容易在低位撒落；半径过大，则会增加整机高度和操作空间。合理的轨迹应让箱体先完成主要垂直提升，再进入受控翻转阶段，使箱口在接近受料位置时才达到较大倾角。对于常见带轮垃圾箱，托架宽度、入口高度和挡块位置都应按箱体外形留出适当间隙，既方便推入，又不能让箱体在举升中晃动。

　　气弹簧是这一方案中的关键助力部件。成对布置的气弹簧可在举升和翻转过程中提供近似恒定的辅助力，降低人工操作力，并在回程时形成缓冲，避免托架快速砸落。建模时不能只把气弹簧当作装饰杆件，必须确定两端铰点距离、行程、安装角和力值方向。铰点位置直接影响助力曲线：若初始力臂不足，低位启动会沉重；若末端力臂过大，则可能在高位产生不可控的自翻趋势。实际设计中通常需要通过多位置运动仿真，检查气弹簧在全行程内是否与立柱、托架、箱体边缘发生碰撞。

　　该结构的安装边界主要由前方操作区、上方翻转高度和后方受料设备位置决定。前方需要保留垃圾箱推入和转向空间，地面应平整，必要时设置限位块或地脚螺栓。上方要考虑箱体翻转后的最高点，确保与厂房梁、防雨棚或受料斗口保持安全距离。后方则需与受料容器口对齐，使倾倒物料能够准确落入，而不是冲刷在斗壁外侧。若设备安装在移动式底盘上，还需重新核算整机稳定性，尤其是满载翻转时的重心投影必须落在支撑边界内。

　　从功能完整性看，当前结构已经表达了机架、托架、翻转轨迹和助力机构的基本关系，但在工程细化阶段还应补充箱体锁紧、末端缓冲、操作把手和防护板等细节。垃圾箱在翻转前最好设置机械式卡位或压杆，防止箱体因物料偏载而脱离托架；高位可增加橡胶缓冲块，降低铰接点到位时的金属碰撞；侧面可根据需要加装护罩，避免夹手。对于需要频繁作业的站点，还可以在铰接点处选用自润滑轴承或衬套，以提高耐久性。

　　三维建模时应按运动副关系组织零件：底架设为固定件，托架与立柱之间建立举升铰接或滑动约束，气弹簧两端分别连接机架和活动构件，垃圾箱作为被夹持负载参与重心校核。通过不同箱体规格的替换装配，可以检查该架体的通用性；通过调整圆弧导轨半径、托臂长度和气弹簧铰点，可以在不重新设计整体框架的情况下优化操作手感。这种以运动轨迹和助力曲线为核心的设计方式，比单纯追求外观造型更贴近现场卸料作业。
