带轮式多管路弯头动力装置结构设计

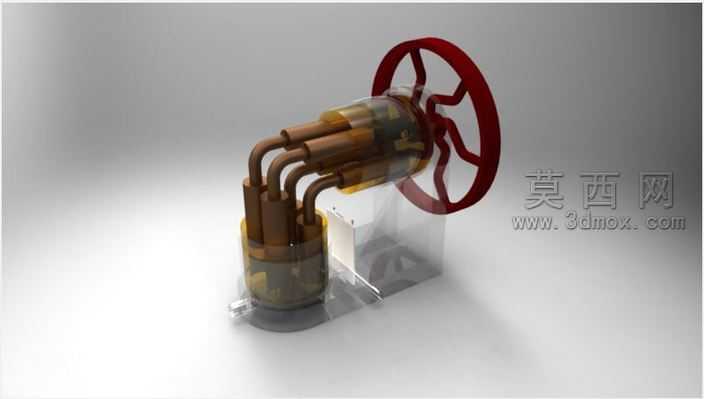

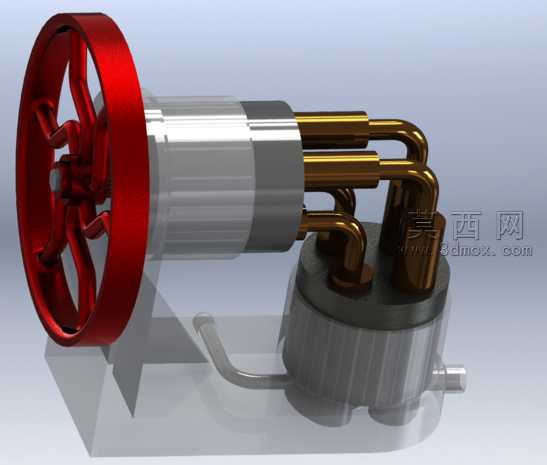

本作品为带轮式多管路弯头动力装置的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先对装置的核心组成部分进行拆分建模：左侧的红色带轮采用旋转凸台特征生成轮体基础轮廓，再通过拉伸切除与圆周阵列完成轮辐的镂空结构设计，保证轮体轻量化的同时兼顾结构强度，轮缘部分做了圆角过渡处理避免应力集中。中部的缸体部分采用分层拉伸的方式构建，外层设置金属质感的包覆层结构，通过不同直径的圆柱凸台拼接形成阶梯状的缸体外形，端面做了倒角处理提升装配适配性。右侧的多组弯头管路采用扫描特征完成建模，首先绘制管路的三维路径草图，路径包含多段圆弧过渡与直线段衔接，弯头转弯处均采用标准圆角半径保证流体通行顺畅，再沿路径扫描生成等直径的管路实体，管路与缸体的连接位置做了贴合面的配合处理，保证装配关系准确。底部的基座部分采用拉伸与圆角结合的方式构建，侧面设置外接管路接口，整体结构的装配关系通过同轴心、重合、距离等标准配合完成约束，所有部件无干涉情况。渲染阶段采用Keyshot完成材质与场景设置，带轮部分赋予高光泽红色烤漆材质，调整粗糙度参数模拟漆面的细腻反光效果；缸体外层赋予磨砂银色金属材质，内层设置深灰色哑光工程塑料材质形成层次区分；弯头管路赋予抛光黄铜金属材质，调整金属度与反射参数呈现铜质管件的温润金属光泽；基座部分赋予半透明磨砂工程塑料材质，模拟轻量化工程塑料的半透视觉效果。场景设置采用浅灰色渐变背景，添加柔和的环境光与主辅光源，主光源从左上方照射投射出柔和阴影，突出装置的结构层次与材质质感，整体渲染效果清晰展现各部件的结构形态与装配关系。设计过程中重点考量了弯头管路的排布合理性，多组弯头采用分层排布的方式避免管路干涉，同时保证管路走向符合流体输送的路径需求，带轮与缸体的同轴度设计保证动力传输的稳定性，整体结构兼顾了功能性与视觉表现，可作为五金管件类动力装置的结构参考模型使用。
