星型排布活塞连杆组合结构三维设计

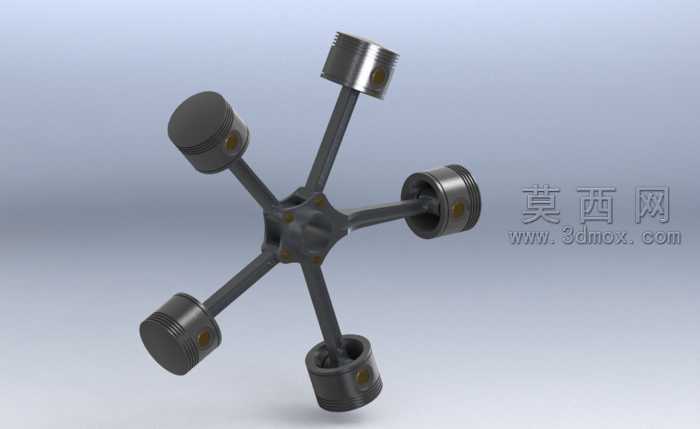

本作品为星型布局的活塞连杆组合结构三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心星形连接毂为基准定位核心，通过圆周阵列特征完成六组连杆安装位的均匀排布，确保每一组连杆与中心毂的连接角度完全一致，保证结构的动平衡基础。建模过程中对活塞部分做了精细化特征处理：活塞头部的气环槽、油环槽采用切除拉伸加圆周阵列完成，环槽的宽度、深度参数参考通用内燃机活塞设计规范设定，活塞销孔位置与连杆小头的配合尺寸做了同轴度约束，避免装配干涉。连杆部分采用扫描特征完成杆身的工字型截面构建，既还原了真实连杆的轻量化结构特征，也保证了杆身与大小头过渡位置的圆角平滑过渡，大头与中心毂的铰接位置添加了同轴心配合约束，小头与活塞销的位置做了间隙配合设定，还原真实的装配关系。中心连接毂采用多实体合并建模，六个连接凸台与中心基体做了融合处理，凸台与连杆大头的连接面做了贴合约束，保证铰接结构的可动性。材质渲染阶段，活塞部分赋予铝合金材质，调整金属粗糙度参数模拟铸铝活塞的哑光金属质感，环槽位置添加轻微的磨损质感提升真实度；连杆与中心毂部分赋予锻钢材质，调整金属反射参数呈现高强度钢材的深灰金属质感，铰接位置添加轻微的润滑油渍细节增强真实感。渲染场景采用渐变浅灰背景，添加三点布光系统：主光源从侧上方打亮结构主体，突出活塞顶部与连杆杆身的轮廓，辅光源从侧后方补光消除暗部死黑，顶光勾勒中心毂的结构轮廓，最终渲染图清晰呈现六组活塞连杆沿中心毂均匀放射排布的星型结构，完整展示了该类动力组件的空间布局特征，可用于星型发动机原理演示、机械结构教学等场景的参考素材，建模过程中所有特征均保留参数化历史，可根据需求调整活塞数量、连杆长度、中心毂尺寸等参数，适配不同规格的星型动力结构设计需求。
