悬挂式吊盘称重装置结构设计

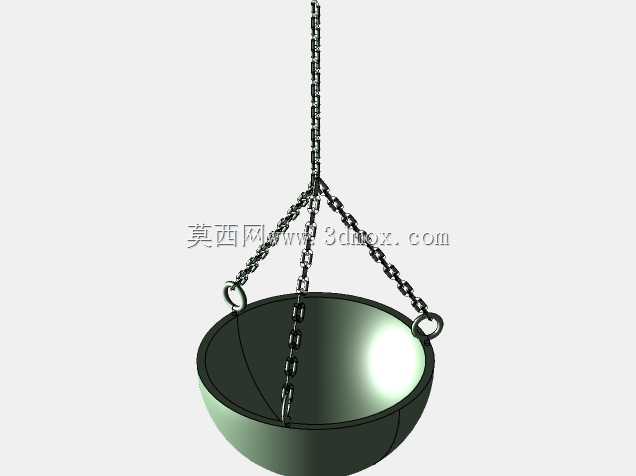

　　该悬挂式吊盘称量装置的核心承载件为半球形敞口吊盘，盘体采用深拉成型的薄壳结构，半球形曲面可在物料投放时自动向盘底中心聚拢，避免散粒状、小块状被称物在盘内局部堆积造成偏载，盘口边缘做卷边强化处理，既提升盘体径向抗形变能力，也可消除锐边划伤操作人员的安全隐患。盘体上部沿圆周均匀分布三个吊点，吊点采用铆接固定的吊环结构，三点呈120°夹角排布，确保起吊后盘体始终保持水平状态，不会因单侧载荷出现倾斜洒料。

　　吊点与上部主吊链之间采用三级分链结构连接，每根分链由多个标准链环首尾扣合组成，链环采用圆钢弯制后焊接成型，对接焊缝做打磨平滑处理，避免链环铰接位置出现应力集中。分链向上汇聚于顶部的中心连接环，中心连接环同时扣合主吊链的下端链环，主吊链采用与分链同规格的链环依次串联，上端可直接挂载于外部固定支架、起重吊钩或称重传感器的挂载端，链条的铰接结构允许吊盘在小范围内自由摆动，抵消被称物投放时的侧向冲击力，避免硬连接造成的挂载端结构损坏。

　　盘内放置的柱状构件为称量校准与载荷传递组件，其外壳采用阶梯轴式结构，两端分别设置连接接口，可适配不同规格的称重传感器或配重校准块，构件外壳做防滑滚花处理，人工取放校准组件时不易滑脱。该构件直接放置于吊盘底部的中心定位凹坑内，凹坑与半球形盘体一体冲压成型，可保证柱状构件的轴线与吊盘的中心轴线完全重合，让载荷沿竖直方向均匀传递至上部挂载点，避免偏载造成的称量误差。

　　从实际应用场景来看，这类悬挂称量装置可直接配套在生产线的物料暂存工位上方，完成小批量零件、原料的快速称重计量，也可用于实验室、仓储盘点环节的样品称量，相比台式天平，其悬挂式结构不占用工作台面空间，对放置场地的平面度无硬性要求，尤其适合空间局促、作业台面需要预留操作位置的工况。

　　设计过程中，链条的安全系数取5倍以上额定载荷，链环的弯曲半径需保证相邻链环可自由转动，无卡滞干涉；吊盘的壁厚根据额定称量值做匹配，满载时盘口的径向变形量需控制在千分之二以内，防止变形后吊点位置偏移影响称量精度。三个吊点的安装位置需做同轴度校验，任意吊点与理论圆周位置的偏差不超过0.5mm，避免起吊后盘体出现倾斜。安装边界方面，装置总高度由主吊链长度、分链展开长度与吊盘深度共同决定，上部挂载点需预留至少一个链环厚度的安装空间，吊盘周围需预留不小于盘体半径的摆动余量，防止吊盘升降或受载摆动时与周边设备、结构发生碰撞。

　　该结构的另一优势在于维护便捷，所有链环均为标准件，出现磨损、变形时可单独更换，无需整体更换链条总成；吊盘的半球形曲面无清洁死角，称量完粉状、颗粒状物料后可直接擦拭清理，不会出现物料残留影响后续称量精度的问题。盘体与链条之间为铰接连接，拆卸时只需打开吊点处的连接扣即可快速分离盘体与链条组件，方便对不同量程的吊盘进行更换，适配不同范围的称量需求。
