双孔手动办公纸张冲孔器结构设计

　　这款手动双孔打孔器主要面向日常纸质文件装订场景，在行政办公、资料归档、学校文印、财务票据整理以及小型设计工作室中使用频率较高。它通过人力按压上盖完成冲孔，不需要外接气源或电源，结构紧凑，移动方便，适合放在桌面或文件柜旁随取随用。实际使用时，纸张先从前端开口送入，依靠底座上的定位挡边确定孔位边距，再由两根平行冲头同步下行，在纸张上切出两个标准圆孔，便于后续装入活页夹或档案夹。

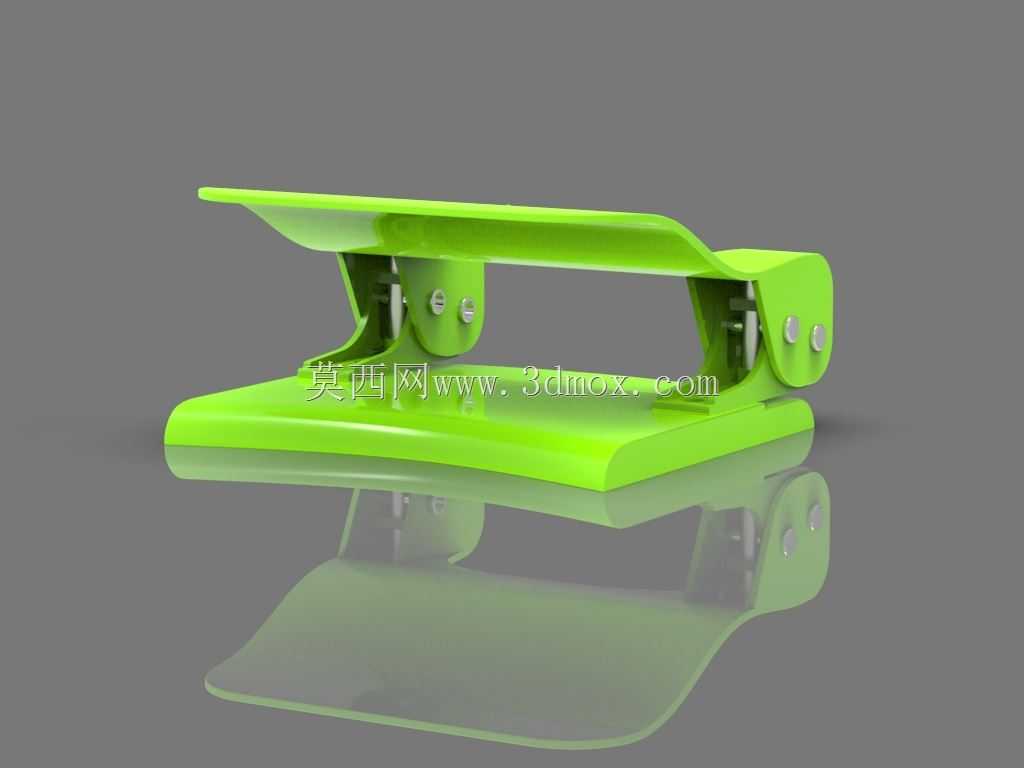

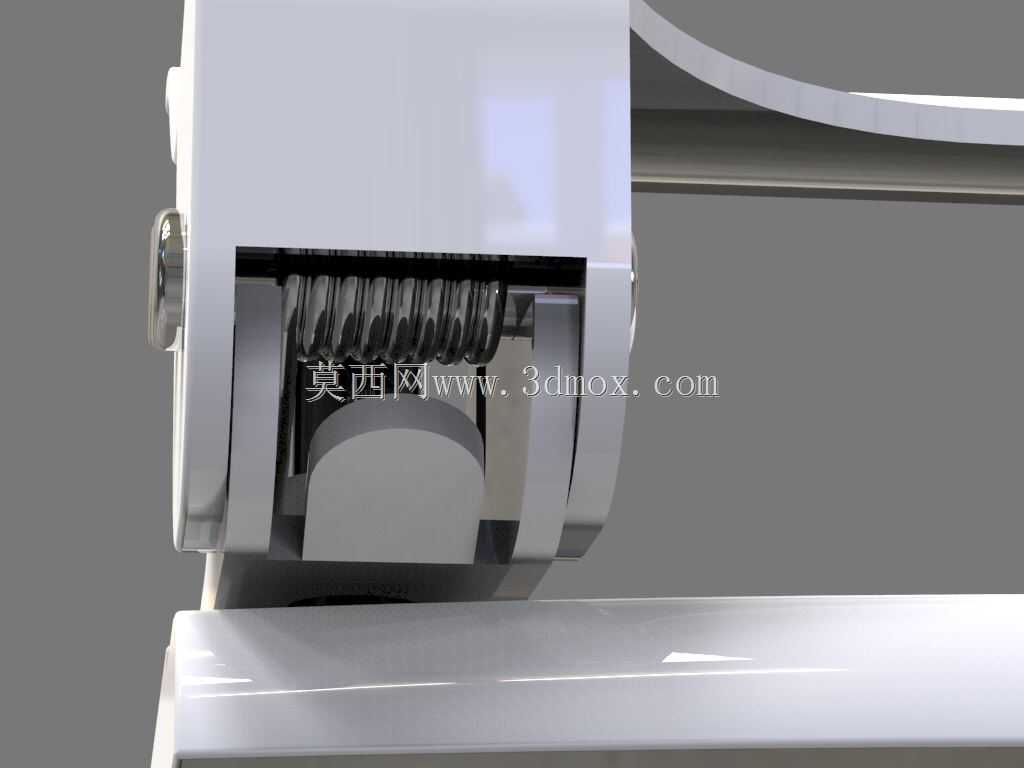

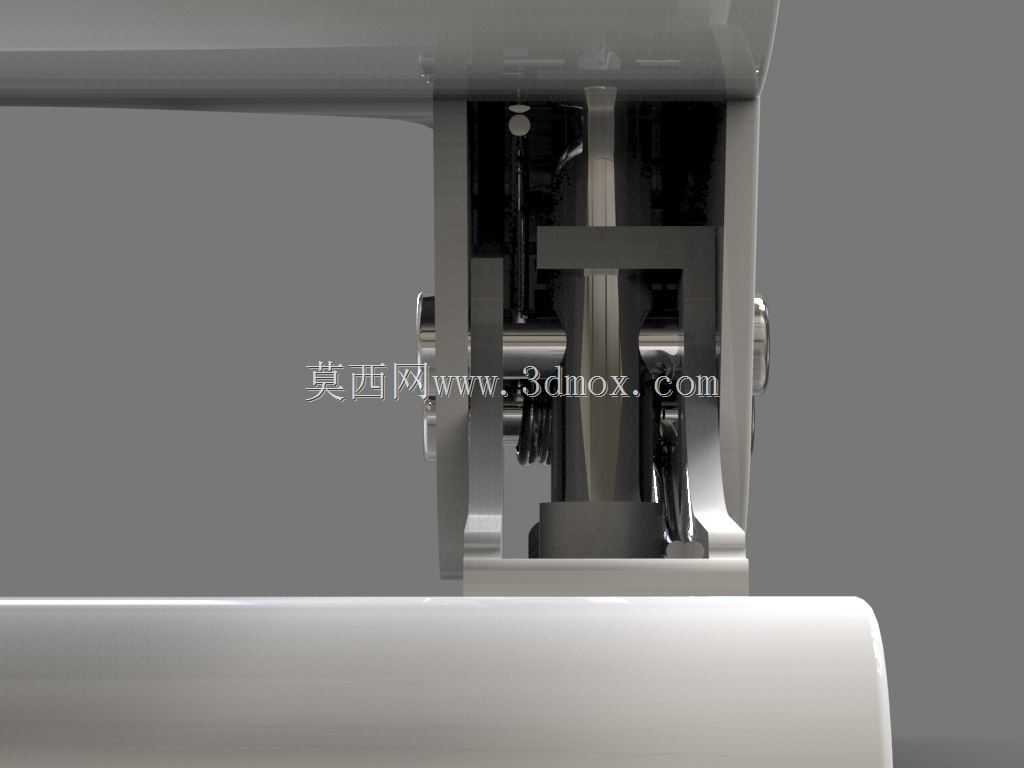

　　从功能实现看，核心动作集中在杠杆增力、冲头导向和废料排出三个部分。上盖采用弧形悬臂形态，既形成较长的力臂，降低手部按压力，也让操作者手掌能够自然贴合施力。两侧铰接点把上盖的圆弧摆动转化为冲头组件的近似直线运动，冲头与底座孔位保持严格同轴，避免切口出现毛刺或撕裂。底座内部预留纸屑通道，冲下的圆形纸片直接落入下方空腔，减少卡料风险，也保持工作面整洁。前端通常设置可抽拉或翻转的定位标尺，用于适配不同幅面纸张的孔距要求，保证批量文件冲孔位置一致。

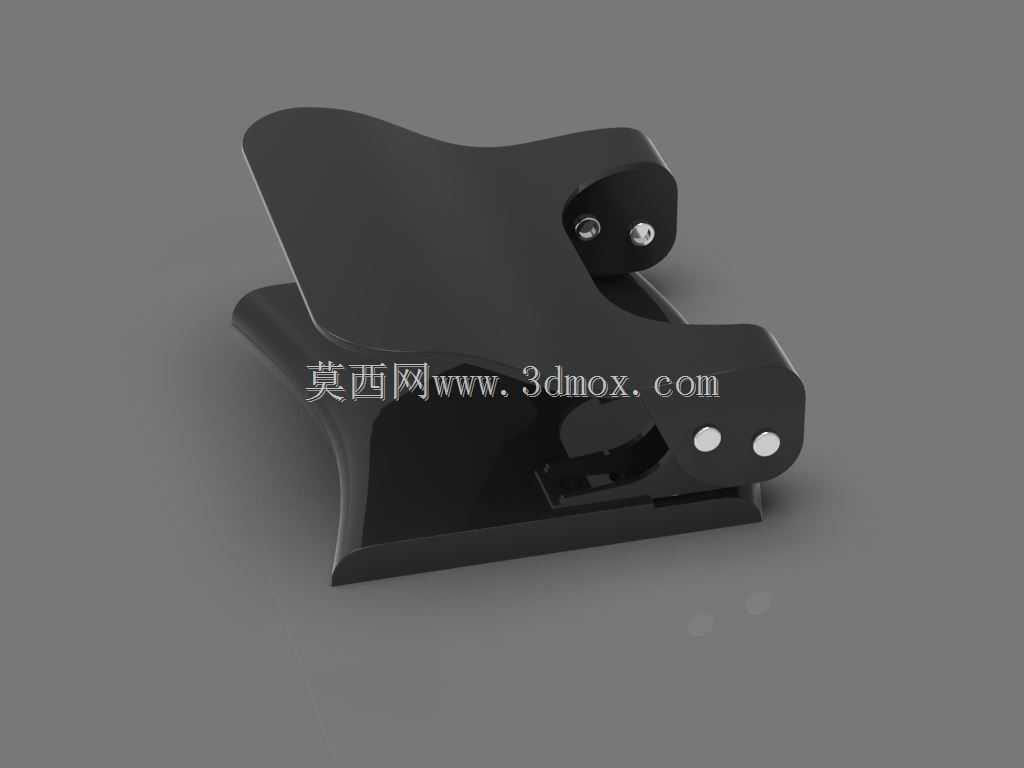

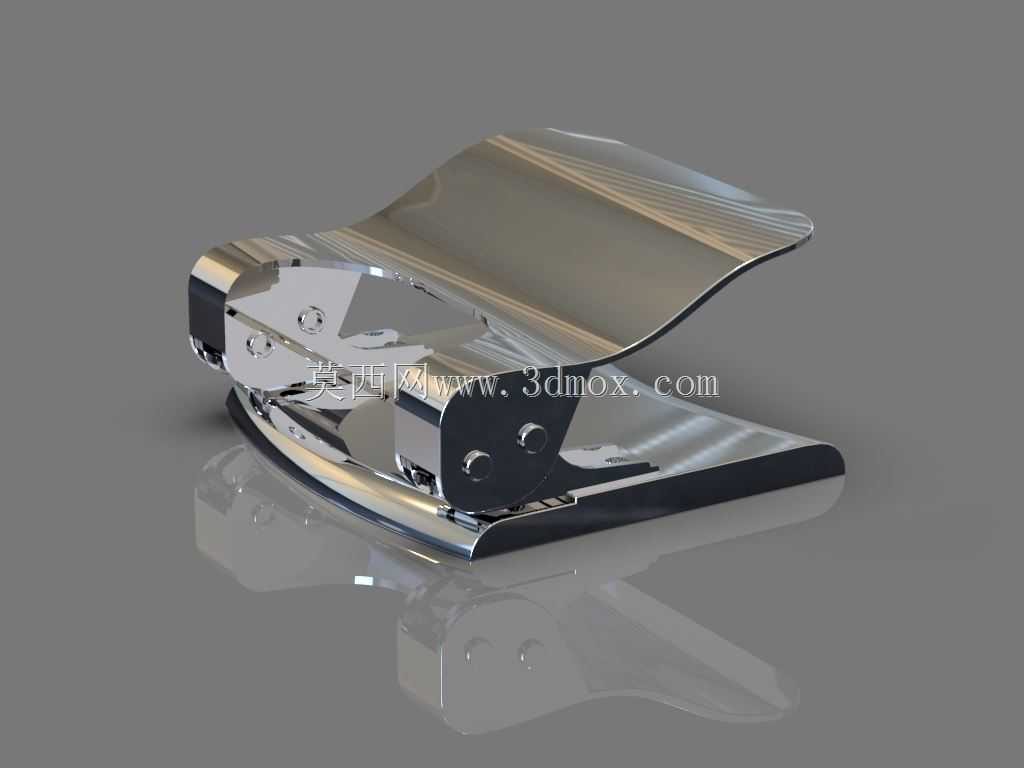

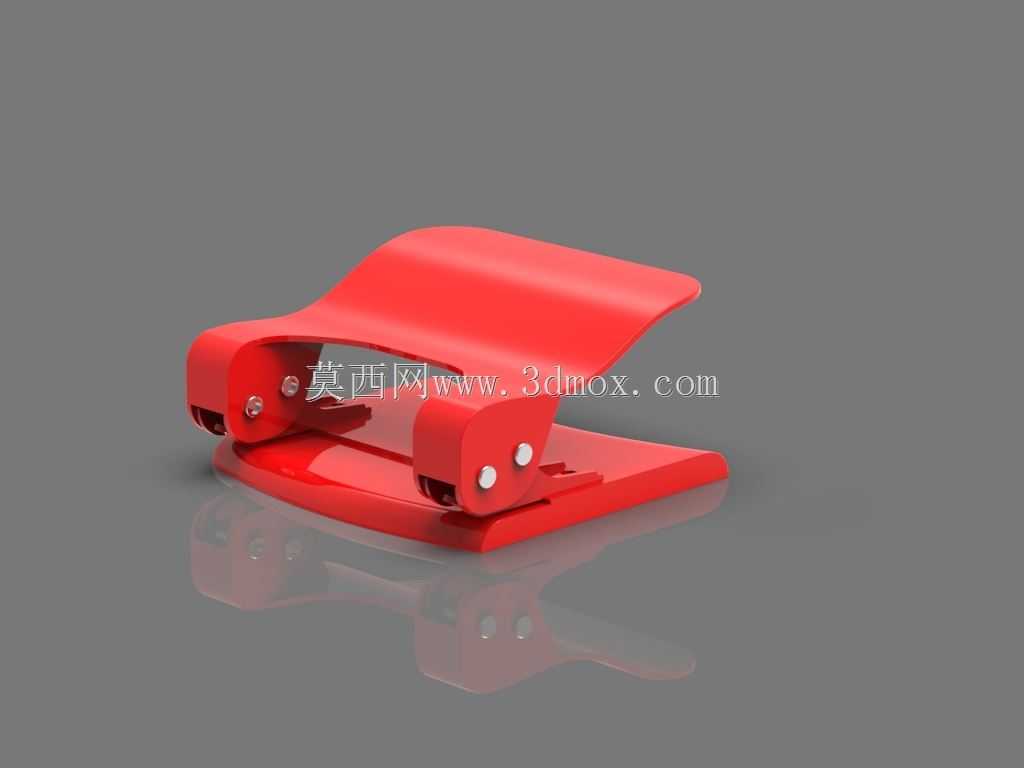

　　设计思路上，这类产品并不追求复杂机构，而是在可靠性、手感和成本之间取得平衡。外露的上盖和底座多采用薄板冲压后折弯成型，轮廓圆润，边角没有尖锐棱线；红色表面处理既提升辨识度，也形成均匀耐磨层。关键受力部位通过铆钉或小轴连接，装配后转动间隙小，长期使用不易松旷。冲头作为易损工作部件，需要具备较高硬度和锋利刃口，因此在建模时要重点控制其外径、内空排屑结构以及与底座凹模的配合间隙。间隙过小会导致摩擦阻力增大，间隙过大则容易使纸张切口起毛。

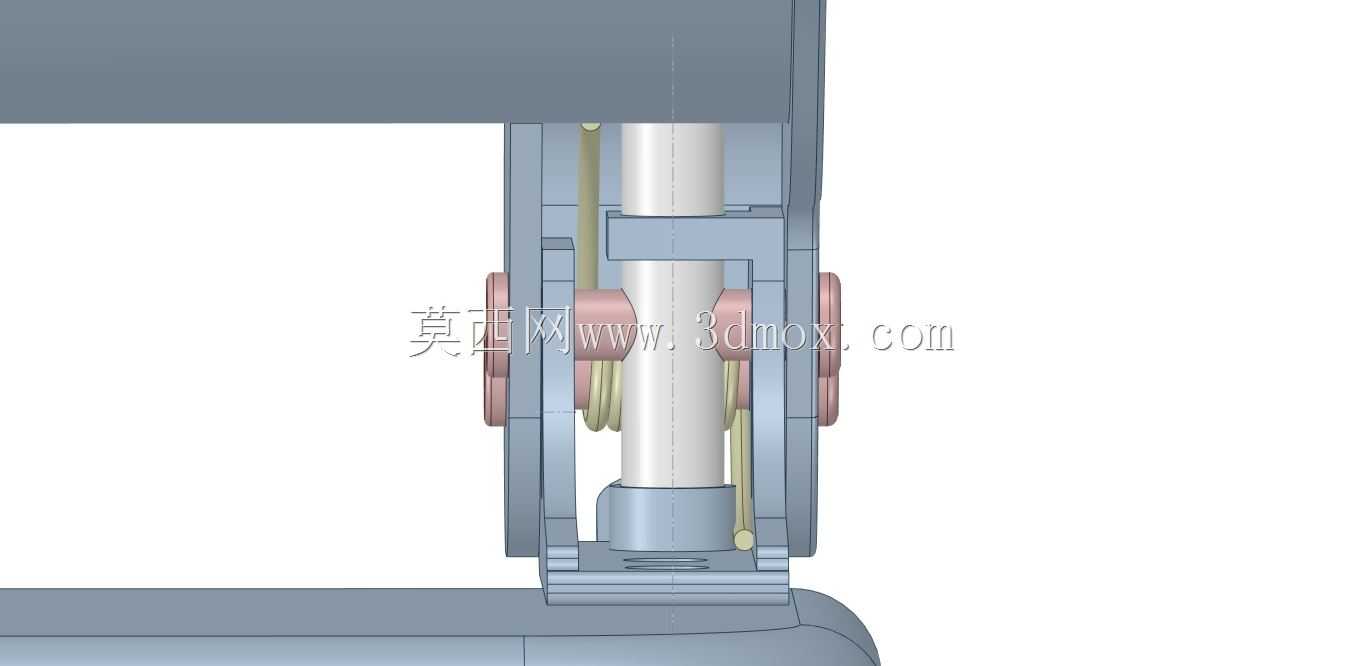

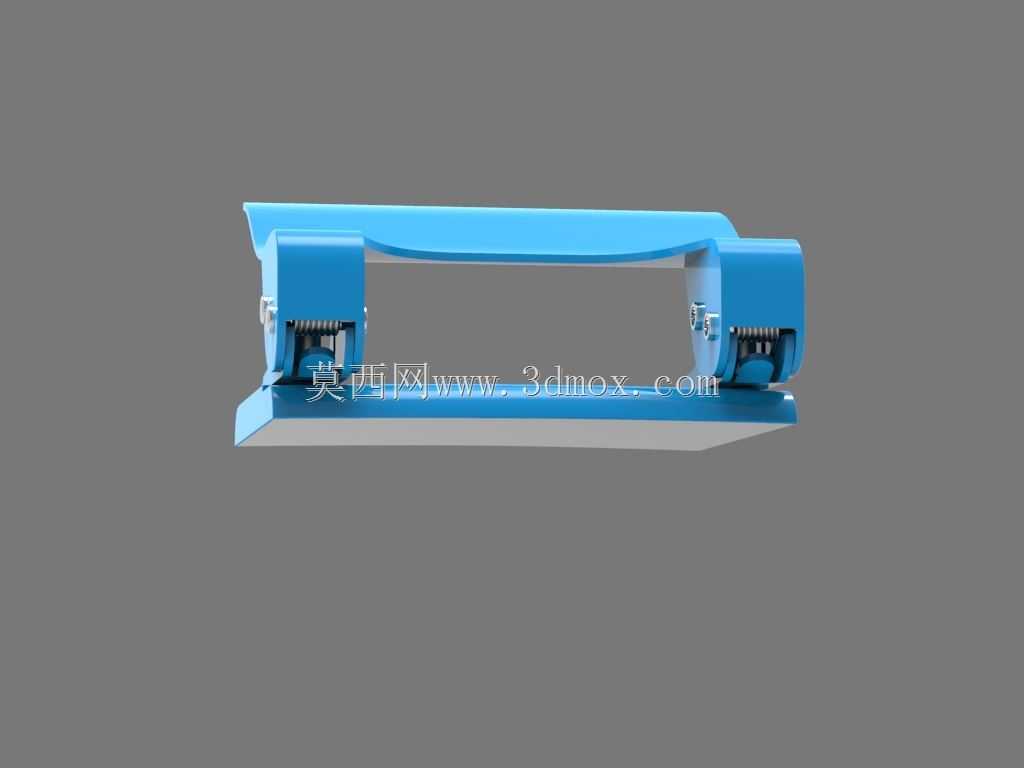

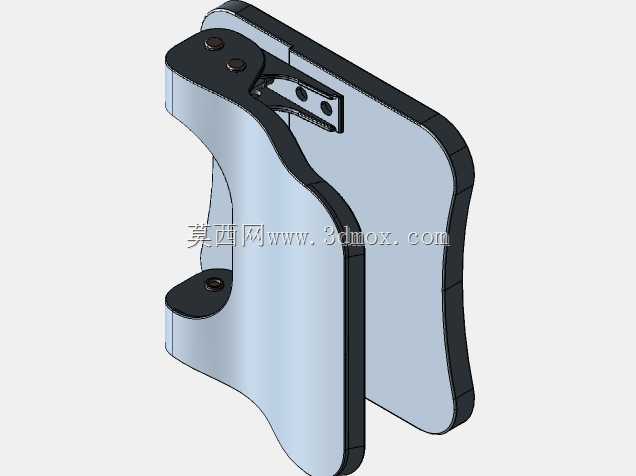

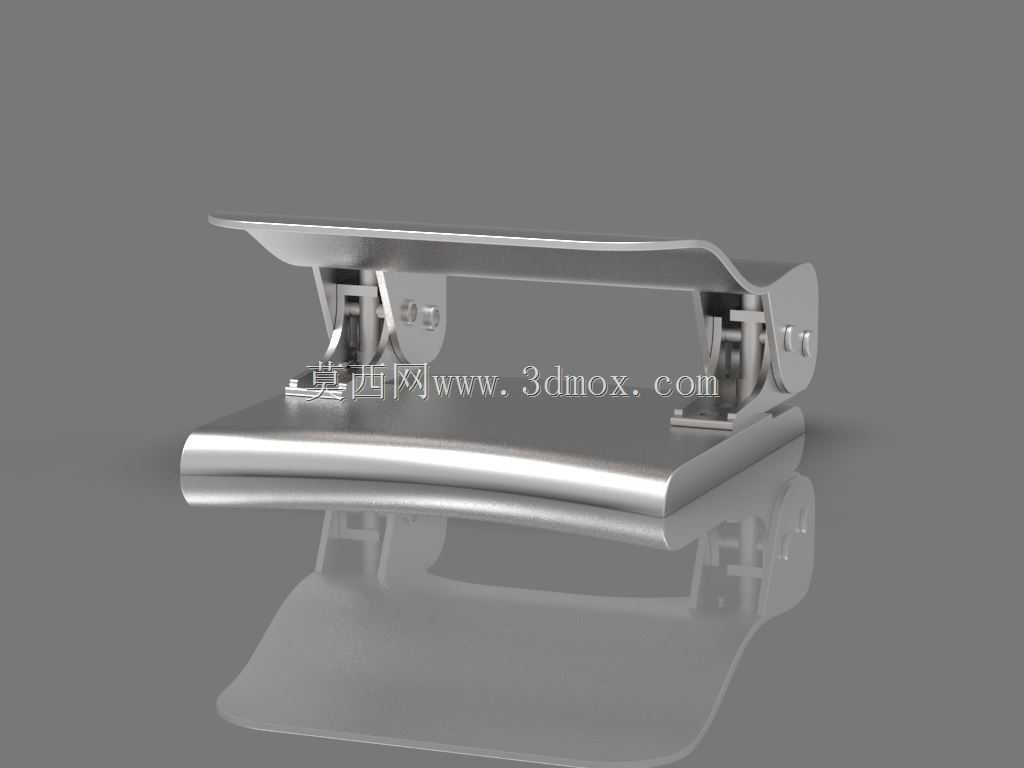

　　外形尺寸方面，整机属于桌面级小型工具，长度方向覆盖纸张送入区和手部按压区，宽度由两孔标准间距及两侧铰接支座决定，高度在张开状态下满足手指伸入和上盖摆动空间，闭合状态则便于收纳。安装边界并不涉及设备基础固定，放置时只需保证底座底面平整、四周留有取放纸张的操作空间；若用于固定工位，也可在底座预留孔位将其锁定在工作台板上。三维建模时需要特别检查上盖极限开合角度、冲头行程、铰接轴同轴度以及底座刃口与冲头的对中关系，同时关注手指操作区域与运动件之间的安全距离。通过完整表达钣金壳体、销轴、冲头、弹簧复位件和定位结构，可以为后续工程图输出、干涉检查和样机制作提供直接依据。
