带挂钩拉伸复位弹簧结构设计

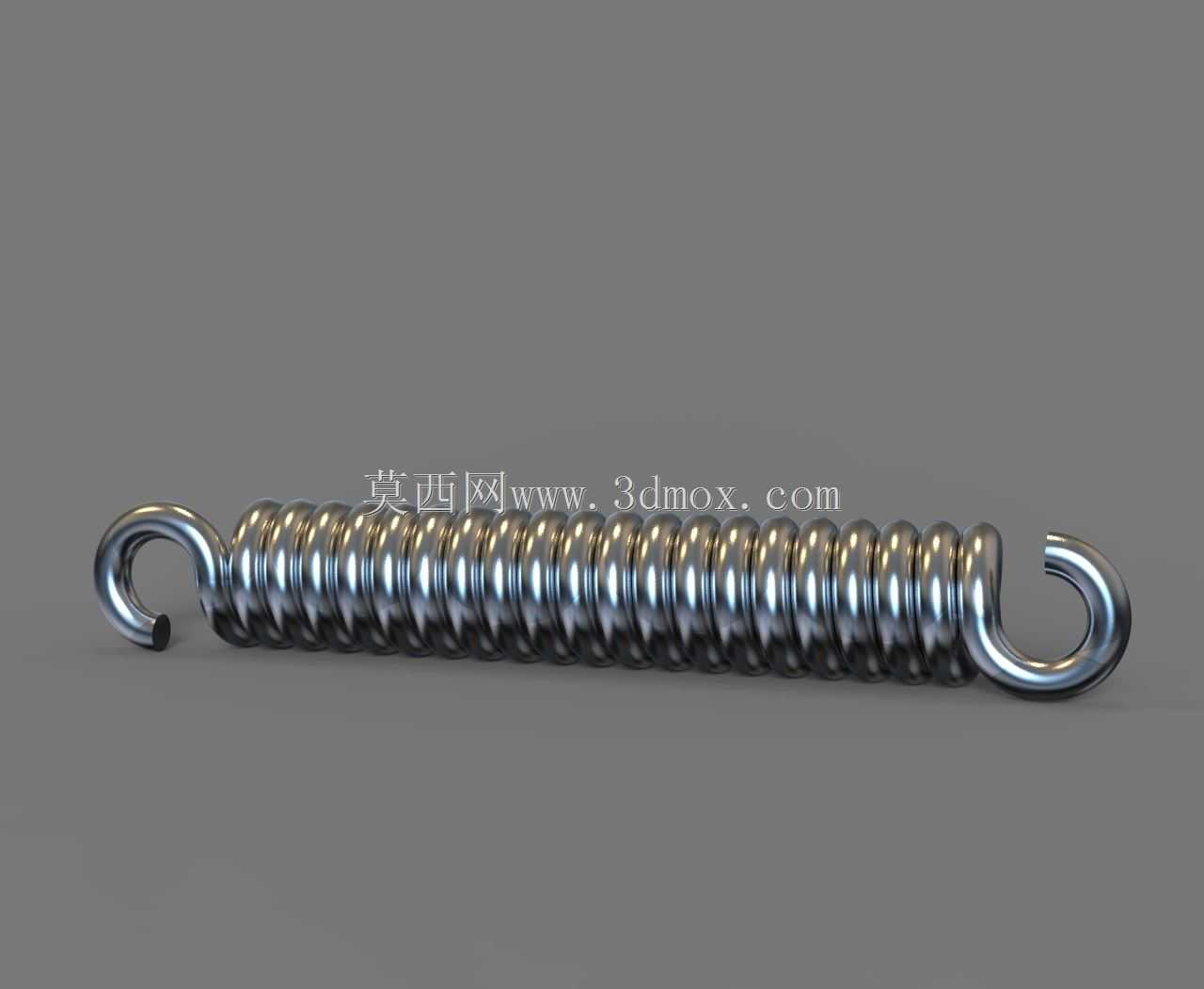

　　在各类需要提供回复力、张紧力或缓冲储能的机械结构中，拉伸弹簧是使用频率极高的基础弹性元件。本次呈现的模型为两端带整体弯制挂钩的圆柱螺旋拉伸弹簧，其结构形态直接对应实际装配中需要跨距挂接、持续承受轴向拉力的工况。弹簧本体由等直径金属丝材螺旋卷绕而成，圈与圈在自由状态下保持并紧，这一特征与压缩弹簧有明显区别：拉伸弹簧在未受外载时各圈相互贴合，初始张力可在一定程度上抵抗小载荷变形，只有当外载超过初拉力后，螺旋圈才会逐步分开并产生线性伸长。两端挂钩由弹簧末端丝材直接弯曲成型，属于常见的英式半圆钩或长半圆钩结构形式，钩环中心与弹簧轴线基本重合，便于直接挂入销轴、挂耳或拉杆孔位，省去额外连接件，结构紧凑且装拆方便。

　　从应用场景看，这类拉伸弹簧广泛出现在自动化设备的复位机构、门盖回位装置、刹车操纵系统、张紧轮组件、健身器材、农机具以及各类夹具中。例如在翻盖设备中，弹簧两端分别挂接在固定机架和活动翻板上，翻板开启时弹簧被拉长，储存的弹性势能可在关闭过程中提供辅助回位力；在皮带或链条张紧机构中，弹簧持续拉动张紧臂，使传动件保持合适预紧力，补偿磨损和运行中的跳动；在制动踏板或操纵杆机构中，弹簧用于消除间隙、保证踏板松开后准确回位。设计时需要结合具体安装空间确定弹簧中径、有效圈数、丝径和挂钩开口尺寸，同时校核拉伸行程对应的载荷是否落在弹簧许用应力范围内。

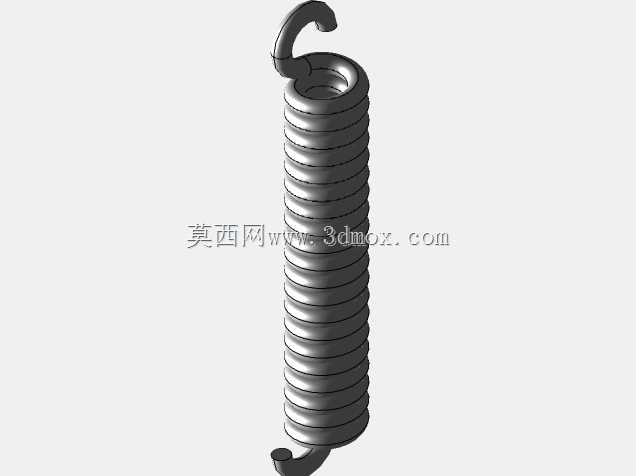

　　该模型在结构表达上完整还原了螺旋升角、丝材直径、端部挂钩弯曲半径以及钩环过渡段。螺旋部分采用等节距并紧卷绕，自由长度由有效圈数和丝径共同决定；两端挂钩从末圈自然延伸并弯成环形，弯曲处需保证足够的圆角半径，避免应力集中导致断裂。实际工程中，挂钩位置是拉伸弹簧的薄弱环节之一，钩环内侧在受拉时会产生较高的弯曲应力和扭转应力组合，因此在选型或设计时通常会对挂钩进行加强，或采用较大的弯曲半径、控制最大拉伸量。模型中钩环与螺旋体的过渡平滑，能够直观展示这一应力敏感区域的几何关系，便于在三维装配中检查挂钩与周边零件是否干涉。

　　安装边界方面，需要重点关注弹簧的自由长度、挂钩内径、挂钩中心距以及最大拉伸长度。装配时，两端销轴或挂耳的直径应与挂钩内径匹配，间隙过小会造成装拆困难并加剧磨损，间隙过大则可能在交变载荷下产生冲击和偏载。弹簧轴线应尽量与受力方向一致，避免横向分力使弹簧歪斜、圈间摩擦不均，进而影响载荷特性和疲劳寿命。在布置空间受限的场合，还需确认弹簧外径与周围壁板、杆件之间留有径向间隙，防止拉伸过程中外径收缩或晃动时与相邻零件摩擦。若机构行程较长，可通过增加有效圈数降低刚度，使载荷—变形曲线更平缓；若空间有限而需要较大刚度，则应适当增大丝径或减小中径，但同时必须重新校核静强度和疲劳安全系数。

　　从建模思路看，圆柱螺旋主体可通过扫掠特征生成：先绘制螺旋线路径，再以丝材直径为截面沿路径扫掠，螺旋线的圈数、中径和升角决定弹簧主体尺寸。两端挂钩则在螺旋线末端接出相切曲线，按所需钩环半径绘制三维草图后继续扫掠，保证丝材截面在弯曲段连续过渡。建模过程中应特别注意螺旋终点与挂钩曲线的相切约束，否则会在连接处出现折角，既影响外观也不符合实际卷绕工艺。完成整体几何后，可通过测量工具获取弹簧中径、自由长度、钩环中心距等关键尺寸，并在装配环境中模拟拉伸状态，检查极限伸长时挂钩与弹簧本体、挂钩与安装件之间的位置关系。

　　材料选择上，这类弹簧通常采用碳素弹簧钢丝、合金弹簧钢或不锈钢丝，具体取决于载荷性质、工作温度和腐蚀环境。碳素弹簧钢丝成本较低、强度较高，适合一般室温下的静载或中等周期交变载荷；不锈钢丝则用于有防锈要求的食品、户外或化工设备中。无论采用何种材料，端部挂钩都应避免尖角和工具压痕，表面可根据需要进行喷丸、镀锌或发黑处理，以提高疲劳寿命和耐蚀性。三维模型虽然不直接体现材料性能，但准确的几何形态为后续有限元分析、载荷计算和工程图绘制提供了基础。

　　在设备维护和备件替换中，准确识别拉伸弹簧的结构形式同样重要。两端整体挂钩式弹簧结构简单、成本低，适用于中等载荷和一般行程；若载荷较大或挂钩应力过高，可考虑采用可转钩、附加钩环或收口式拉簧等结构。本模型所展示的标准挂钩形式，便于工程师在方案阶段直接放入装配体进行空间校核，也可作为二维出图和载荷计算的几何依据。通过观察螺旋圈数、丝径比例和钩环尺寸，设计人员能够快速判断该弹簧是否适合所需的复位力、张紧力或储能需求，并在此基础上调整参数形成最终零件。
