摩托车上联板转向连板结构设计

项目分类:通用五金配件 发布时间:2022-03-28 ID:594196
  • 摩托车上联板转向连板结构设计
  • 摩托车上联板转向连板结构设计
  • 摩托车上联板转向连板结构设计

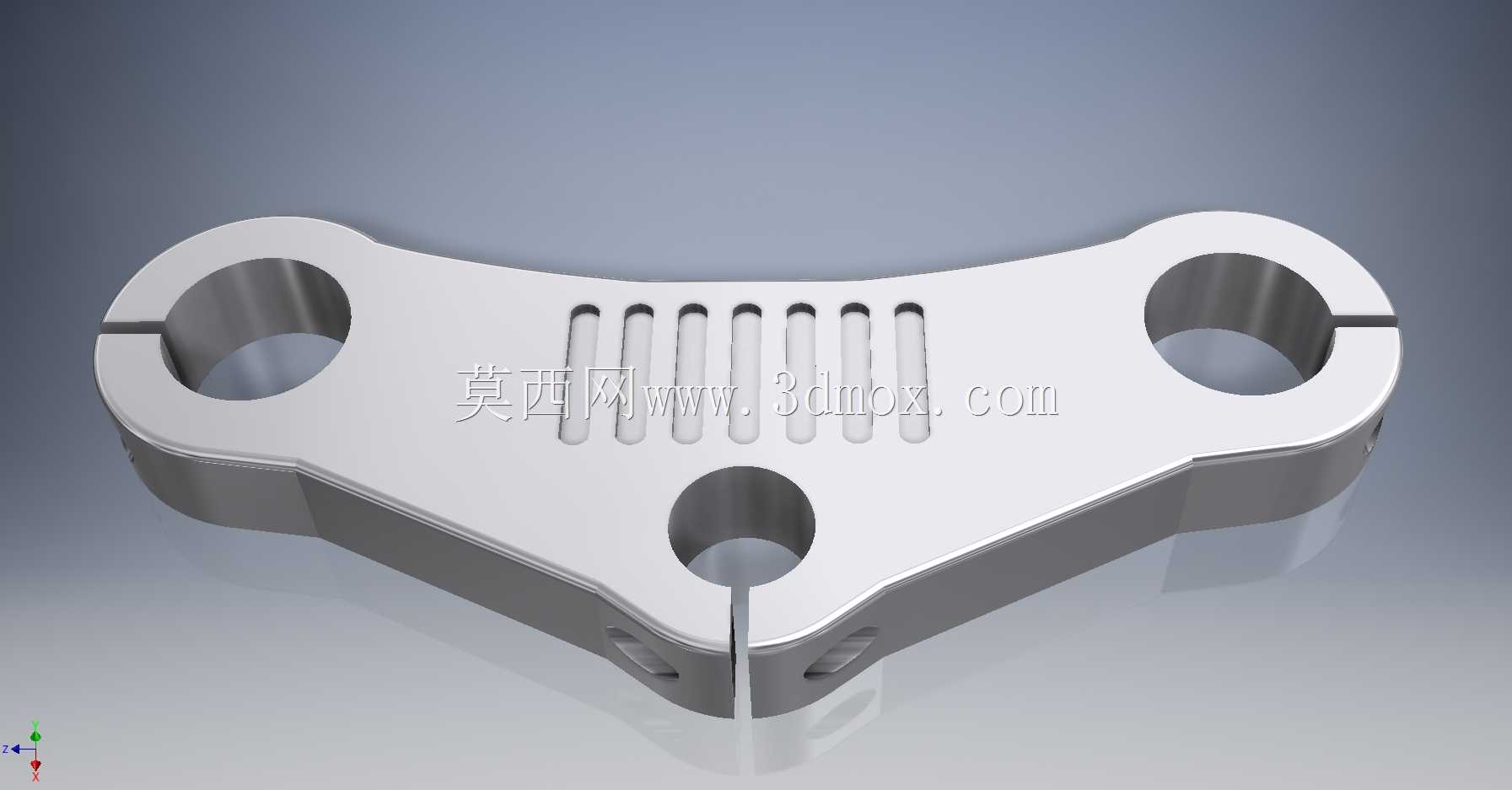

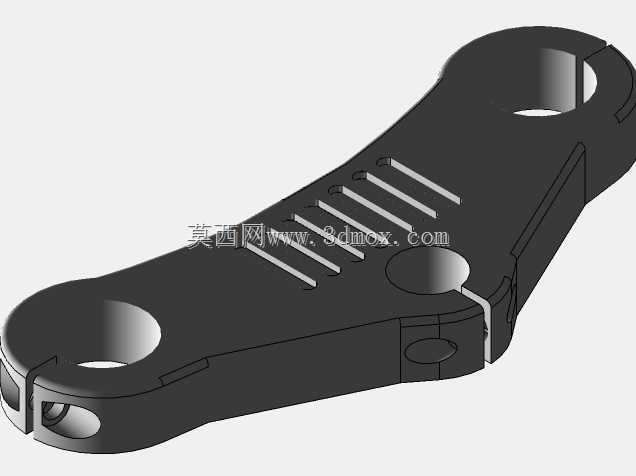

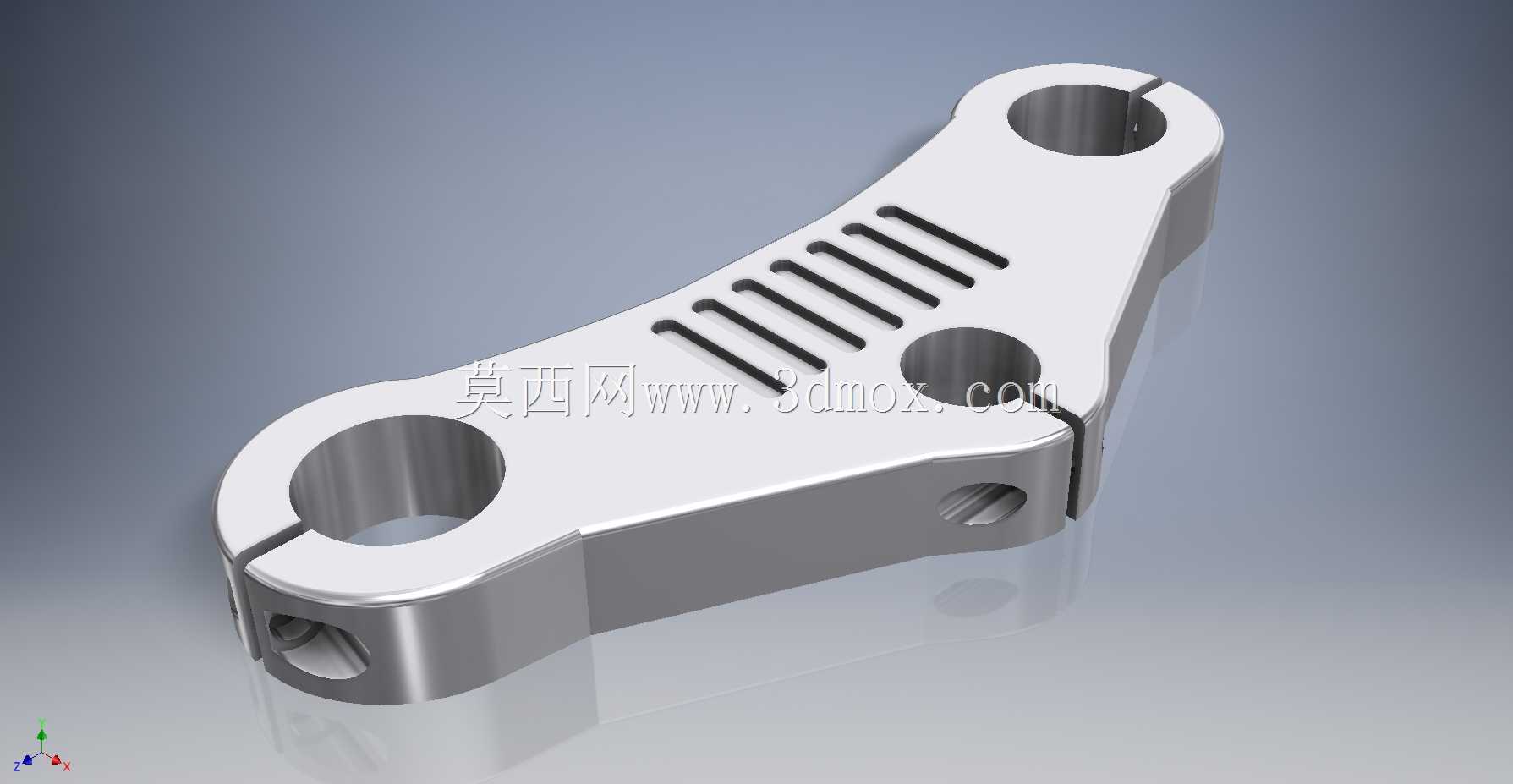

  该零件属于摩托车转向系统中的上联板,也常被称作三联板、上三星,主要承担连接左右前减震器与方向柱的作用,同时为车把、仪表或相关线束提供安装基准。从结构上看,零件整体呈长条形板状布局,两端设置贯通的减震夹紧孔,孔侧开设剖槽并配合横向锁紧螺钉,通过夹紧变形抱紧减震筒。中部预留方向柱安装孔,用于与转向立柱形成定位和紧固关系。板身一侧布置多条平行凹槽,既可以减轻局部重量,也能在视觉上形成加强筋式的线条,同时改变零件表面的应力分布。

  在实际装车场景中,上联板位于前叉顶部,直接影响骑行时的转向手感、车把高度以及前部刚性。若夹紧孔与减震筒配合间隙不合理,容易出现松动、异响或转向跑偏;若剖槽位置和壁厚控制不当,锁紧时可能造成局部应力集中,甚至导致孔口开裂。因此建模时需要重点关注夹紧孔的同轴度、孔壁厚度、剖槽宽度以及螺钉孔位置。两端夹紧孔的中心距决定了前减震的安装跨距,必须与车型前叉间距一致;中部孔的轴线应与两孔中心连线保持规定的位置关系,否则会影响方向柱与前叉的装配角度。

  该结构参考复古车型的前叉连接板形式,在原有功能基础上强化了外观线条。零件主体可采用铝合金铣削或锻坯加工,表面经阳极氧化或抛光处理后具有较好的装饰性。设计过程中,夹紧部位不宜过度减重,因为该区域需要传递转向力并承受路面冲击;而板身中部在满足刚性的前提下可通过凹槽去除部分材料。横向锁紧螺钉应选择合适规格,螺钉孔底部需保留足够壁厚,避免夹紧时出现螺纹失效。

  从安装边界看,两个端孔内径需匹配对应前减震外径,孔的有效夹持长度决定接触面积和摩擦力大小。方向柱安装孔周围应留出压紧面,以保证锁紧螺母或压板能够均匀受力。零件下表面与前叉上盖、轴承调节螺母之间需要预留装配间隙,上表面则需考虑车把座、仪表支架等附件的安装空间。若用于改装场景,还需核对车把安装孔位、减震伸出量以及转向限位是否发生干涉。

  三维建模时可先绘制主体轮廓,再拉伸形成板体;两端圆孔与中部孔应优先建立基准轴,便于后续控制孔距和角度。剖槽可通过切除命令生成,槽宽需兼顾夹紧变形量和外观效果。侧面锁紧螺钉孔应垂直于剖槽方向,并在孔边设置合理倒角,减少应力集中。板面上的凹槽应保持等距和等宽,底部圆角不宜过小,以免加工时刀具负荷过大。完成实体后,可通过剖切检查各孔壁厚度,尤其是夹紧孔开槽侧的最薄位置,该位置通常是受力敏感区。

  对于结构设计人员而言,这类零件看似外形简单,但尺寸链较为集中:孔距、孔径、板厚、槽宽、螺钉位置和表面平整度都会影响最终装配。建模时不应只追求外观造型,而应把夹紧刚性、装配空间和加工工艺放在前面。若后续投入生产,还需配合工程图标注关键公差,例如两夹紧孔中心距、孔轴线平行度、安装面平面度以及螺钉孔位置度。通过合理设置圆角、壁厚和剖槽尺寸,可以在保留复古机械质感的同时,使零件满足摩托车前转向系统的实际承载要求。
