本田CB车型三夹钳连板结构设计

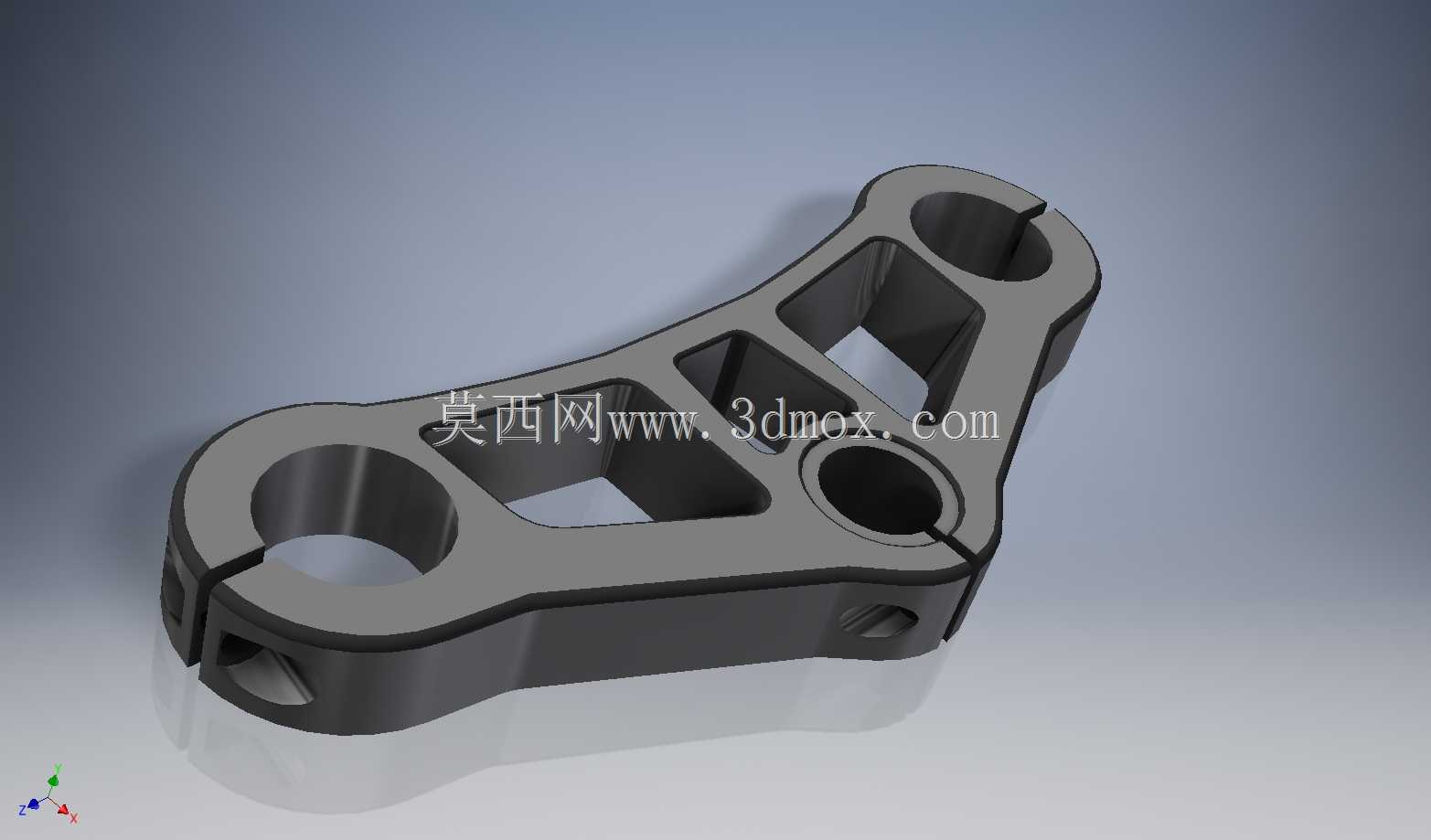

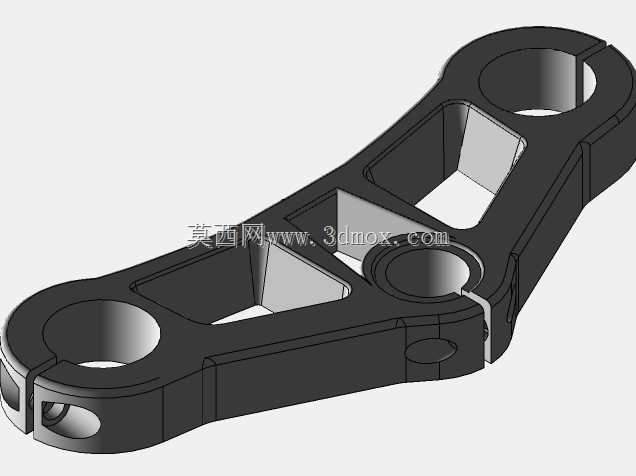

这款三夹钳结构主要应用于本田CB系列摩托车的前悬架与车把连接部位，是转向系统中承担受力传递、定位约束的核心连接件，日常骑行中需要承接路面颠簸带来的纵向冲击、转向时的横向扭矩，同时要保证左右前减震筒、车把立管三者的同轴定位精度，避免出现转向卡滞、减震偏磨的问题。从功能特性来看，该结构在原有版本基础上调整了镂空区域的开孔尺寸，加大的镂空孔位一方面降低了零件整体自重，减少转向系统的簧下质量，提升转向操控的灵活度，另一方面也优化了应力传递路径，避免原有小开孔带来的应力集中问题，在夹装位置保留了开口锁紧结构，通过螺栓收紧开口即可实现与减震筒、立管的过盈配合固定，无需额外焊接结构，后期拆装维护的便利性更高。设计过程中首先需要确定三个安装孔的中心距参数，要匹配对应车型前减震的筒径、车把立管的外径尺寸，保证安装边界符合整车的装配公差要求，三个孔的轴线平行度公差需要控制在0.1mm以内，避免装配后出现减震筒倾斜的问题；外形轮廓做了圆弧过渡处理，所有棱边都预留了R2的倒角，既避免应力集中导致的结构断裂，也减少加工过程中的毛刺处理工作量。建模时首先绘制三个安装孔的中心定位草图，确定孔位的相对位置后拉伸生成基础实体，之后绘制外轮廓与内部镂空的草图，通过拉伸切除生成减重镂空结构，再对夹装开口位置做缝隙切除，添加锁紧螺栓的安装孔位，最后对所有锐边做倒圆角处理，完成实体建模后还需要对夹装位置做装配干涉检查，验证锁紧状态下开口的变形量是否在材料许用应力范围内，确保结构强度满足长期使用的要求。零件的整体厚度根据受力计算设定，安装孔的内壁预留了0.02mm的过盈量，保证夹装后不会出现松动位移，侧面预留的小螺纹孔用于安装线束固定卡扣，方便整车布线时的走线固定，避免骑行过程中线束与零件发生摩擦破损。
