杜卡迪摩托车离合器外盖防护结构

　　这款离合器外盖是为杜卡迪怪物系列摩托车开发的外露式防护部件，主要装配在发动机侧部离合器总成外侧，日常行驶中承担隔绝泥水、阻挡飞石、防止裤脚卷入旋转离合组件的作用，同时也是发动机侧部视觉风格的重要组成部分。

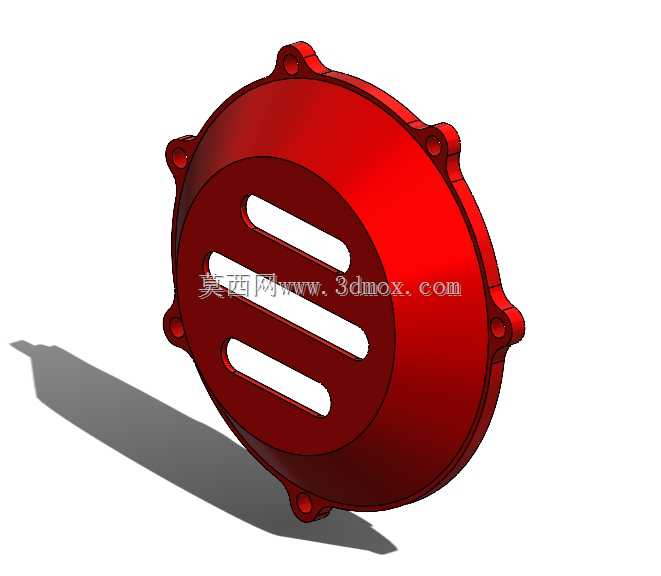

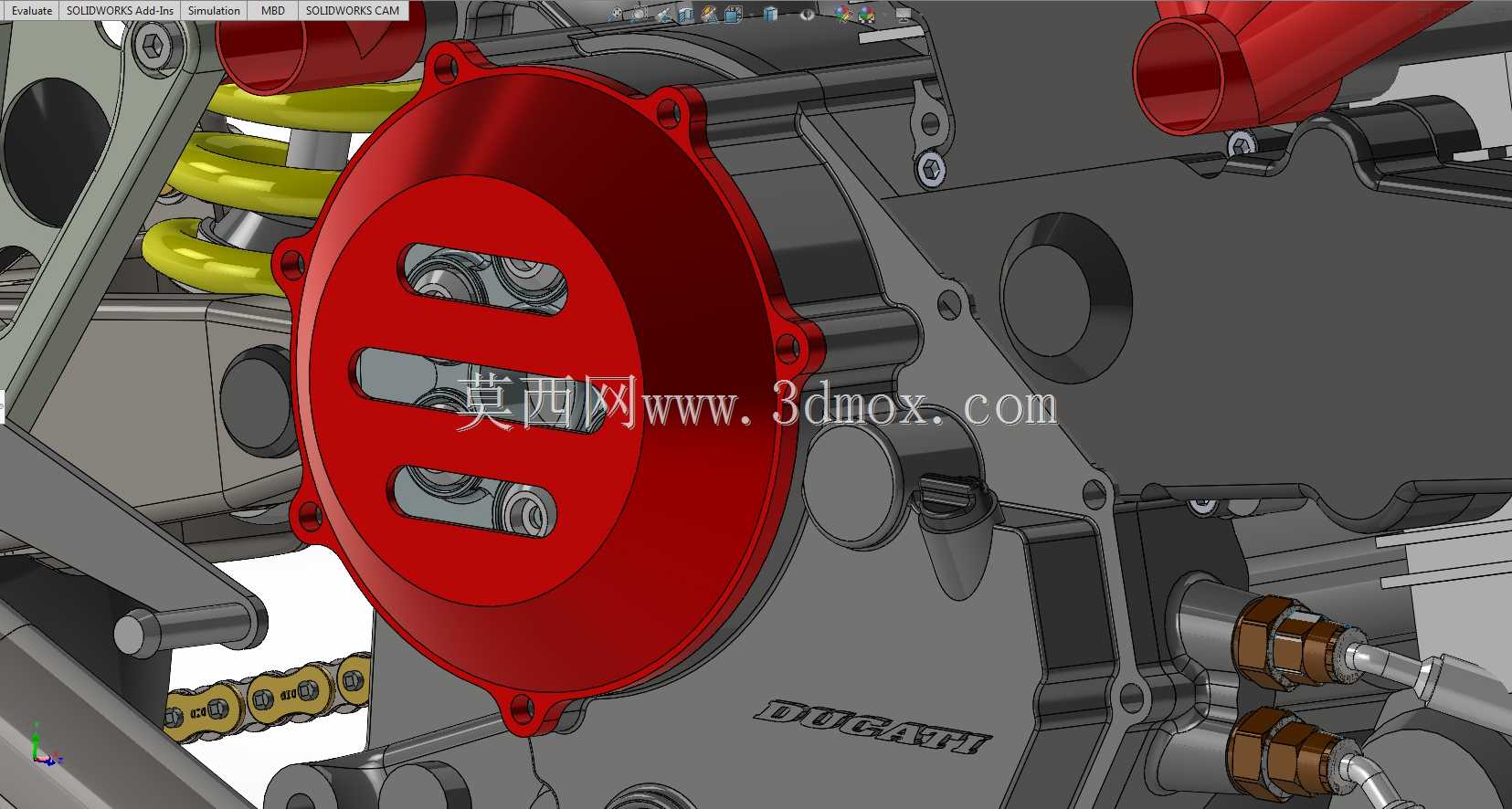

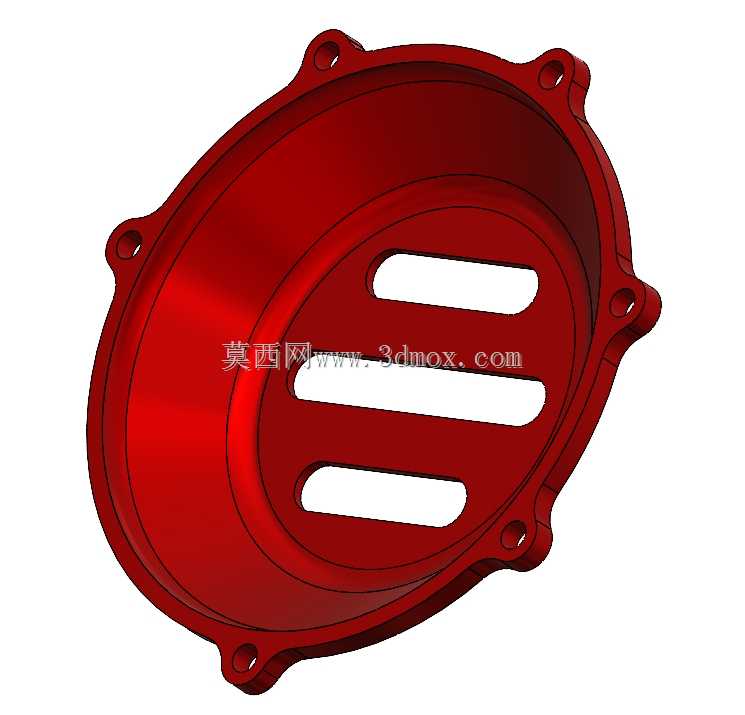

　　从实际装车边界看，盖体整体呈浅碗形包覆结构，外缘周向均匀分布六个带安装孔的凸耳，凸耳位置与发动机箱体上的螺柱点位一一对应，安装时通过螺栓将盖体压紧在箱体结合面上，凸耳根部做了加厚过渡，可避免紧固时局部应力集中造成开裂。盖体内腔预留出离合器压盘、弹簧及摩擦片的运动空间，不会与内部往复、旋转零件发生干涉；外缘与箱体贴合面可预留密封垫或密封胶槽，防止雨天行车时泥水渗入离合腔造成摩擦片打滑。

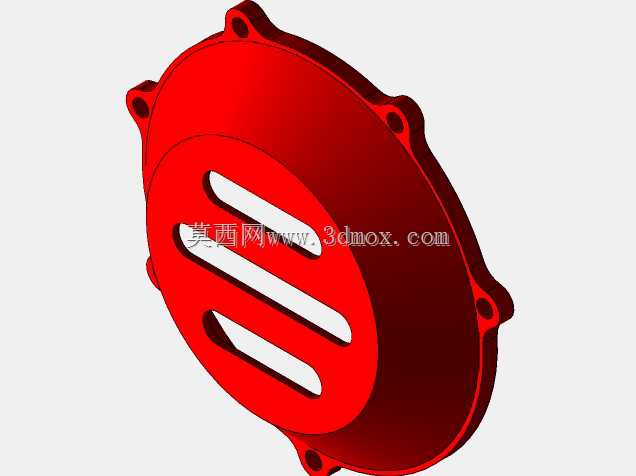

　　正面开设的三条平行长条形通槽是结构设计的重点。离合器在半联动和频繁换挡过程中会产生大量摩擦热，密闭盖体容易导致腔内热量积聚、摩擦片温度升高进而衰减摩擦性能，开槽结构可在车辆行驶时引导气流横向穿过盖体表面，带走离合器向外辐射的热量，降低热衰退风险。槽孔宽度经过控制，既能保证通风面积，又能阻挡较大尺寸的碎石、树枝直接撞击内部离合构件，也能避免骑行时鞋带、裤脚等异物被卷入旋转部件。

　　盖体外缘采用圆弧过渡，没有尖锐棱角，一方面减少骑行过程中边角处的紊流和风噪，另一方面在车辆倾倒时，外缘凸耳和盖体边缘可先接触地面形成滑动缓冲，避免尖锐棱边直接剐蹭地面造成箱体破裂。周向六个安装点位的布置使盖体压紧力分布更均匀，长期受发动机振动影响也不易出现局部松动或密封面翘曲。

　　材质方向选用铝合金，兼顾轻量化与散热性能，比钢制护盖重量更低，有助于降低发动机侧部非簧载质量，同时铝合金的导热能力可更快将离合器热量散出；表面阳极氧化处理后可形成致密氧化层，抵御路面盐水、油污的腐蚀，长期使用不易变色或起皮。

　　建模过程中先依据发动机侧箱体安装点位建立安装孔基准，再以离合器总成最大外轮廓偏置安全间隙构建内腔曲面，保证内部零件在全行程下都有足够避让空间。正面开槽位置避开了盖体主受力路径，槽孔边缘做倒角处理，避免应力集中在槽端产生疲劳裂纹。凸耳处的螺栓孔周边设计凸台，增加局部厚度，分散螺栓预紧力，防止铝合金材质在反复紧固和振动下出现孔口压溃。

　　在改装场景中，这类外露式离合盖也常作为个性化外观件使用，在保证安装尺寸、内腔间隙和散热能力不变的前提下，可调整表面筋线和开槽样式，匹配不同车辆的改装风格。设计时需要重点核对的边界包括：盖体与发动机箱体的贴合面轮廓、安装孔中心距与孔径、内腔与离合器压盘及紧固件的最小间隙、盖体与脚踏、换挡杆、排气管等周边部件的距离，避免转向或颠簸时发生干涉。

　　结构上没有复杂的运动机构，核心难点在于薄壁覆盖件的刚度与散热、减重之间的平衡。盖体壁厚过薄会在振动和撞击下产生变形，壁厚过大则会增加重量并削弱散热响应；通过在盖体非开槽区域设置平缓的加强曲面，可在不增加明显重量的前提下提升整体刚性，抑制发动机高转速运行时盖体产生的共振。
