螺杆驱动双工位精密平口夹持夹具

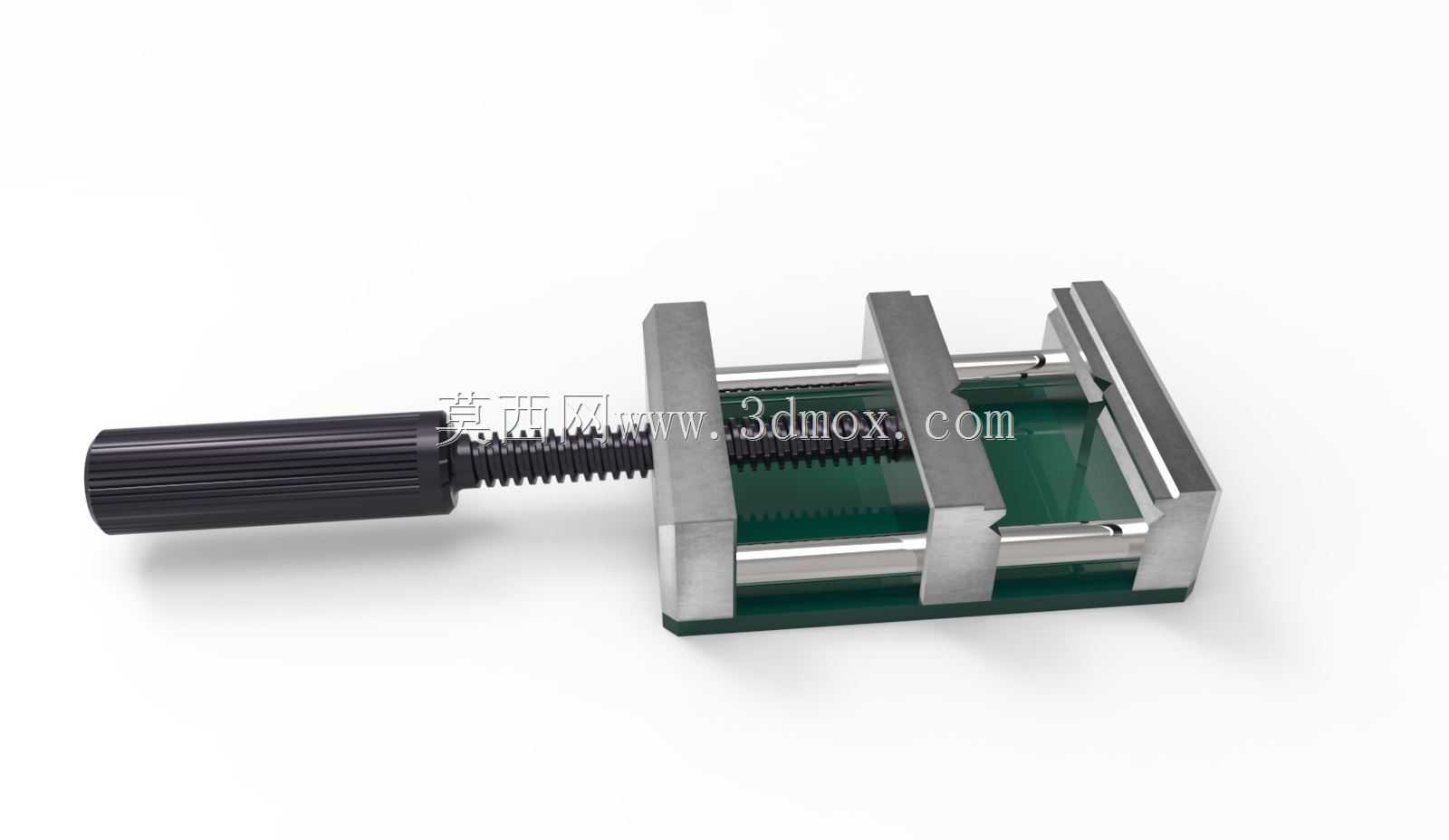

　　在精密加工、试样固定与小型部件装配场景中，夹持装置的刚性、对中性与操作便利性直接决定工序效率。这款双钳口螺杆式虎钳采用对称导向结构，区别于常规单活动钳口的平口钳，其两个夹持滑块可沿两根平行光轴同步滑移，配合单根梯形螺杆实现双向收拢，装夹过程中工件自动趋近钳体中心，无需反复校正位置，尤其适合矩形坯料、小型电路板、试验样片及规则截面零件的快速定位。

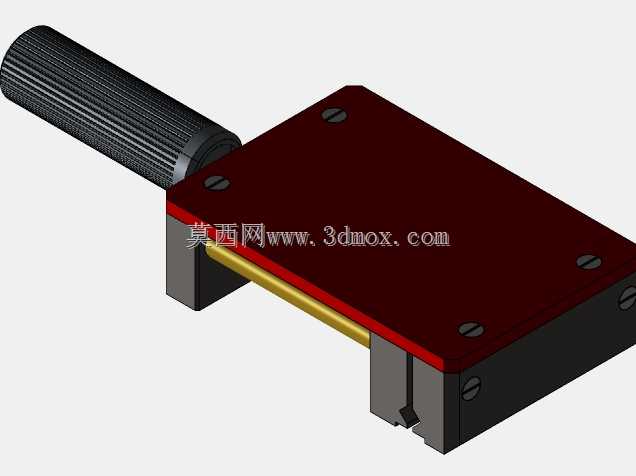

　　从实际使用边界看，钳体底座为平整矩形安装面，可直接安放于铣床工作台、检测平台或工装板上，通过底部预留槽位配合压板完成固定；两根圆柱导向轴贯穿滑块并由两端立板支撑，形成稳定的双梁导向框架，夹持时滑块受力均匀，能有效抑制偏载带来的翘曲与卡滞。传动部分采用手轮直连螺杆的布局，螺杆旋转带动滑块沿轴向进给，螺纹副具备自锁特性，夹紧后不会因切削振动或轻微外力松脱，操作人员可通过手轮的滚花表面直接施加扭矩，无需额外辅助手柄。

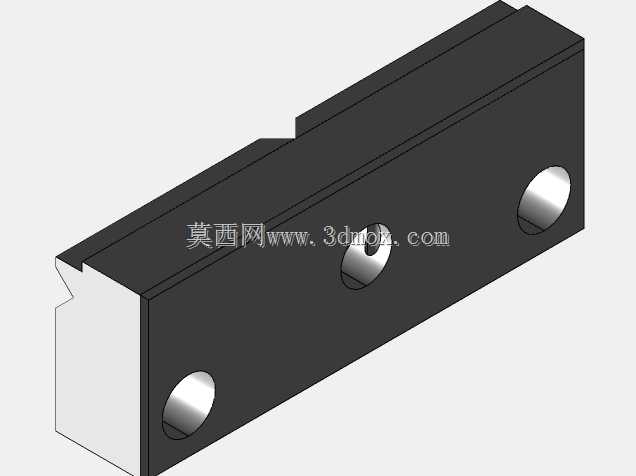

　　结构设计上，钳口工作面与导向轴保持严格平行，夹持面经过平整处理，可根据需要换装铜质、铝质或尼龙软钳口，避免夹伤已加工表面或脆性工件。双钳口同步运动的特性让装夹中心始终处于钳体中部，在多工位排列使用时，能够统一工件坐标系，减少对刀次数；对于需要双面加工或中心定位的零件，这种对中夹紧方式比单侧推压的普通虎钳更具优势。

　　安装与维护方面，整体没有复杂的管路或电气元件，全部由金属件构成，耐油污、耐切屑，适合车间环境长期使用。导向轴与滑块之间为间隙配合，定期涂抹润滑脂即可保持进给顺滑；螺杆螺纹外露部分可加装防护罩，防止金属碎屑进入牙型造成磨损。钳体高度控制在较低范围，重心贴近安装面，在承受铣削、磨削或钻孔产生的侧向力时稳定性更好，也为刀具留出充足的垂直运动空间。

　　在三维建模过程中，各零件按照实际装配关系建立约束：底座立板、导向轴、滑块、螺杆、手轮及紧固件依次组装，运动副模拟螺杆旋转转化为滑块直线移动的过程，可用于检查全开与全闭状态下的干涉情况、钳口最大张开距离以及手轮旋转空间。该模型既可以作为独立工装直接选用，也能够嵌入自动化上下料工位、检测线夹具组或教学实验台，作为手动定位模块与气动、电动夹紧方案配合使用。

　　针对不同加工需求，还可在底座上增加定位块、侧向压紧器或零点定位接口，使虎钳从通用夹具转变为专用工装；钳口表面也可开设V形槽、齿形纹或更换为可换式压板，以适应圆棒、异形件和薄壁件的夹持。整体结构兼顾了刚性、对中性与操作便捷性，是机械加工、实验室制样和小批量装配环节中常用的基础夹持装置。
