手动汉堡成型填料安装工装结构

　　这套手动汉堡成型工装的核心目标，是在小批量备餐、门店现制或实验线配料场景中，把肉馅、素饼或混合填料稳定压制成厚度一致的圆饼，并直接与填料工位衔接。结构没有采用复杂动力源，而是依靠手动操作完成定位、压合和导出，适合空间有限、产量不高但对成型一致性有要求的场合。

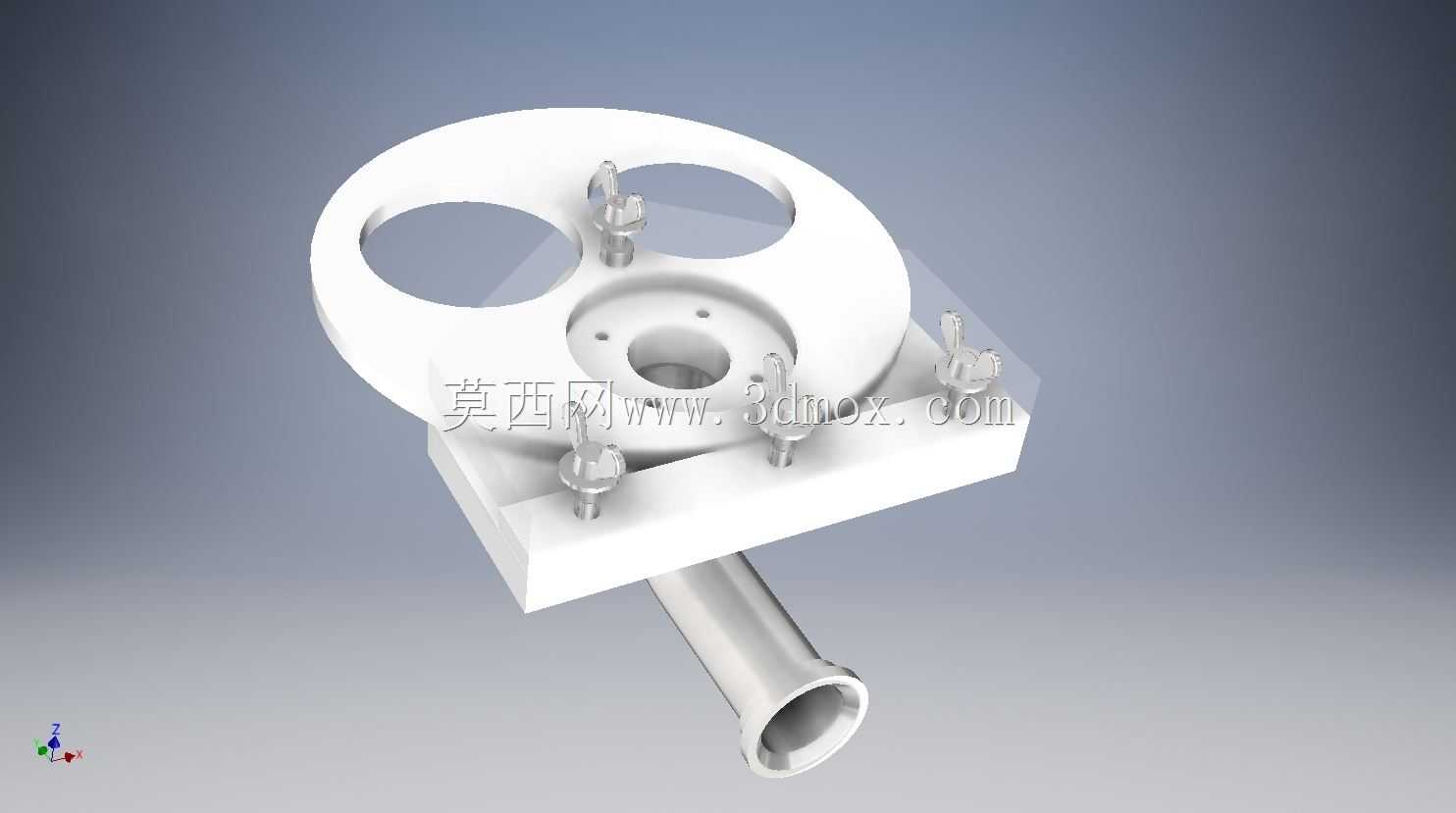

　　从装配关系看，上部圆形工作盘承担承载与定位作用。盘面开设两个较大的圆孔，可作为填料观察、取放或成型腔避让位置；中心区域设置带孔凸台，用于安装转轴、压杆或限位件，使旋转与下压动作保持同轴。盘体下方连接方形基座，基座既作为上部圆盘的支撑面，也提供了与填料设备台面连接的安装边界。四根紧固件分布在基座四角附近，将上部工作组件压紧在基座上，装配后可限制圆盘的横向窜动，同时保留拆装维护的便利性。

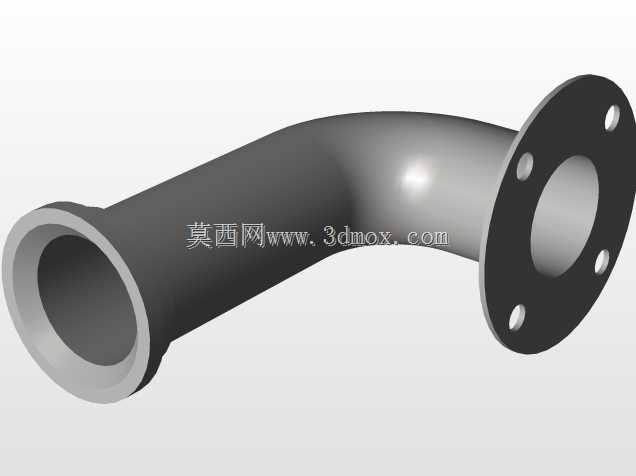

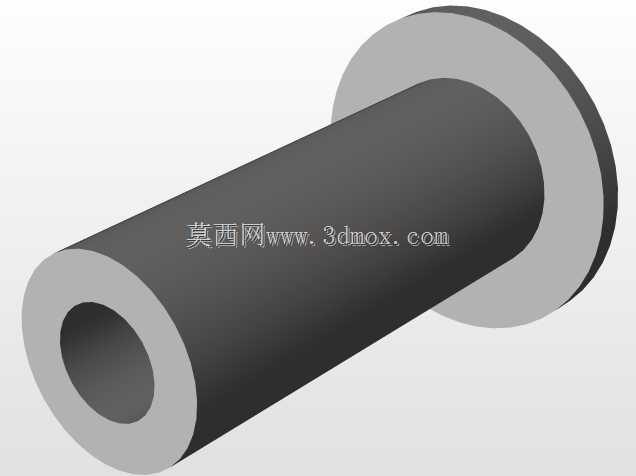

　　下部伸出的管状结构是该工装与填料环节衔接的关键。管材沿基座中心向下延伸，端口开放，可作为成型后物料的导出通道，也可与填料螺杆、料筒或导料套对接。设计时需要重点控制管口与上方成型腔的同轴度，否则饼坯在下落或推送过程中容易偏卡。管壁厚度和端部倒角应根据物料粘性确定：粘性较高的肉馅宜采用较小摩擦面和圆滑过渡，颗粒较松散的填料则可适当增加导向长度，避免成型后散裂。

　　功能实现上，操作者可通过上部圆盘的孔位完成填料投放，再借助中心压合部件对物料进行压实。圆盘上的镂空不仅减轻重量，也便于清洁，符合食品接触类工装对可拆卸、少死角的要求。压合行程由中心凸台和紧固件位置共同约束，行程过小会导致饼坯松散，行程过大则容易把物料挤入配合缝隙，增加清理负担。实际设计中应把压头直径、成型腔深度和导出管内径统一考虑，使压制后的饼坯能够顺利进入下方通道，而不是在台阶处滞留。

　　外形尺寸方面，该结构占地由方形基座决定，适合安装在平整台面上；高度方向主要来自圆盘厚度、基座高度和下伸管长度。若用于现有填料设备改造，需要先核对台面开孔尺寸、下方落料空间以及管口到输送带或料盘的距离。基座四角紧固件的位置应避开设备内部传动件，同时预留扳手空间。上部圆盘外缘应做圆角处理，既降低清洁难度，也避免手动操作时划伤。

　　从三维建模角度看，这类工装不宜只追求外观完整，更应把配合逻辑建清楚。圆盘与基座之间需要体现定位面，紧固件孔位要与实际安装方式一致；中心凸台上的小孔应区分安装孔、销孔或减重孔，避免后续出工程图时混淆。下伸管与基座连接处建议采用圆角或加强过渡，因为手动压料时该位置会承受反复弯矩，若仅做直角对接，长期使用后容易出现应力集中。对于需要经常拆洗的食品场景，还应在模型中预留密封垫或快拆结构的位置，使数字模型能够直接服务于加工与装配验证。

　　整体而言，该结构把手动压制成型、台面安装和填料导出三个功能压缩在一套紧凑组件中。它不追求高速自动化，而强调小空间内的可靠成型、便于清洗和与现有填料工位的适配。对结构设计人员来说，建模时应围绕物料流动路径、手动操作力、安装边界和清洁维护展开，而不是把注意力放在无关装饰特征上。
