卧式工业混合机结构三维设计方案

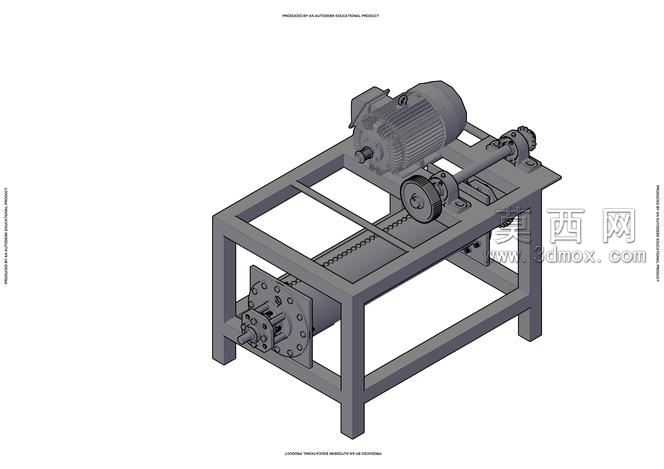

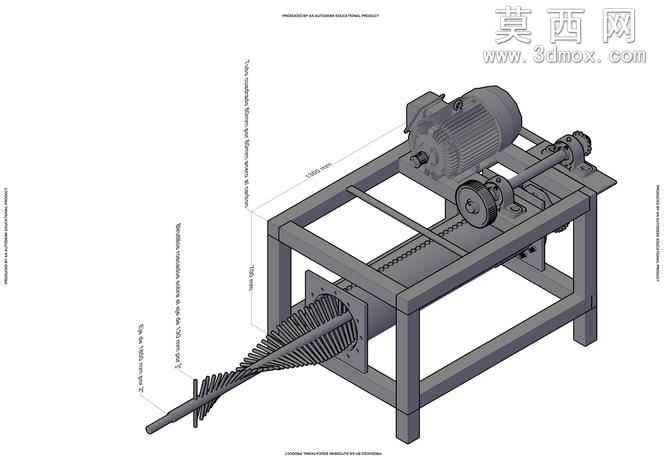

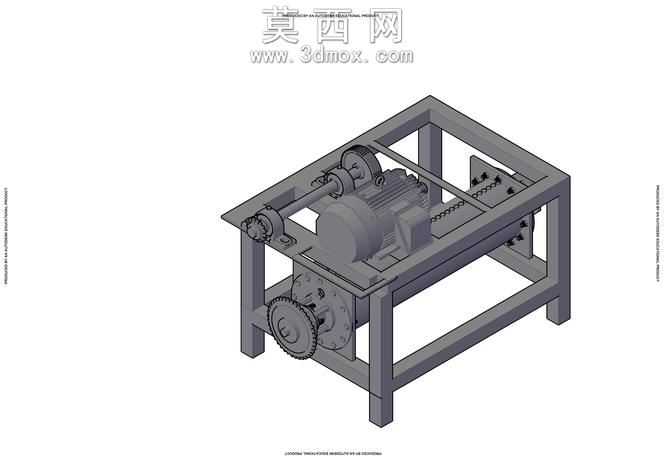

本作品为卧式工业混合机的三维结构设计方案，采用主流三维建模软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰可追溯。建模过程中首先搭建底部方管焊接机架的主体框架，通过拉伸、焊接特征模拟真实型材拼接结构，对机架的支撑腿、横梁连接位置做了圆角过渡处理，还原实际焊接加工的工艺细节，机架材质采用哑光深灰色金属漆材质，表面添加轻微的磨砂纹理，模拟工业钢材的真实质感。传动系统部分完整还原了驱动电机、皮带传动机构、主轴组件的装配关系，电机外壳采用散热筋阵列特征建模，还原真实电机的散热结构，表面赋予深灰色铸铁材质，皮带轮做了动平衡结构的细节刻画，传动皮带添加橡胶材质的哑光质感与轻微的形变效果，还原皮带张紧的真实装配状态。混合腔体部分采用卧式筒型结构，端盖部分做了螺栓阵列的细节建模，每一颗螺栓都还原了六角头的结构特征，腔体内部的搅拌轴与桨叶结构做了简化但完整的结构表达，能够清晰展示物料混合的工作原理。整体渲染采用工业产品常用的白模展示风格，搭配柔和的环境光，避免过度光影效果干扰结构展示，各部件之间的装配间隙、连接关系都通过建模精度严格控制，能够直接用于结构演示、教学讲解或者后续的工程图导出参考。设计过程中充分考虑了设备的实际使用场景，机架的高度、电机的安装位置都符合工业生产中的操作习惯，传动结构的布局紧凑合理，在保证传动效率的同时尽可能缩小设备整体占地面积，各易损部件的安装位置都预留了足够的维护操作空间，符合工业设备的设计规范。
