单螺杆输送泵整机结构三维造型

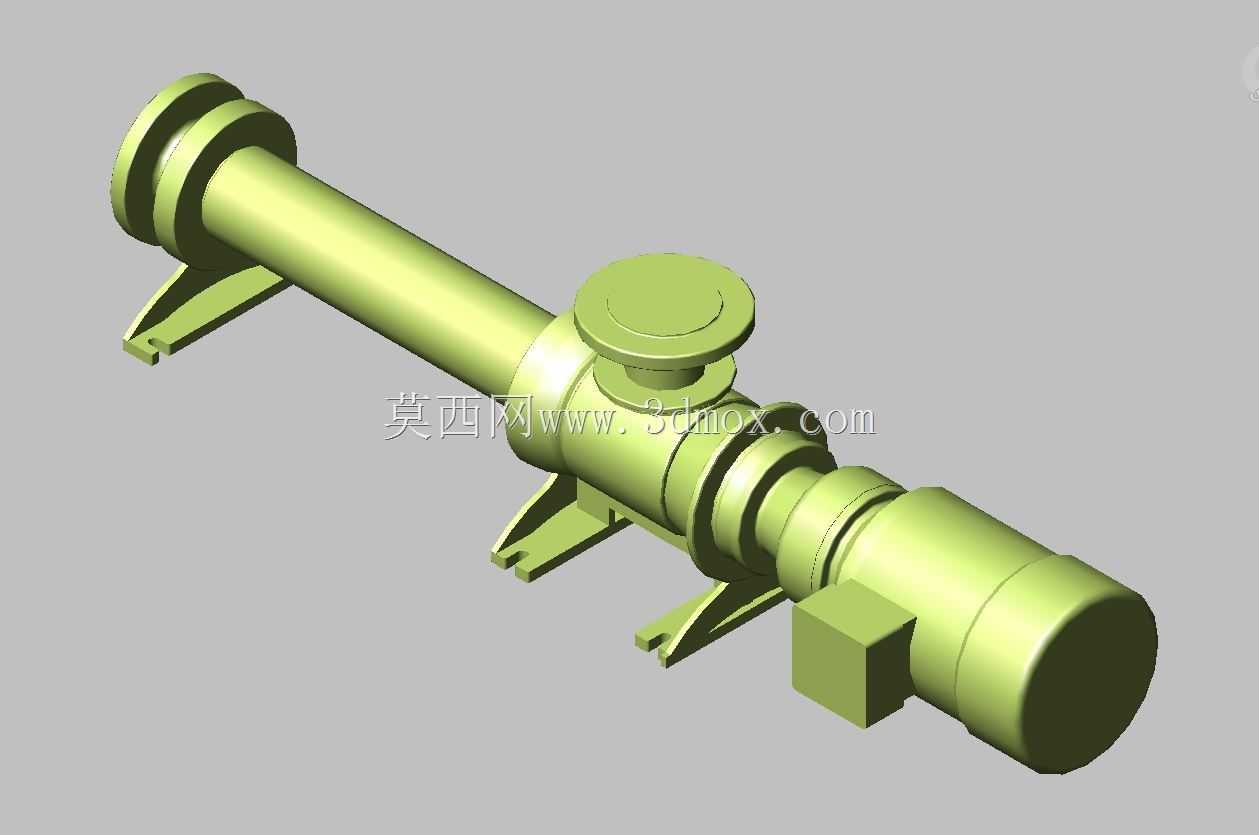

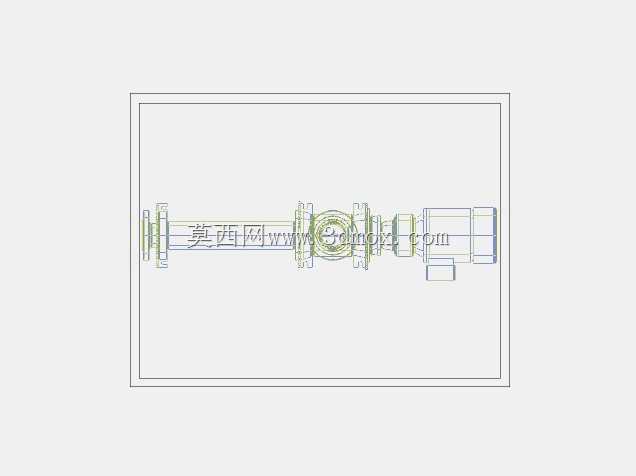

　　该模型呈现的是一台卧式单螺杆泵整机结构，主体沿轴向水平布置，左端为吸入端连接段，中部为定子与转子工作腔，上方设置侧向排出接口，右端集成电机或减速传动单元，下部通过两组支脚形成稳定支撑。整体造型把过流部件、承压壳体、安装支座和驱动部分放在同一轴线上，便于在三维布置阶段校核管路接口、检修空间和基础位置。

　　从现场使用角度看，这类泵常用于输送含有颗粒、纤维或黏度较高的介质，也适合对剪切敏感、流动连续性要求较高的工况。吸入端通常接入低位来料管线，介质进入螺杆与衬套形成的封闭腔后，随转子偏心运动被连续推送到排出口；上方出口可直接对接工艺管线、弯头或阀组。模型中进出口均采用法兰连接，接口边界清晰，能够在设备布置时同步核对法兰外径、螺栓分布圆、配对法兰厚度以及紧固件操作空间。

　　结构设计上，泵体长度方向的尺寸最需要提前控制。左端吸入法兰到右端电机尾部构成整机最大轴向轮廓，中部排出法兰向上突出，形成主要垂向干涉边界；下部两支脚的间距、脚孔位置和支脚高度决定混凝土基础或钢结构底座的开孔范围。若在成套撬装中使用，还需在泵周围预留联轴器罩壳拆装、定子抽拉、转子维护以及接线盒接线空间，不能只按静止外形包络进行布置。

　　支脚并非简单装饰结构，而是承担整机重量、管路反力和运行振动的关键界面。模型中两支脚分别靠近吸入段和传动段，使长轴系得到跨距合理的支撑。进行基础设计时，应把支脚底面作为安装基准面，核对泵轴线相对基础面的高度，同时关注进出口法兰加载后对泵体对中的影响。对于需要严格对中的机组，底座刚度、支脚垫铁位置和二次灌浆范围都应在三维模型周边一并表达。

　　中部排出接口位于泵体上方，这种布置有利于管路从上部引出，减少地面通道占用，但也会增加上方维护净空要求。选型或建模时需要确认出口法兰相对泵中心线的高度、出口方向是否固定，以及法兰附近是否留有阀门操作和仪表安装位置。吸入端位于轴向端部，适合直管进料，设计管路时应尽量减少入口弯头和异径突变，以降低气蚀、进料不均和振动风险。

　　右端驱动部分外形为圆柱电机加接线盒，接线盒侧向突出，是电气安全距离和电缆走向校核的重要边界。若实际采用独立电机加长联轴器方案，该区域还会增加联轴器、护罩和底座尺寸；若采用减速电机直联，则需关注传动端壳体直径与维护工具空间。模型把驱动端外轮廓完整保留，可用于检查电机尾部与墙壁、桥架、管线之间的距离，也能提示吊装时吊点不能与接线盒或法兰发生干涉。

　　在三维建模表达上，该模型没有把内部螺杆型线完全展开，而是把外部接口、支撑和整机比例作为重点，这对设备初步布置、撬块方案评审和管路碰撞检查已经足够。结构工程师可据此继续补充底座、地脚螺栓、进出口配对法兰、阀门、压力表和防护罩；工艺工程师可据此判断泵在车间内的巡检通道和拆卸方向；采购或选型人员也能通过外形包络快速评估安装可行性。

　　实际工程中，单螺杆泵的优势在于输送平稳、脉动小、自吸能力较好，并能适应一定范围的流量和压力变化。模型所体现的低速长筒体特征，也提示选型时应关注转速、介质润滑性和定子磨损问题。若用于含固介质，入口管路应避免沉积死角；若用于高黏度介质，应核算入口管径和吸入阻力；若用于食品或医药相关场景，则外部支脚、法兰和壳体过渡还需要进一步考虑清洗和排水要求。

　　整体来看，该三维造型把卧式单螺杆泵的主要工程边界表达得比较明确：轴向长度决定基础和抽芯空间，上部出口决定管线走向，两支脚决定安装定位，右端电机决定电气与维护边界。围绕这些要素继续深化，就可以形成可用于设备布置、管路设计、基础提资和安装评审的完整数字样机。
