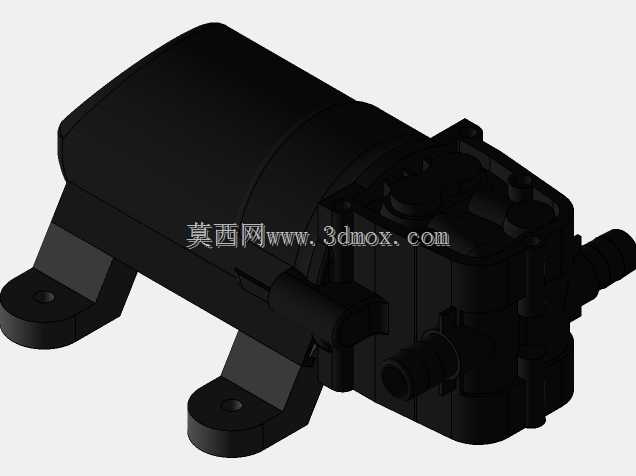

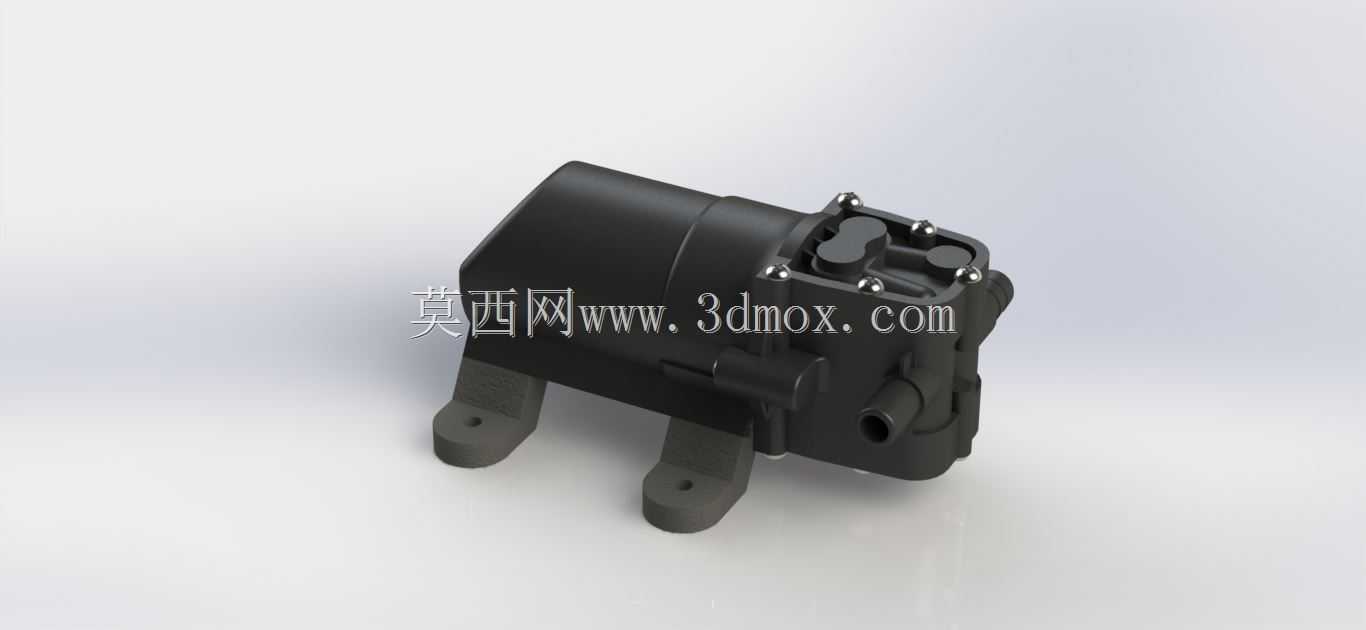

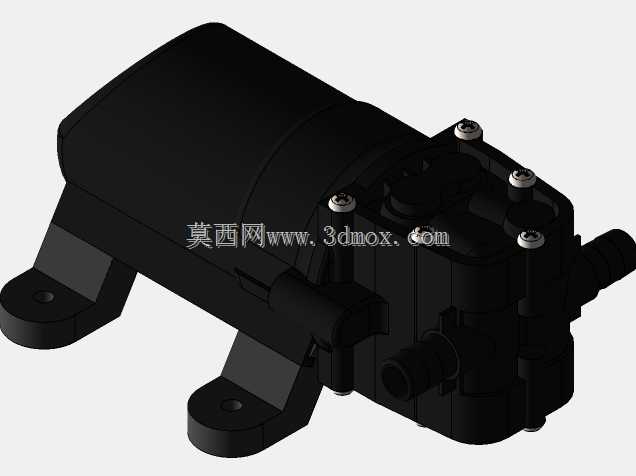

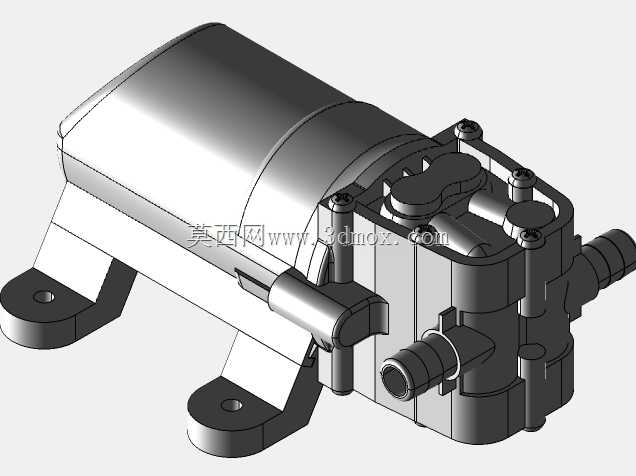

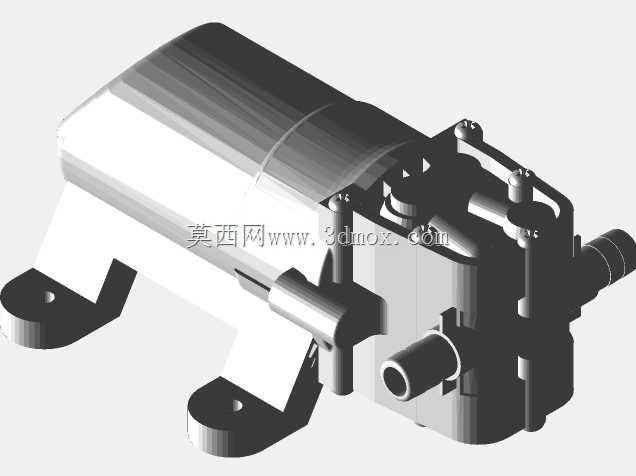

小型直流驱动蠕动泵DP-521结构设计

　　在实验室小剂量试剂输送、小型医疗设备体液传输、桌面级化工滴定装置这类对流体输送精度、洁净度有要求的场景里，蠕动泵的应用占比一直不低，这款DP-521蠕动泵的结构设计，刚好适配这类小流量、低脉动的紧凑型安装需求。从实际使用场景来看，这类蠕动泵不需要额外搭配复杂的管路密封结构，流体只和泵管内壁接触，完全规避了泵体本身结构对输送介质的污染，不管是输送弱腐蚀性试剂、营养药液还是需要避免交叉污染的采样流体，都能满足基础使用要求，尤其适合安装空间受限的便携类分析设备、小型水循环装置里，不需要预留太大的维护操作空间。

　　从功能特性上看，这款蠕动泵集成了驱动电机与泵头结构，不需要用户额外做电机与泵头的对接装配，出厂状态下已经完成了传动结构的配合调试，滚压轮与泵管的压紧量已经调整到适配常规硅胶管、Tygon泵管的区间，不会出现压合过紧导致泵管过早疲劳开裂，也不会因为压合量不足出现输送回流、流量不足的问题。泵体的进出液接口采用侧出式硬接结构，接口尺寸适配常规的小口径软质泵管，安装时直接将管路套在接口上用管箍固定即可，不需要额外做转接头适配，减少了流体路径上的泄漏点。

　　设计思路上，这款泵的整体结构做了高度集成化处理，将直流驱动电机、减速齿轮组、滚压轮架、泵管压盖全部整合在同一个壳体内部，壳体采用硬质工程塑料注塑成型，既保证了结构强度，又控制了整体重量，同时塑料壳体本身的绝缘特性也适配12V直流供电的安全使用要求，不需要额外做接地防护。底部的两个安装支脚做了加厚处理，支脚上预留了沉头安装孔，安装时可以直接用螺丝将泵体固定在设备的安装基板上，支脚的位置做了对称设计，不管是水平安装还是小角度倾斜安装，都能保证泵体的固定稳定性，不会因为电机运行的轻微振动出现固定松动的问题。

　　从安装边界尺寸来看，这款泵的整体轮廓做了紧凑型优化，主体电机部分的截面尺寸控制得很小，泵头部分突出电机本体的尺寸也经过核算，不会占用过多的设备内部空间，安装时只需要预留出泵体本身的长宽高尺寸，再额外留出进出液管路的弯曲空间即可，不需要预留专门的泵管更换操作空间——因为泵体的压盖采用快拆结构，更换泵管时只需要拨开压盖的卡扣就能取出旧泵管，装入新泵管后扣合压盖就能完成更换，全程不需要拆卸泵体的固定螺丝，也不需要借助额外工具，日常维护的操作门槛很低。

　　实际选型使用时需要注意，这款泵的滚压轮采用多轮对称布局，相比单滚轮或者双滚轮的蠕动泵，输出流体的脉动更小，输送流量的稳定性更高，适合对流量波动敏感的定量输送场景，比如实验室的连续滴定装置、小型灌装机的微量补液工位，都能匹配对应的使用要求。泵体内部的减速齿轮组采用自润滑材质，日常使用不需要额外加注润滑脂，也不会出现润滑脂泄漏污染输送介质的问题，传动噪音控制在较低区间，适合用在对运行噪音有要求的桌面级设备、医疗陪护类设备里。另外泵体的供电接线端做了防反接设计，接线时即使正负极接反，也不会烧坏内部电机，只会让泵体反转，调整接线极性就能恢复正常输送方向，安装调试时的容错率更高，适合非专业人员的装配场景。

　　在结构建模的细节处理上，这款泵的所有配合面都做了对应的公差预留，电机与壳体的配合位采用过盈定位加卡扣固定的方式，不需要额外打胶就能保证电机不会在运行过程中出现移位；滚压轮与轮架的配合轴做了抛光处理，滚轮转动时的阻力很小，不会出现滚轮卡滞导致的泵管局部过度磨损问题；压盖与泵体的卡扣做了圆角过渡，多次拆装也不会出现卡扣断裂的问题，整体结构的耐用性经过了实际工况的验证，不管是连续运行还是间歇启停的使用场景，都能保持稳定的输送性能。
