压力管道手轮驱动执行机构结构设计

　　该执行机构主要面向需要人工就地操作的压力管道截断或调节场合，常见于化工辅助管线、水处理系统、蒸汽支管、给排水管网以及设备检修旁路。其核心作用是把操作人员施加在手轮上的旋转运动转化为阀杆的升降或转角输出，从而控制阀门开度。相比气动、电动执行机构，手动结构不依赖外部动力源，在失电、失气或紧急隔离工况下仍能完成操作，因此在安全联锁旁路、现场检修隔断和低频调节位置具有不可替代的价值。

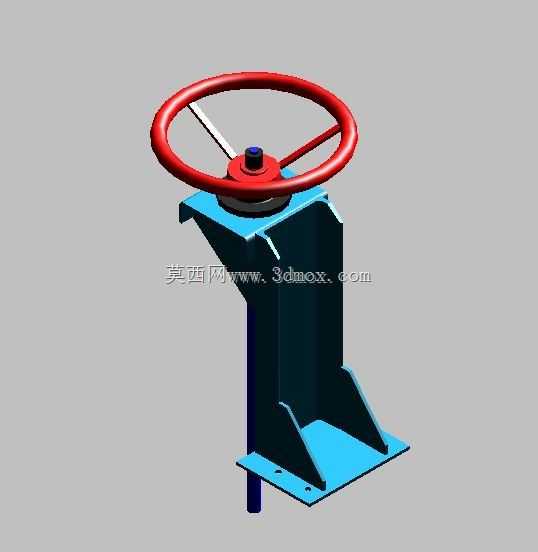

　　从结构组成看，模型包含红色手轮、顶部压紧螺母、中心传动连接件、立式支架、底部安装法兰以及向下伸出的阀杆连接段。手轮采用轮缘加双辐条形式，轮缘直径明显大于上部轴套，目的是在有限操作空间内增大力臂，降低启闭所需切向力。中心轮毂位置设置紧固件，用于将手轮扭矩可靠传递给阀杆或阀杆螺母，同时限制手轮轴向窜动。支架为钢板焊接或铸造式立架结构，两侧带有加强筋，能够承受手轮操作时产生的弯矩和轴向反力，避免支架在高压差阀门启闭过程中发生明显变形。

　　设计思路上，这类装置优先保证传力路径直接、支撑刚度充足和安装对中方便。手轮中心、支架内腔与底部法兰孔应保持同轴，阀杆穿过支架后与阀门上部驱动端连接。底部法兰开设螺栓孔，用于与阀门支架或管道设备上的安装面固定；法兰面需要具备足够平面度，以保证装配后阀杆运动顺畅，不出现偏磨、卡滞。支架两侧敞开的结构既减轻重量，也便于观察阀杆位置、加注润滑脂以及进行维护。对于明杆式阀门，支架内部还需预留阀杆上升空间；若用于暗杆结构，则应重点保证螺纹副的防尘和润滑。

　　实际选型时，外形尺寸与安装边界必须结合阀门规格和现场操作高度确定。手轮直径并非越大越好，过大虽然省力，但会增加占用空间，并可能在通道旁形成碰撞隐患；过小则操作力偏高，不符合现场人机工程。支架高度应使手轮处于便于站立操作的位置，同时保证阀杆全行程运动不与支架、法兰或保温层干涉。底部法兰的孔距、孔径和连接尺寸需要与所配阀门的上法兰一致，中心通孔直径应满足阀杆或阀杆螺母通过。向下伸出的连接段长度要考虑阀门填料压盖、阀杆螺母以及必要的联轴器尺寸，避免装配后出现顶死或啮合不足。

　　在功能特性方面，该机构适合操作频次较低但要求可靠切断的管路位置。手轮旋转方向通常按顺时针关闭、逆时针开启的工程习惯布置，顶部紧固件可防止反向旋转时手轮松脱。支架底部的方形或矩形安装板扩大了支撑面积，加强筋从立板延伸至底板，使操作载荷能够均匀传递到阀门本体。模型中蓝色部分体现了支架与底板的焊接组合形态，这种结构制造工艺简单，刚性较好，适合中小口径闸阀、截止阀或调节阀的手动驱动。

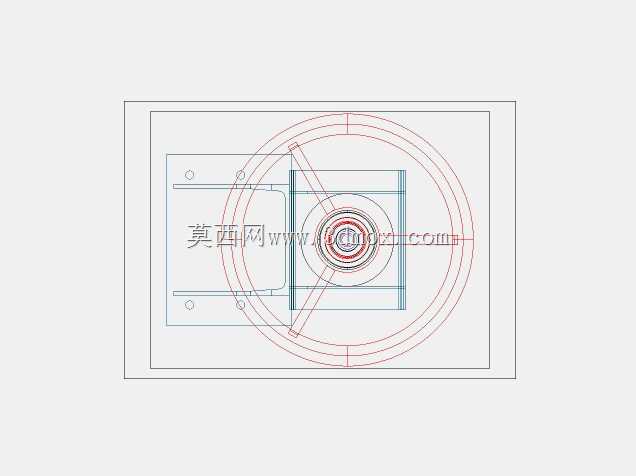

　　建模时应重点处理几个配合关系：手轮轮毂与驱动轴的周向固定、阀杆螺母在支架内的定位、底板螺栓孔圆周分布以及加强筋与立板的连续过渡。若用于工程出图，还需补充手轮轮缘截面、轮毂孔径、键槽或方头连接尺寸、支架板厚、底板厚度和螺栓孔规格。对于压力管道应用，材料选择也应与介质和环境相匹配，普通水系统可采用碳钢配防锈涂层，腐蚀性介质则需考虑不锈钢支架或相应防腐处理。整体而言，该模型清晰呈现了手动执行机构的传力骨架和安装接口，可用于阀门驱动方案校核、管路布置干涉检查以及操作维护空间评估。
