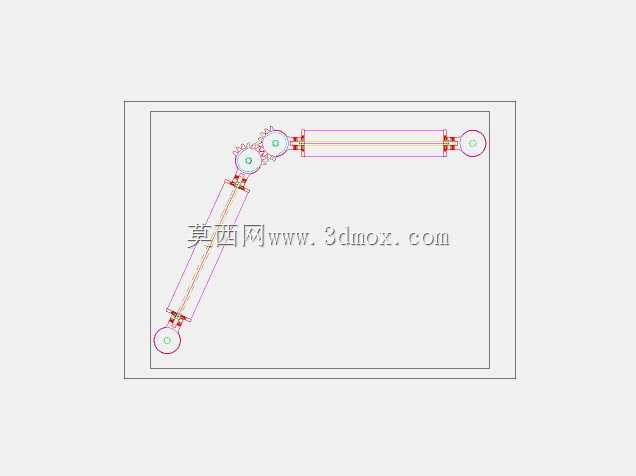

带360度渐开线铰链的折叠支撑结构

　　该铰接折叠结构的核心价值，在于把小范围摆动的常规合页拓展为整周可控转动，同时通过渐开线齿形约束两块板件的相对运动关系。从实际装配边界看，两块长条形板件的端部均预留同轴铰接孔，中段通过渐开线啮合副形成联动，转动过程中两侧板件的角速度保持严格对应，不会出现普通销轴铰链在大角度开合时的窜动或间隙累积问题。这类结构最先落地的场景是小型工作台面的延展支撑、检测设备的可调悬臂、工装夹具的角度定位组件，在需要反复在折叠收纳与展开工作两种状态间切换的工位上，它能省去额外的角度锁扣，靠齿形啮合本身维持姿态稳定。

　　设计这套结构时，首先要确定的是渐开线啮合段的分度圆参数。齿形不能直接照搬标准齿轮参数，因为铰链的转动范围覆盖整周，而两块板件在折叠状态下需要相互贴近，齿顶圆必须留出足够的避让空间，避免板件本体在转动到180度、270度位置时发生实体干涉。建模过程中要先画出两块板件的本体轮廓，再以铰接孔中心为基准布置啮合齿，齿宽方向要与板件厚度匹配，既不能超出板件侧面影响安装，也不能过窄导致啮合接触应力过大。铰接孔与销轴的配合建议选用小间隙配合，保证转动顺滑的同时控制径向晃动，销轴两端可设置挡圈槽或轴端压板，防止长期转动后销轴脱出。

　　从受力角度分析，当折叠板处于水平展开状态时，载荷主要作用在板件的悬臂端，铰接位置承受弯矩与剪力，渐开线啮合齿则承担两块板件之间的扭矩传递。因此齿根位置要做圆角过渡，避免应力集中在齿根与板件的交接处；板件靠近铰接孔的区域可适当增加局部厚度，或在板面设置加强筋，抵消悬臂载荷带来的变形。若用于有定位要求的设备工位，可在铰接座对应0度、90度、180度等常用角度位置加工定位锥孔，配合弹簧销实现快速档位锁定，不影响整周转动的前提下提升重复定位精度。

　　安装层面，两块板件的铰接孔同轴度是整项装配的关键指标。加工时需将两件板件的铰接端叠合后一次装夹镗孔，避免分别加工造成的孔位偏差，导致啮合齿侧隙不均、转动卡滞。板件上的其余安装孔位要根据实际搭载的工装、台面或传感器支架确定孔距，预留的安装孔建议设计成长圆形，方便装配时微调板件的平行度。在三维建模阶段就要模拟0度到360度全角度的转动干涉检查，重点关注齿顶与板件本体、销轴端部与周边设备外壳的间隙，尤其是折叠到两板件完全贴合的角度时，要确认啮合齿的齿顶不会刮擦对面的板面。

　　这类铰链结构相比普通阻尼合页，优势在于转动关系确定、承载后姿态不漂移，长期使用不会因阻尼材料老化出现角度下垂；相比分体式齿轮加连杆的转动机构，它把啮合齿直接集成在板件端部，零件数量更少，装配累积误差更低。在轻工装配工位、小型检测仪器支架、折叠式防护挡板等场景中，这种集成化的渐开线铰链折叠结构能够同时满足收纳省空间、展开高刚性、转动无旷量的使用需求。建模时还要注意齿面的粗糙度要求，啮合面建议取较小的粗糙度值，降低转动过程中的磨损，非配合的板面则可按常规结构件处理，在不影响运动性能的前提下控制加工成本。
