希腊饮用水箱管路系统三维结构设计

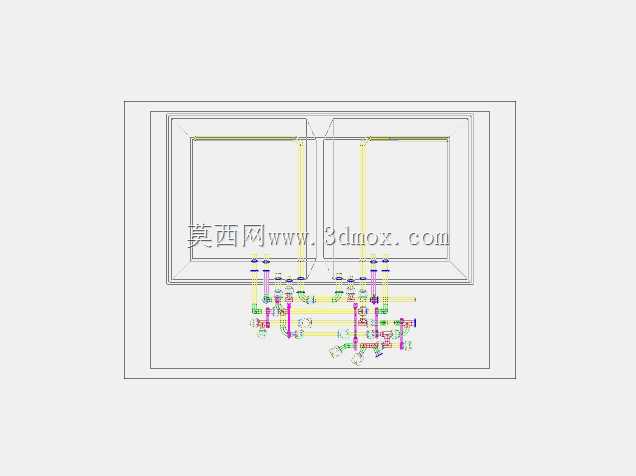

　　这套管路结构围绕饮用水储水箱体的供水分配需求展开，整体采用双箱体并排布置的形式，管路集中排布在箱体前侧下方，既预留出箱体顶部的检修操作空间，也让所有阀件、接口都处于人员站立即可触及的高度范围，日常巡检时不用登高或探身到箱体背面。从现场安装边界来看，双箱体的外轮廓形成一个规整的矩形安装区域，管路整体没有超出箱体的宽度投影，底部管路最低点与安装地面之间留出了足够的排水和清洁间隙，不会出现卫生死角，也方便后期对地面进行冲洗消杀。管路的竖向支管直接从箱体下部的取水接口接出，每根竖向管路上都对应设置了控制阀门，可单独切断任意一个箱体的出水通路，在其中一个箱体进行清洗或维护时，另一套储水单元仍能保持正常供水，避免全域停水的问题。

　　横向主管路将两个箱体的出水支路汇集到一起，再统一向外输送到后续的用水点位，管路上不同颜色的区段对应不同的介质流向或功能分区，现场施工和后期运维人员可以通过颜色快速识别管路属性，减少误操作概率。管路的转弯位置全部采用标准管件衔接，没有出现强行弯折管线的情况，既能降低水流经过时的局部阻力，也能避免管材长期受内应力产生开裂渗漏。所有法兰和接头的位置都预留了扳手操作空间，紧固螺栓时不需要额外拆卸相邻的管路部件，后期更换密封垫片也十分便捷。在设计思路上，这套管路没有采用复杂的集成阀组，而是选用常规的标准管路元件，一方面降低了采购和备件储备的难度，另一方面在偏远或海岛类项目现场，即便出现元件损坏，也能快速找到替换件，

　　不会因为特殊备件采购周期长影响供水系统运行。管路的固定支架沿着横向主管路间隔布置，支架的生根位置对应箱体底部的承重结构，不会把管路的载荷直接传递到薄壁箱体上，避免箱体壁板受管路载荷产生变形。考虑到饮用水系统的卫生要求，管路的布置完全避开了可能产生积水的低洼段，所有横向管路都设置了微小的坡度，在系统排空时可以将管内残留的存水彻底排净，防止 stagnant 水滋生细菌。两个箱体之间还设置了连通管路，可根据用水需求调整两个箱体的储水水位，在用水量较小时只启用单个箱体，保证储水的新鲜度，用水高峰时双箱体同时供水，满足大流量取水需求。管路末端的接口尺寸和位置都对应后续用水设备的进水接口，现场安装时不需要再额外切割改管，直接对接即可完成装配。从结构建模的角度来看，这套模型完整还原了每一段管路的走向、阀门的安装方向和支架的固定位置，可直接用于施工前的管线碰撞检查，提前发现管路与箱体加强筋、现场土建结构之间的干涉问题，避免现场安装时才发现问题而返工。
