地埋式垃圾收集升降转运平台结构

　　城市老旧小区、商业步行街、景区广场以及背街小巷的垃圾收运，长期面临垃圾桶占道、异味扩散、清运作业干扰人流等问题。地埋式垃圾收集升降转运平台正是针对这类场景开发的专用环卫设备，其核心思路是将垃圾箱主体隐藏于地面以下，仅在投放或清运时升至地面，从而把地面占用面积压缩到投料口范围，同时利用地下相对封闭的空间抑制垃圾暴露、降低视觉污染和气味扩散。设备在日常状态下，箱体位于基坑内，顶面铺装或盖板与周边地面齐平，行人可正常通行；需要投放时，通过控制机构驱动升降系统将投料部分抬升至合适高度；垃圾车到达后，整箱或箱体上部继续举升，完成与清运车辆的对接、翻转或平移卸料。这种布置方式对场地条件提出了明确约束：设计阶段必须先核实现场地下管线、基坑深度、

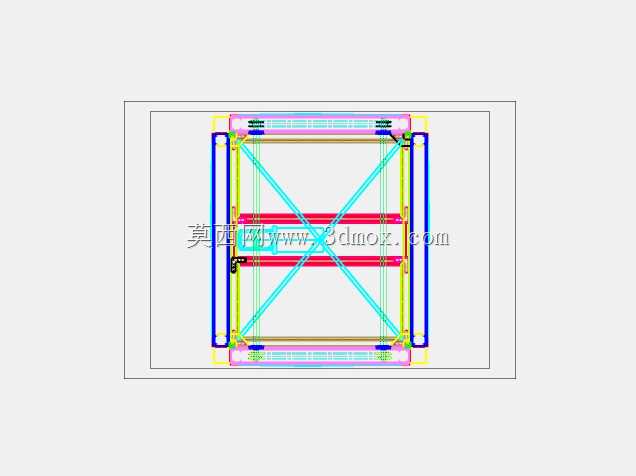

　　排水坡度、检修通道和地面承载，不能只按设备外形确定安装边界。从结构组成看，平台通常包含外框架、内托架、垃圾箱、剪叉臂组、铰轴、导向限位块、动力推杆或油缸安装座、安全撑杆以及地面盖板。外框架承担基坑内的定位与载荷传递，四周需要预留安装和维护空间，底部设置集水或排污接口，避免基坑积水腐蚀构件。内托架用于承托垃圾箱并随剪叉机构升降，其与箱体的连接要兼顾定位可靠性和拆装便利性，因为长期使用后箱体可能需要清理、维修或更换。剪叉臂采用交叉布置，销轴连接处是受力最复杂的部位，建模时需重点表达臂板厚度、轴套长度、加强筋位置以及铰接点同轴度；若臂端采用滑块导向，还应体现滑块与导轨的配合间隙和耐磨板安装方式。该类设备的外形尺寸并非单一固定值，而是随垃圾箱容积、投放口数量和所选升降行程变化。工程上通常先确定垃圾箱有效容积，再反推箱体长宽高，随后根据基坑深度确定最低位置高度，根据清运车接料高度确定最高举升位置，最后计算剪叉臂展开长度、收拢高度和油缸行程。安装边界方面，基坑长宽需在设备外轮廓基础上留出检修余量，深度要覆盖最低位高度、底部排水层和管线空间；地面以上则要考虑盖板开启范围、操作人员站位、清运车停靠距离以及周边安全警示区域。若现场存在地下水，还需在结构设计中加入防腐、防渗和自动抽排措施。功能设计上，升降平台不仅要实现垂直举升，还要解决偏载、卡滞和坠落风险。垃圾箱内垃圾分布不均会造成托架受偏载，因此导向轮、侧向导板和剪叉铰点需要具备足够刚性；

　　安全撑杆用于检修时锁定机械位置，防止动力系统失效导致平台下降；限位装置用于控制上下极限位，避免油缸或推杆超程。投料口盖板常采用脚踏、液压或电动开启方式，其铰链、密封条和缓冲结构直接影响使用体验与异味控制效果。三维建模过程中，可先按基坑边界建立总体骨架，确定固定框架、移动托架和剪叉铰点的相对位置，再自顶向下细化臂体、支座、箱体和盖板。骨架模型有助于检查升降全行程中的干涉情况，尤其是剪叉臂交叉区域、油缸与托架间隙、箱体上升时与基坑侧壁的距离。结构件建模不宜只追求外观相似，应表达板厚、焊缝预留、螺栓连接面和检修口位置，因为这些信息会直接影响后续出图、工艺拆分和现场装配。对于导向面、铰接孔和安装基准面，应在模型中保留明确的配合关系，便于工程图生成公差与技术要求。实际选型时，还要结合日垃圾产生量、清运频次和场地通行条件判断设备规模。商业区高峰时段垃圾投放集中，投料口数量和箱体容积要相应增大；住宅小区夜间清运受限，设备噪声和动作平稳性更受关注；景观区域则对地面盖板材质和铺装一致性要求较高。升降机构若采用液压驱动，需考虑泵站放置位置、油管走向和防尘防护；若采用电动推杆，则要关注安装空间、自锁性能和维护便利性。无论采用哪种动力形式，结构模型都应准确反映载荷传递路径：垃圾箱和垃圾重量通过托架传递至剪叉臂，再由铰点和底部支座传递到外框架和基坑基础。从维护角度看，地埋设备长期处于潮湿、多尘和易腐蚀环境，销轴、滑块、密封条和排水部件属于易损耗部位。

　　模型中若能体现这些部件的可拆卸方式，例如轴承座剖分结构、滑块压板固定、密封条嵌槽设计，就能为后期运维提供依据。垃圾箱内壁应尽量减少死角，底部向排污口倾斜，以减少冲洗后积液；外框架与基坑壁之间不宜完全封死，应保留通风和检修通道，但又要防止大块杂物落入。地面盖板与边框的配合需要控制踩踏间隙和承重等级，行人区域还应考虑防滑表面。综合来看，这类升降转运平台的价值不只是把垃圾箱藏入地下，而是通过机械结构、场地边界和清运流程的协同，实现垃圾收集点由“占道堆放”向“隐蔽、安全、易维护”的转变。面向结构设计人员，完整的三维模型应同时服务于三个层面：总体布置阶段用于校核基坑、行程和清运车对接；详细设计阶段用于验证剪叉机构、导向和铰接强度；施工安装阶段用于明确基础预埋件、框架定位和外部管线接口。只有把这些工程约束融入模型，而不是停留在外观示意，才能真正支撑设备制造、现场安装和长期稳定运行。
