混合增压器齿轮箱密封筒体结构设计

　　该筒体零件作为混合动力增压装置齿轮传动腔的承压密封构件，核心作用是为内部啮合齿轮、传动轴及润滑介质提供封闭容纳空间，同时承担传动部件的安装定位与外部载荷传递功能。在实际动力总成布置中，这类筒体常布置于发动机与电机耦合的动力传输路径上，既要隔绝齿轮运转时润滑油的外泄，也要阻挡外部粉尘、水汽进入传动腔，保障齿轮副在高速、变载荷工况下的润滑稳定性。

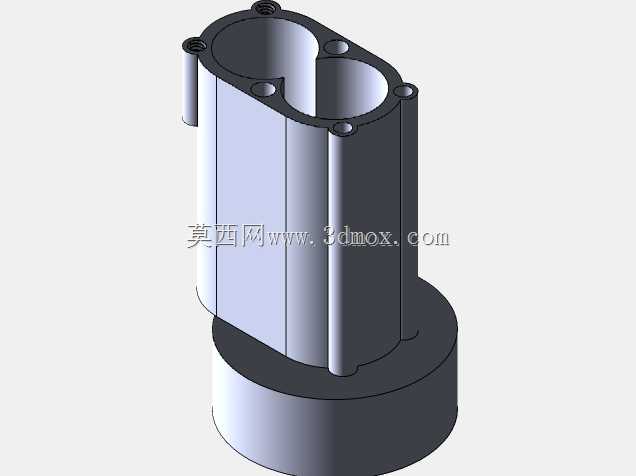

　　从结构形态看，零件下部为整圆实心底座，上部为两个并列的半开放圆柱腔，腔体之间通过实体筋位连为一体，腔口端面分布多个安装孔位。底座部分用于与下方动力壳体或安装基面贴合，其结合面需控制平面度，避免压紧后出现密封间隙；上部双腔分别对应两根平行传动轴的齿轮容纳空间，腔体内壁需避让齿轮旋转外径，同时保留足够的壁厚承受齿轮啮合产生的径向力与润滑油压。腔口的安装孔用于配合端盖完成轴向密封，孔位分布需与端盖螺栓孔严格同轴，保证端盖压紧后密封垫受力均匀。

　　设计过程中首先要确定内部齿轮的回转包络尺寸，以此倒推腔体内径与腔体深度，既要避免齿轮与内壁发生运动干涉，也要尽量压缩筒体整体体积，适配动力舱紧凑的安装空间。双腔并列的布局直接由两根传动轴的中心距决定，中心距作为齿轮传动的核心参数，会同步影响两腔之间连接壁的厚度——壁厚过小会导致刚性不足，传动过程中产生振动变形，壁厚过大则会增加零件重量与材料成本，设计时需结合受力仿真结果在两者间取得平衡。底座的直径与厚度需匹配安装基面的允许边界，同时要保证螺栓压紧力能够均匀传递至整个结合面，防止局部应力集中导致筒体开裂。

　　安装边界方面，筒体轴向总高度由底座厚度、腔体高度及端盖装配预留量共同决定，径向最大轮廓为下部底座外圆，上部双腔的外轮廓宽度需小于底座直径，避免与周边管路、线束产生干涉。腔口端面的安装孔需标注准确的位置度公差，保证与配对端盖的互换性；底座结合面需提出粗糙度要求，为密封件提供可靠的贴合基础。筒体侧壁可根据整体布局需求设置定位销孔或工艺凸台，用于装配时的径向定位，防止筒体在工作过程中发生周向转动。

　　从工艺实现角度，这类筒体若采用金属切削加工，需先完成坯料成型，再分别对底座结合面、腔体内壁、腔口端面及各安装孔进行精加工，工序安排上需先粗加工去除大部分余量，再以底座基准面定位完成腔体与孔位的精加工，保证各形位公差满足装配要求。若采用压铸成型工艺，则需在模具设计阶段预留拔模斜度与加工余量，同时合理布置加强筋，既提升筒体刚性，也减少成型过程中的变形缺陷。

　　在实际运行中，齿轮高速啮合会产生热量与振动，筒体结构需具备良好的动态刚性，避免与齿轮啮合频率发生共振。腔体内壁可根据润滑需求设计回油槽或挡油结构，引导润滑油回流至油底壳，保证齿轮与轴承的充分润滑。双腔之间的连接部位是应力集中区域，设计时需在转角处设置圆角过渡，降低应力集中系数，提升零件的疲劳寿命。整体结构在满足密封与承载要求的前提下，应尽量减少不必要的实体材料，实现轻量化设计，这对混合动力总成的重量控制有着实际意义。
