80型轴流风机金属防护钢丝网罩

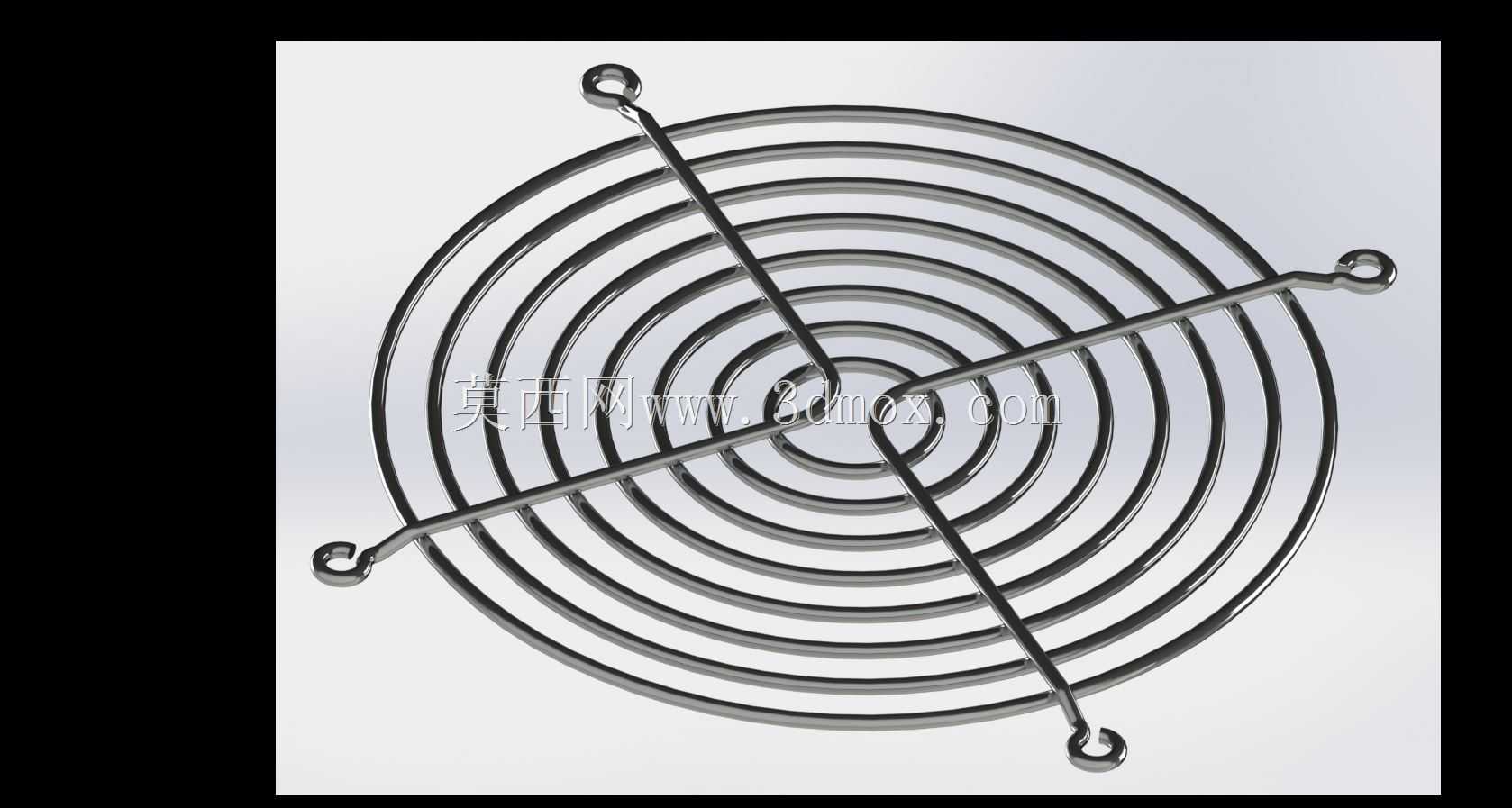

　　在机柜散热、工控机箱、小型通风设备以及桌面鼓风装置里，裸露的高速扇叶始终是最直接的机械危险源。手指误触、线束卷入、异物掉落都可能在瞬间造成扇叶崩齿、电机堵转甚至人员划伤，因此在80×80毫米规格的直流轴流风机外侧加装一层刚性防护网，是结构设计阶段几乎不会省略的安全环节。这款钢丝网罩正是围绕这一安装边界展开：整体外廓与80毫米风机的方形安装孔位对齐，四根径向支撑筋从中心环向外延伸，末端弯出带孔的挂耳，可直接穿过M4螺栓与风机法兰、机箱面板锁紧，不需要额外设计转接支架。

　　从实际使用场景看，这类网罩并不只承担“挡住手指”这一项功能。设备长期运行后，散热风道内会积聚棉絮、金属粉尘和焊渣碎屑，网丝形成的环形格栅相当于第一道粗滤屏障，能把较大的杂物拦截在扇叶之外，降低叶片动平衡被破坏的概率；在运输和装配环节，它又能保护薄壁塑料风框不被线束接插件、钣金毛刺磕碰开裂。网罩采用同心圆环加十字辐条的布局，圆环间距经过权衡：过密会显著增加风阻、抬高风机噪声并降低风量，过疏则无法通过标准试验指的安全考核。当前结构在保证防护等级的同时，让气流沿圆环切线方向顺畅通过，避免在网面形成大面积紊流区。

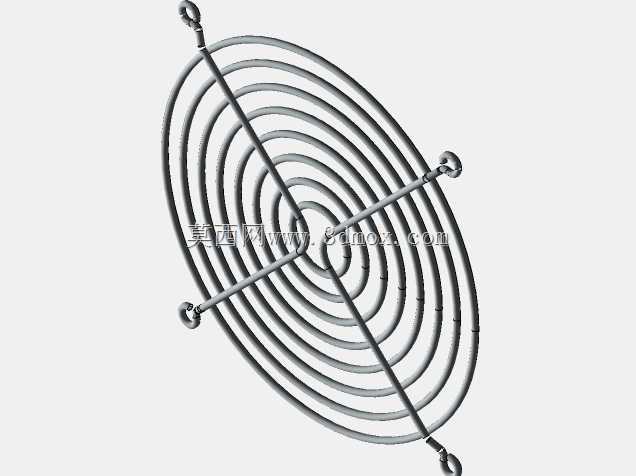

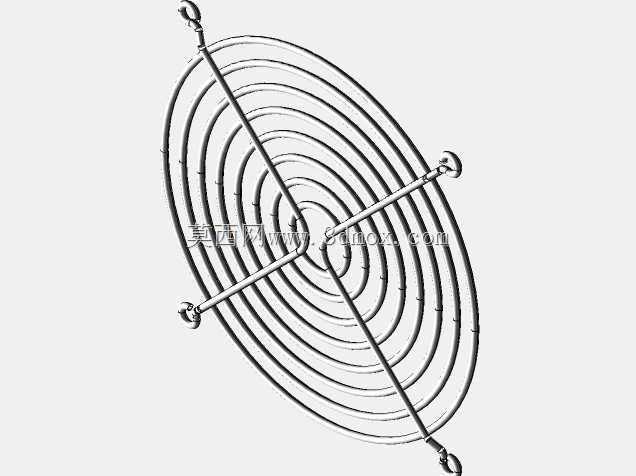

　　设计思路上，模型没有采用整块冲孔网板，而是用多圈连续钢丝弯制后与径向筋焊接固定，这种工艺在小尺寸五金件中成本更低、重量更轻，且通透率高于冲压网。中心位置的实心小圆用于收拢辐条、分散受力，当网面受到侧向按压时，载荷会沿四根钢丝筋传递到四个安装耳，而不是让某一圈环单独变形。端部挂耳处做了闭合卷圆并附带轻微表面切削，一方面消除尖锐断口、防止划手，另一方面让螺栓穿过时孔位更圆整，装配时网罩能自然贴合法兰面，保证与风机轴心的同心度。

　　尺寸边界需要在整机布局中提前预留：网罩直径略小于80毫米风机的外框，厚度方向只占用风机外侧少量空间，适合安装在门板内侧或设备夹层中；若外侧还要贴防尘棉，可在网罩与棉层之间留出几毫米间隙，避免棉絮被吸进风叶。四个安装孔的中心距严格匹配80毫米风机标准孔距，M4螺栓穿过时不会出现强行拉扯导致的网面翘曲。建模时把钢丝按真实直径扫掠成型，焊接交点处保留圆滑过渡，既便于后续做干涉检查，也能直接用于出工程图和估算用料。对结构工程师而言，这种标准件级别的防护网不需要每次重新画，调入装配体后对齐风机孔位即可完成安全防护设计，把更多精力留给风道走向和整机散热校核。
