纳奇PHV-1B液压马达结构设计

　　在行走机械与小型工业液压系统中，紧凑型液压马达往往决定执行端的布置自由度。PHV-1B这类马达的价值，不只在于把压力能转换为旋转运动，更在于用较小体积提供稳定低速扭矩，使整机可以在空间受限的位置直接驱动负载，减少链条、联轴器或额外减速机构。

　　从实际装机角度看，这类马达常见于小型工程机械、农业辅助装置、输送设备、卷扬机构以及需要局部旋转驱动的工装夹具。它的工作逻辑并不复杂：高压油进入马达后作用于内部运动副，形成连续转矩输出；回油侧则将完成做功的介质引回系统。真正影响选型的，是输出轴所连接的负载特性、安装面能否贴合主机支架、油口方向是否便于布管，以及马达在持续工况下的热平衡与抗污染能力。

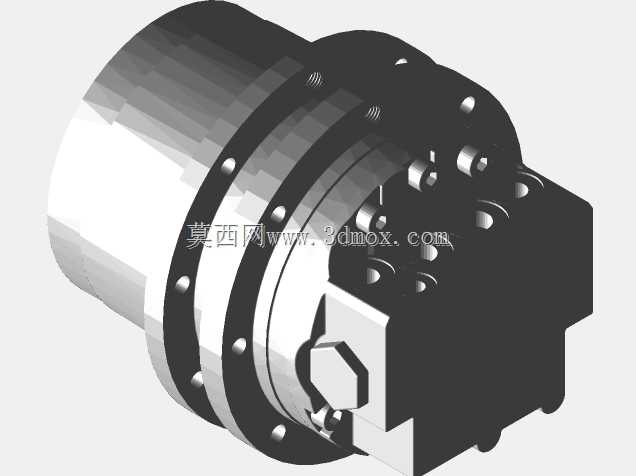

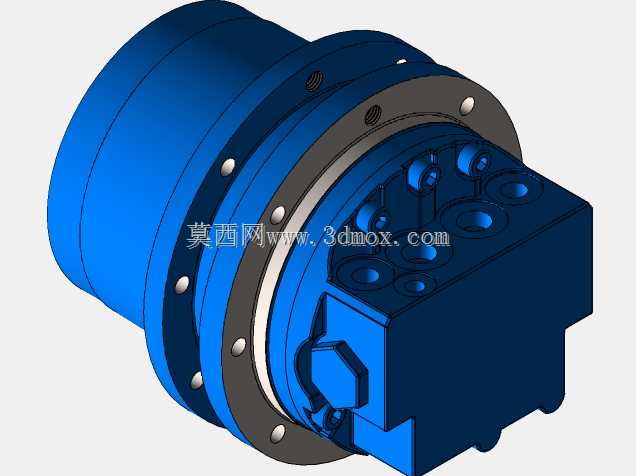

　　该模型在结构表达上突出了液压马达的典型外形关系：主体壳体承担承压与定位功能，输出轴位于动力输出中心，法兰或安装孔位用于与设备本体连接，油口区域则承担进出油连接。建模时需要优先保证这些接口特征的位置准确，因为它们直接决定三维装配中是否发生干涉。若只关注外观而忽略安装边界，后续在整机布局里很容易出现螺栓无法装入、油管转弯半径不足或维护空间被相邻构件占用的问题。

　　设计思路上，这类元件通常遵循“以安装接口约束外形、以工况需求确定内部排量”的原则。外部壳体需要兼顾刚性与重量，过于厚重会增加主机负担，过于单薄则可能在高压脉动下产生变形。输出轴伸长度、轴径和键槽形式要与被驱动件匹配；轴肩、密封位和轴承支撑位的尺寸关系也会影响寿命。对于结构工程师而言，三维模型的意义不是简单复刻外形，而是把这些会影响装配、检修和管路走向的特征完整保留下来。

　　外形尺寸方面，PHV-1B属于相对紧凑的液压执行元件，适合布置在靠近轮边、卷筒或摆动机构的位置。其安装边界应重点核对三个方向：一是轴向长度，关系到输出轴插入负载后的剩余间隙；二是法兰或支脚的螺栓分布圆，决定支架孔位设计；三是油口所在侧的外接空间，需要预留接头、软管和扳手操作位置。若马达用于移动设备，还应考虑泥水、粉尘和外部冲击对壳体及密封区域的影响，必要时在周边留出防护板安装空间。

　　功能特性上，低速大扭矩是这类马达在工程应用中的核心优势。与高速马达外加减速箱相比，直接驱动方案可以缩短传动链，降低噪声和维护点，也能让整机布局更集中。但在选型与建模时不能只看峰值扭矩，还要结合系统压力、流量、背压、油温以及负载启动瞬间的冲击。模型中若能体现壳体加强筋、油口朝向、安装平面和轴端细节，就能为后续的液压管路设计、支架强度校核和维护仿真提供可靠依据。

　　从设备用途看，液压马达承担的是末端执行动作，因此它与主机框架的连接刚度十分关键。支架平面如果加工或建模不准确，会造成马达安装后受附加弯矩，长期运行可能导致油封渗漏、轴承偏载甚至壳体开裂。三维设计阶段应把马达作为带接口约束的功能件处理，而不是单纯放入一个外观体。检查装配时，要同时关注轴端对中、紧固件空间、油口插拔方向以及拆装时马达能否沿轴向顺利退出。

　　这类元件在不同系统中的布置方式差异明显。固定式输送机可能更看重油口朝向和检修便利性，移动车辆则更在意离地间隙、防碰撞能力和重量分布。若用于卷扬或回转机构，还需要平衡制动器、配管和负载方向，确保马达受力沿设计轴线传递。围绕这些工程条件建立三维模型，能够提前暴露很多二维图纸中不易发现的问题。

　　总体而言，PHV-1B液压马达的三维结构适合用于液压系统布置训练、小型动力头方案验证、执行机构安装校核以及机械类课程或项目中的元件级建模参考。准确的壳体轮廓、输出轴位置、安装孔位和油口区域，是它在整机设计中发挥作用的基础；而围绕实际负载、管路和维护空间展开的建模检查，则能让这个模型从外观展示进一步服务于工程设计。
