雷诺F4R774车型第一代进气套件结构

　　这套进气套件面向雷诺F4R 774 MeganeRS车型开发，核心目标是在不移动原厂电池安装位置的前提下，完成进气路径的重新组织。实际装车时，电池仍保留在原始设备制造商设定的舱内位置，周边线束、固定支架和保险盒不需要大范围改动，这一点决定了套件主体必须在有限空间内完成避让与导流，而不是简单更换一根大口径进气管。

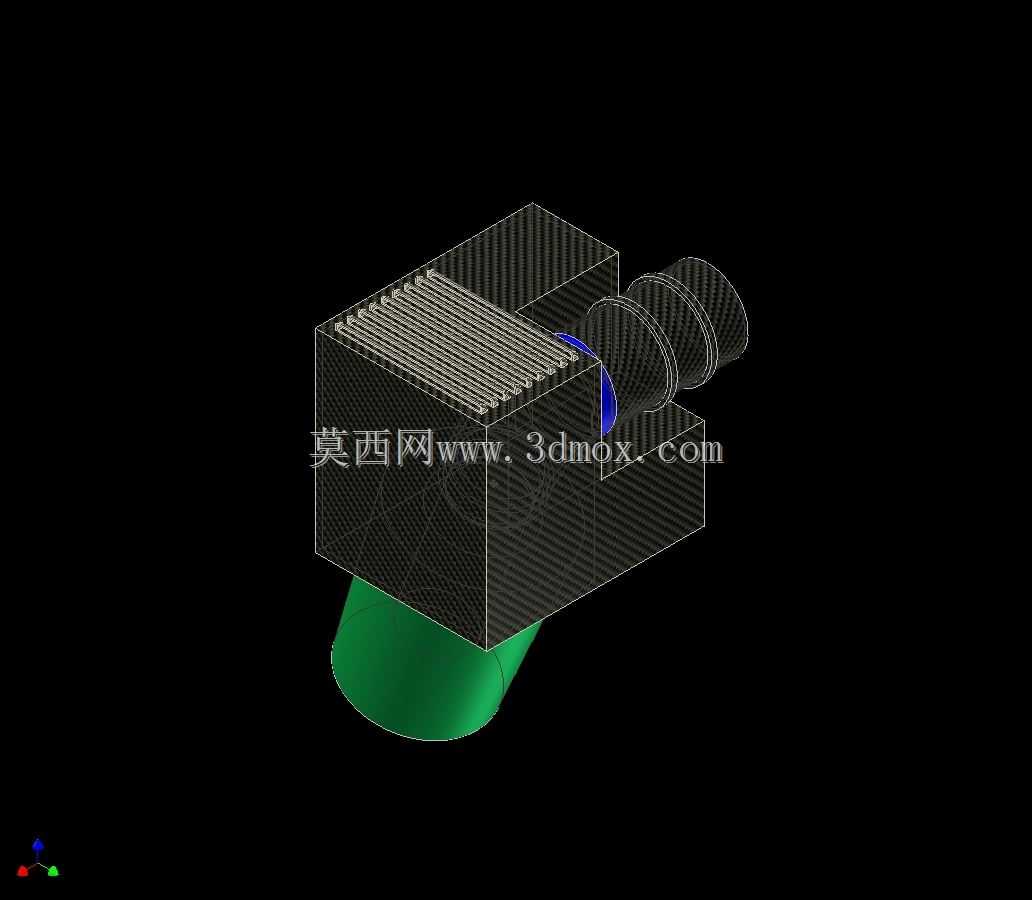

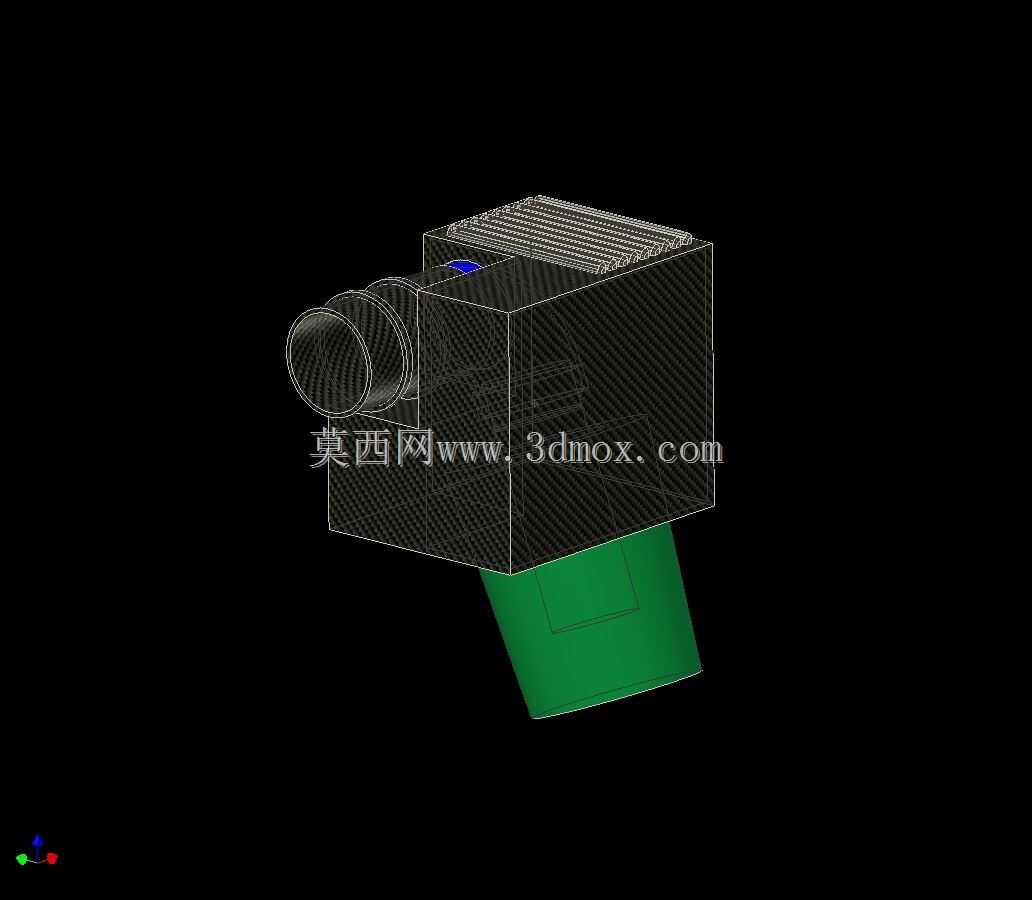

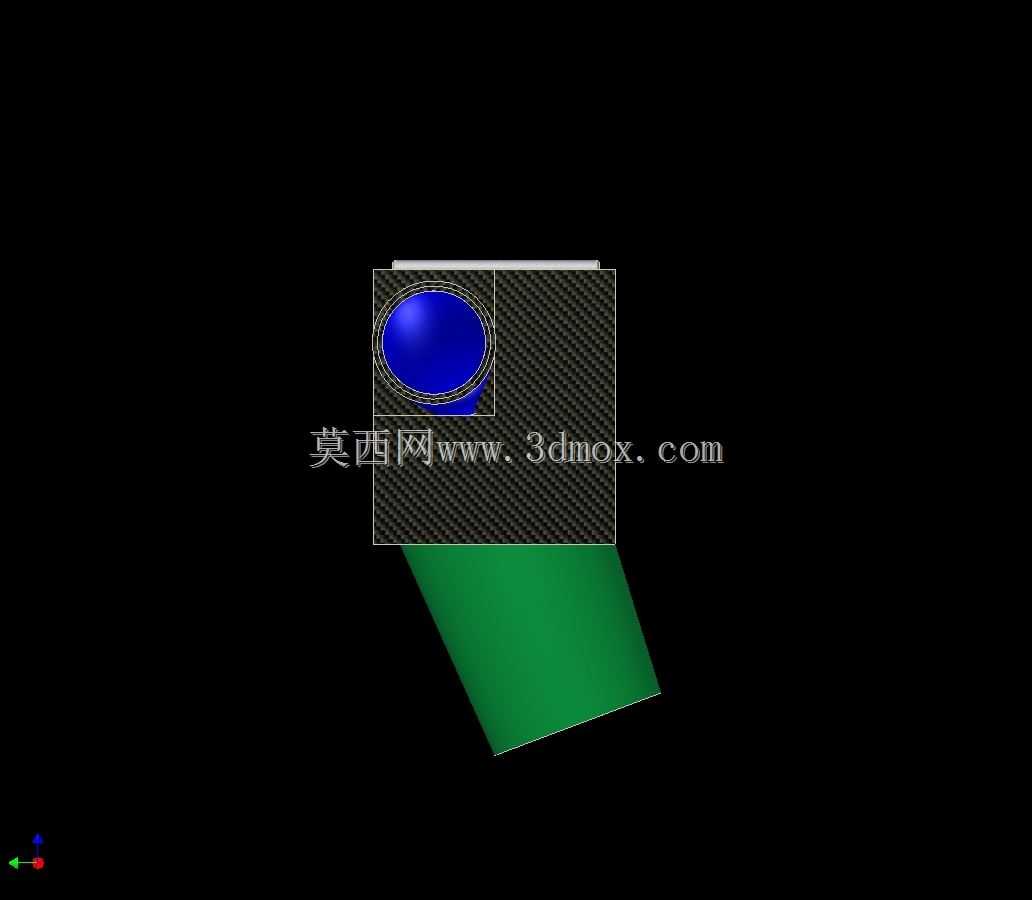

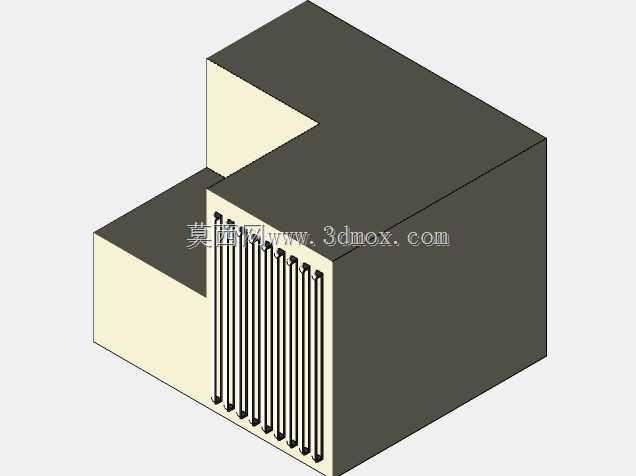

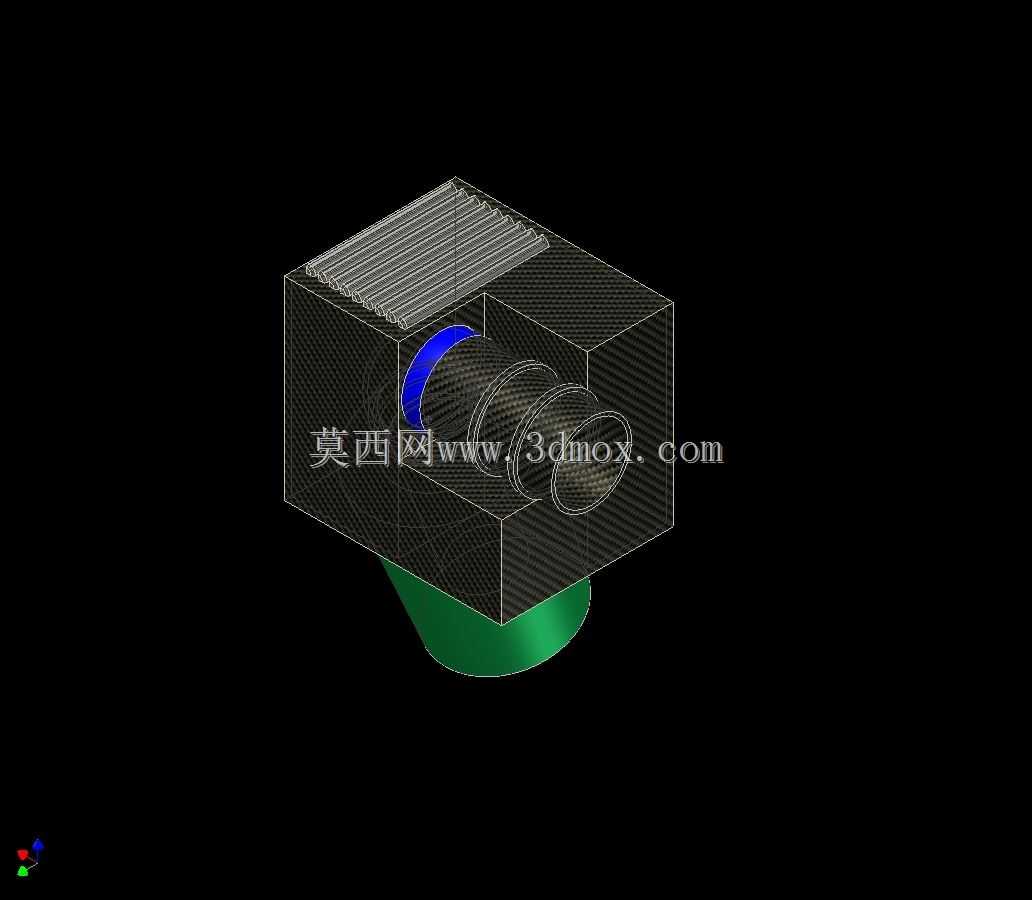

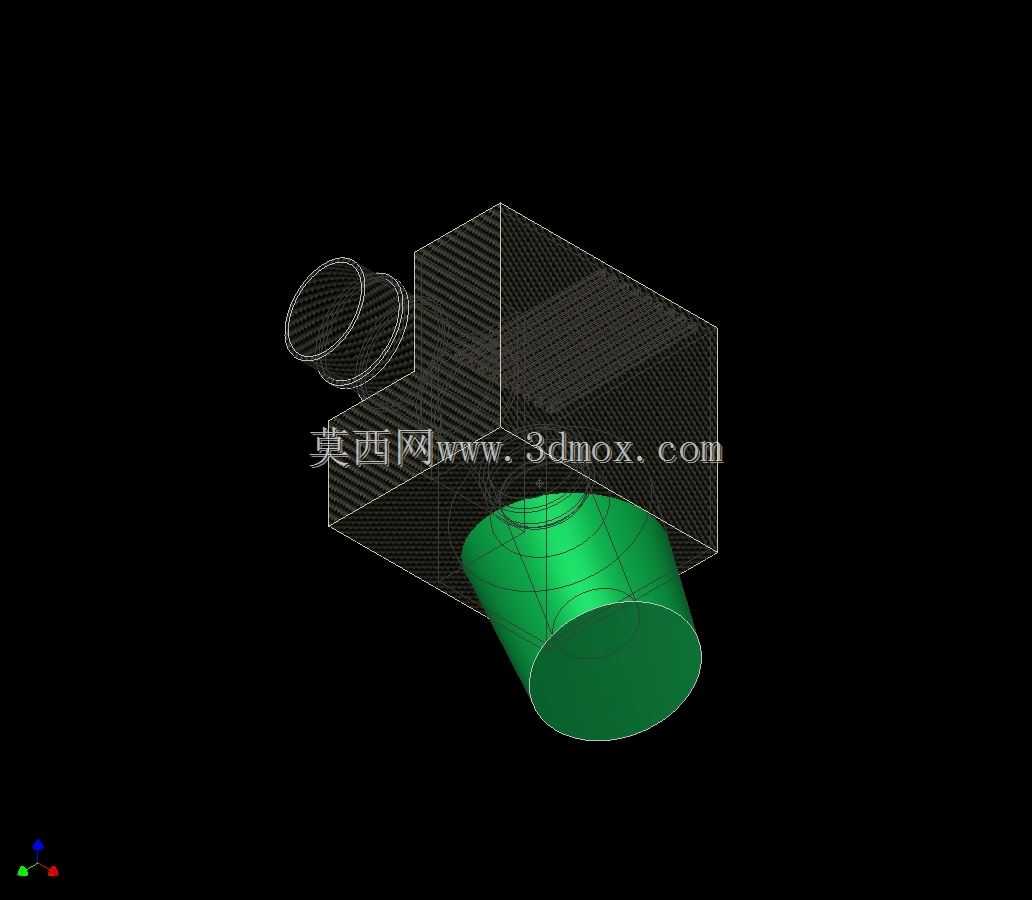

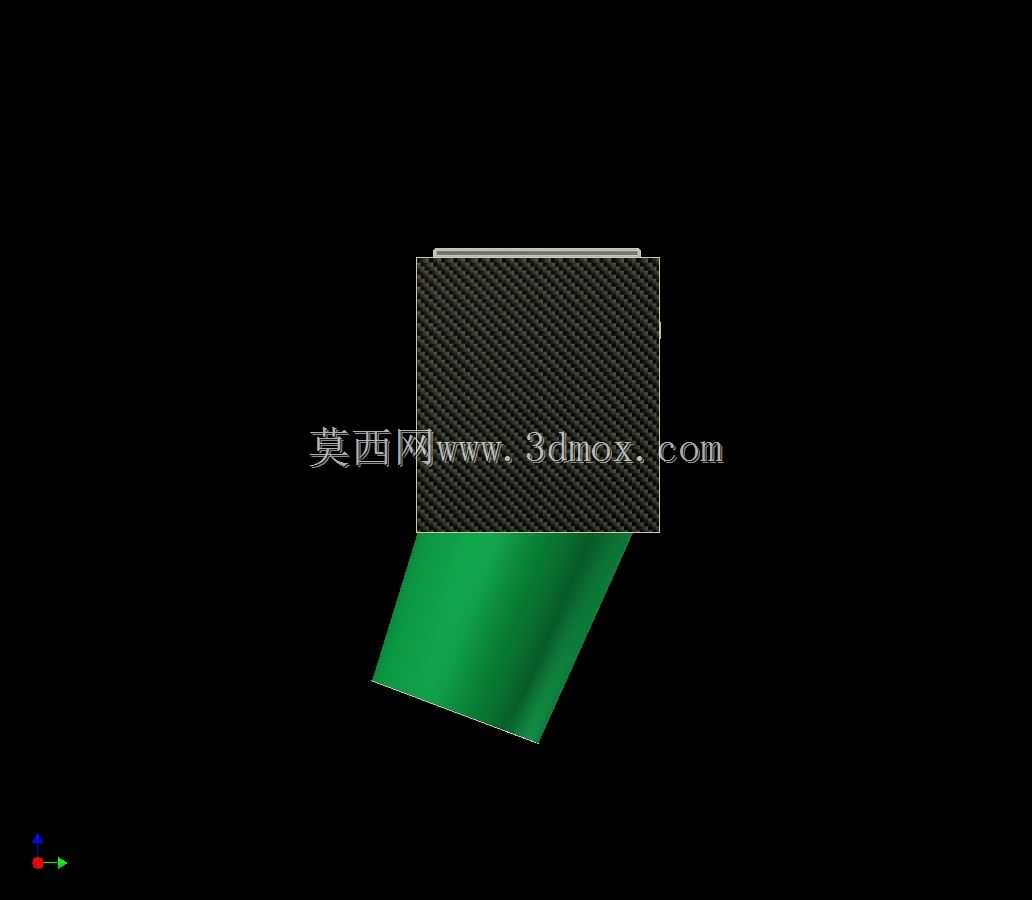

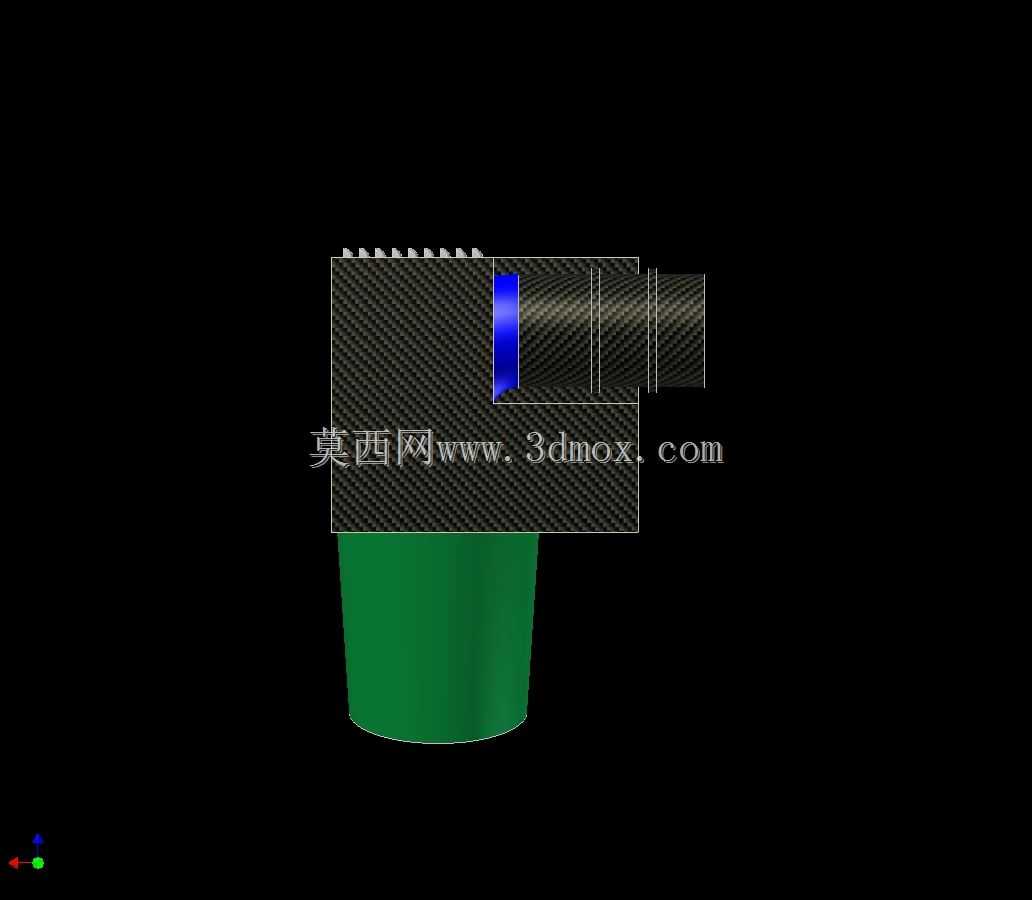

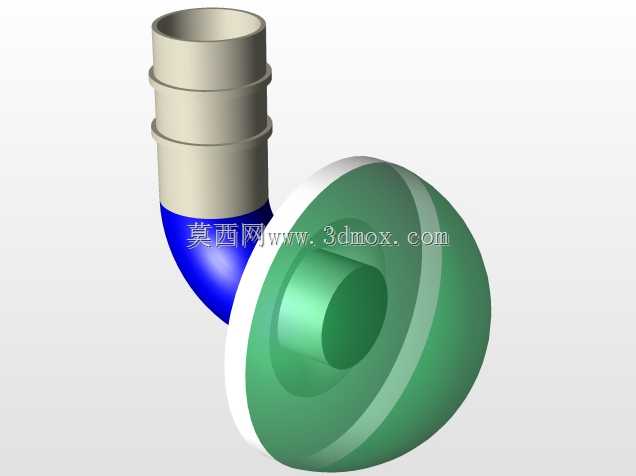

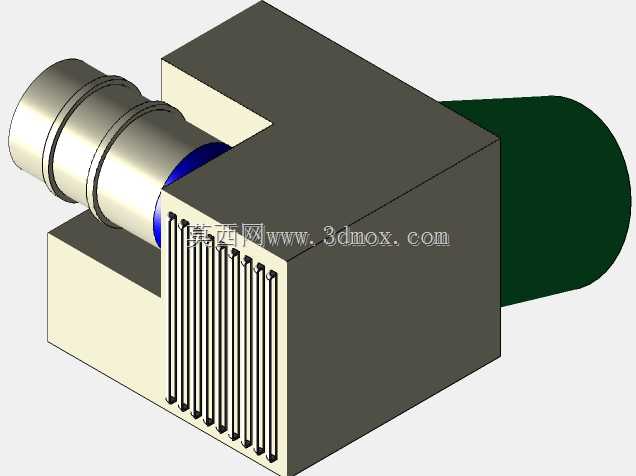

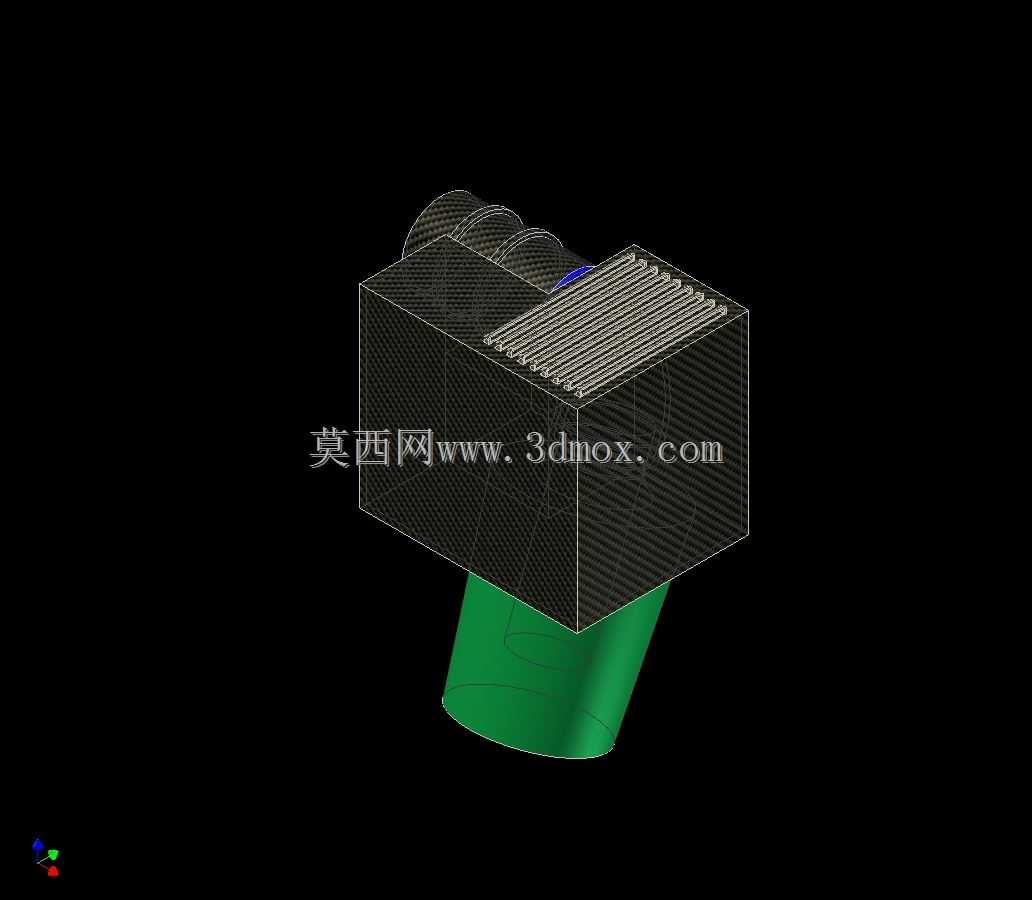

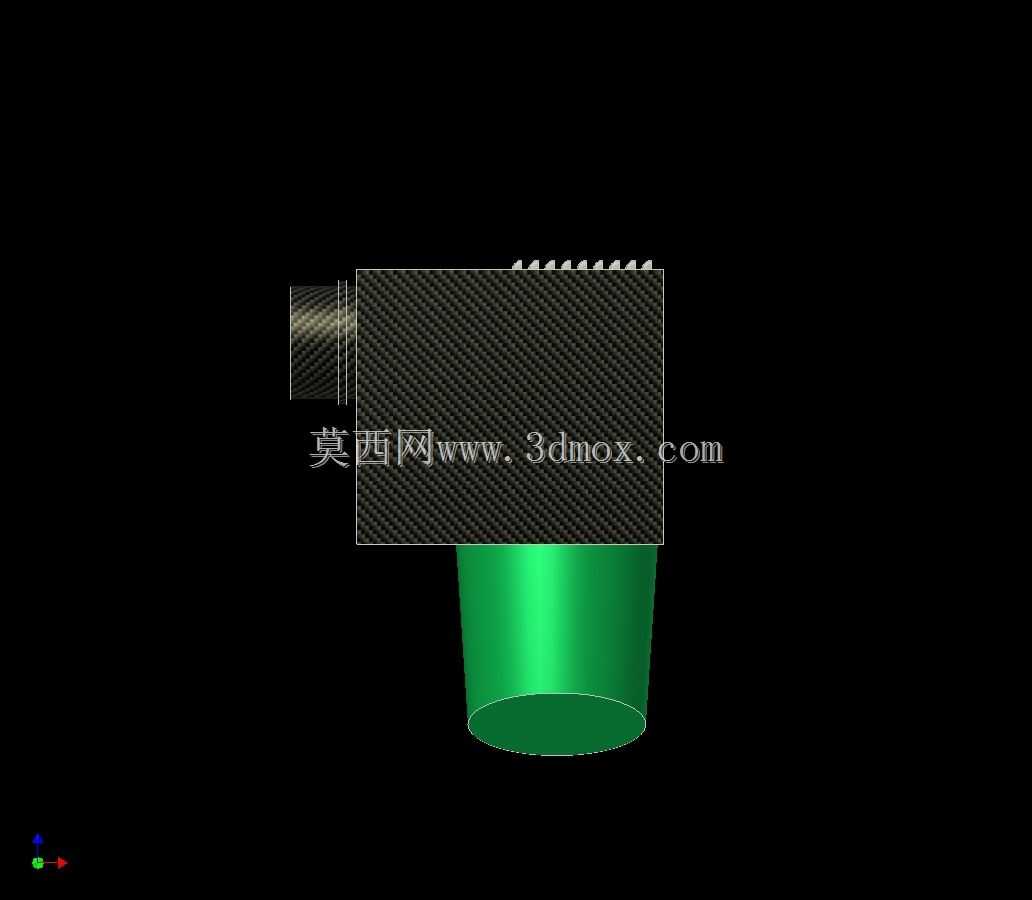

　　从结构上看，套件由碳纤维纹理的上部导流/隔热段和绿色圆筒形进气通道组成。上部构件承担两个作用：一是隔离发动机舱内热辐射，降低进气被热源加热的概率；二是形成相对稳定的导流面，把可用气流引向下方通道。圆筒段则负责建立连续的通流截面，减少弯折处的突然扩张和收缩。建模时需要重点控制筒壁厚度、端部对接面以及与上部构件的贴合边界，任何局部凸起都可能在装车后与电池托盘、线束卡箍或车身钣金发生干涉。

　　在发动机舱布置中，进气系统并不是孤立存在的。F4R 774机型周边同时分布着电池、冷却系统管路、制动相关部件和车身加强结构，因此套件外形不能只追求流量最大化。上部构件采用近似平板加局部包覆的形态，正是为了在电池保持原位的条件下，利用原有舱体空隙建立隔热屏障；圆筒向下延伸的位置则需要避开悬置、管线和维护操作空间。设计过程中通常会先锁定电池边界、发动机缸体接口和车身安装点，再反推进气通道中心线，最后修正外壁曲面，使气流路径与装配边界同时成立。

　　功能层面，该套件关注的是进气连续性与热管理之间的平衡。较短且截面稳定的通道有利于降低进气阻力，上部隔热结构则有助于减少停机后热浸和低速行驶时的热空气吸入。碳纤维外观件除了视觉识别作用，也对应其轻量化和隔热需求；但在工程建模中不能只把它当作装饰面，安装边、搭接面、紧固件位置和内部净空都必须保留。圆筒与上部构件的连接处应避免台阶错位，否则会在接缝处产生涡流，既影响通流效率，也可能带来异常振动或噪声。

　　安装边界方面，模型需要体现三类约束：第一类是与发动机进气侧接口的对接关系，包括中心高、角度和密封面；第二类是与电池及电池托盘的安全间隙，尤其是在发动机抖动和车身侧倾工况下，构件不能摩擦电池壳体；第三类是与周边软管、线束的维护间隙，不能因为套件遮挡而导致常规保养无法操作。绿色圆筒的直径、伸出长度和端部开口方向都应围绕这些边界确定，而不是孤立设定尺寸。

　　对于结构设计和改装件开发人员，这类模型的价值在于把空间避让、气流组织和装配关系整合在同一壳体中。检查时应沿着进气入口到发动机接口逐段审视截面变化，同时从发动机舱正、侧、俯三个方向核对与电池、悬置和钣金的距离。上部构件若需要固定，应优先利用原有安装点或在低应力区域设置支架，避免在薄壁碳纤维件上直接承受较大的发动机振动载荷。圆筒端部与柔性管路连接时，还应预留卡箍压缩量和装配插入深度，保证密封可靠且拆装方便。
