拖车牵引绞盘传动结构设计方案

　　该结构主要用于越野救援、工程拖运、短途移位以及户外作业中的牵引与自救。车辆陷入泥泞、沙地或沟壑时，可通过卷筒收卷钢丝绳将载荷沿固定方向拉出；在设备转运现场，也可用于调整拖车姿态、收拢滑移构件或辅助装卸。其核心价值在于把较小的输入扭矩放大为卷筒端的大牵引力，同时保持结构紧凑，便于安装在拖车前部、车架侧梁或专用支架上。

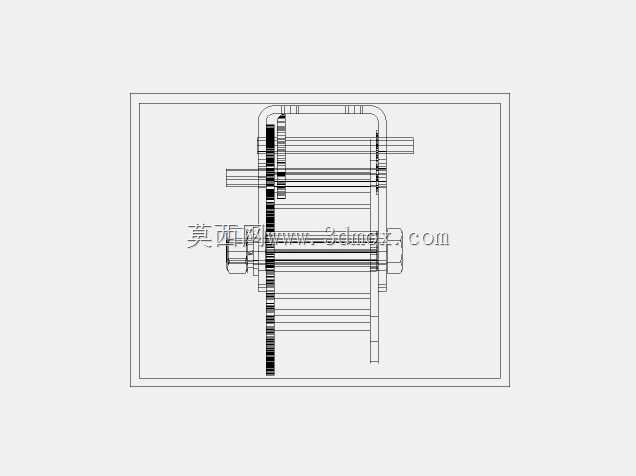

　　从结构组成看，模型重点表达了卷筒、齿轮传动链、输入轴、支撑轴系以及机架边界。卷筒位于主体一侧，用于缠绕绳索并承受径向载荷；与之相连的大齿圈或大齿轮构成减速末级，通过与小齿轮啮合降低转速、增大扭矩。输入轴端可连接手动手柄、液压马达或电机驱动接口，具体形式取决于使用场景。轴系布置采用平行轴方案，传动路线清晰，便于加工、装配和后期维护。

　　设计思路上，这类绞盘并不追求复杂外形，而是优先保证力流连续和承载可靠。牵引力从绳索作用于卷筒后，经卷筒轮毂传递到末级齿轮，再沿各级啮合齿轮逐级传至输入轴；支撑轴承位置需要同时承担齿轮啮合力和绳索拉力形成的弯矩。因此，机架侧板的间距、轴的跨距以及卷筒与齿轮的相对位置，都会直接影响轴的挠度和齿轮啮合精度。模型中各轴段、挡圈、衬套和侧板开孔的位置关系，正是围绕这些约束展开的。

　　齿轮参数的选择需要兼顾速比、强度与外形限制。末级大齿轮直径较大，说明该方案采用较高减速比来获取足够输出扭矩；小齿轮则布置在靠近输入侧的位置，以缩短高速级传动链。齿宽、中心距和轮毂长度在图中均有明确表达，可用于校核齿面接触强度、齿根弯曲强度以及键连接承载能力。若用于频繁重载工况，还应在该三维基础上补充轴承寿命计算、螺栓连接校核和绳索容绳量复核。

　　外形尺寸方面，整体呈横向布置，最大外廓由大齿轮外径、卷筒长度和两侧支撑板共同决定。安装边界主要集中在两侧机架板的固定孔位以及输入轴伸出端。将其集成到拖车时，应保证卷筒轴线与牵引方向垂直，并使绳索出绳方向尽量接近卷筒切线方向，避免乱绳和偏载。机架下方或后方需要预留足够空间，用于安装制动器、离合器或导绳器；输入轴端则要留出操作或连接动力源的距离，避免与车架横梁、保险杠发生干涉。

　　在实际选型中，不能只看额定牵引力，还要关注绳速、容绳量、制动可靠性和安装高度。该结构模型提供了完整的轴齿空间关系，可用于判断不同驱动方案的适配性：手动驱动适合低频轻载救援，液压驱动适合连续重载牵引，电机驱动则便于集成按钮控制。若拖车底盘空间受限，可在保持齿轮中心距和卷筒容绳量的前提下，对侧板外形、减重孔和支架连接方式进行优化，但不应削弱轴承座周边刚度。

　　建模时应特别注意装配关系的准确性。卷筒与大齿轮之间需要可靠周向固定，通常采用键连接或螺栓连接；齿轮与轴之间也要根据载荷性质选择键、过盈或锁紧结构。两侧支撑板的同轴度决定了轴系是否卡滞，因此在三维装配中应优先建立基准轴和基准面，再完成齿轮、卷筒、轴承和紧固件的约束。图纸中的剖面表达有助于理解内部层级，也能为后续生成工程图、爆炸图和装配工艺卡提供依据。

　　总体来看，该绞盘结构适用于需要紧凑牵引装置的拖车与作业车辆。它通过平行轴齿轮减速实现扭矩放大，以卷筒完成绳索收放，整体边界明确、传动链短、维护点集中。对于结构设计人员而言，可在此基础上继续完善壳体防护、润滑方式、离合制动和导绳排绳机构；对于设备选型人员，则可依据轴系布置、安装孔位和外廓尺寸判断其与现有拖车平台的集成可行性。
