8mm绕性螺旋夹紧联轴器结构设计

　　在小型自动化输送线、3D打印进给轴、桌面级雕刻机以及精密检测仪器的传动链中，电机输出轴与丝杠或负载轴之间往往存在微小的同轴度偏差，强行采用刚性连接会让轴承承受额外径向载荷，长期运行后出现异响、发热甚至轴断裂。这款8mm规格的绕性联轴器正是为解决这类对中误差而设计，它通过本体上连续切削出的螺旋槽产生弹性变形，在传递扭矩的同时补偿两轴间的角向、径向和轴向偏差，结构上没有多余的装配零件，整体为一体加工成型，安装维护都比较简便。

　　从实际使用场景看，这类联轴器常见于步进电机或伺服电机与滚珠丝杠的连接，也用于编码器、小型泵体等需要低背隙传动的场合。相比膜片式或波纹管联轴器，螺旋槽结构的扭转刚度略低，但缓冲吸振能力更好，能够削弱电机启停瞬间的冲击，对频繁正反转的工况有较好适应性。设计时需要重点校核螺旋槽的圈数、槽宽和壁厚：圈数越多，允许的偏心补偿量越大，但扭转刚度会下降，传动精度随之降低；槽宽过小则变形空间不足，补偿能力受限；壁厚直接影响额定扭矩，过薄容易在过载时发生塑性变形甚至断裂。

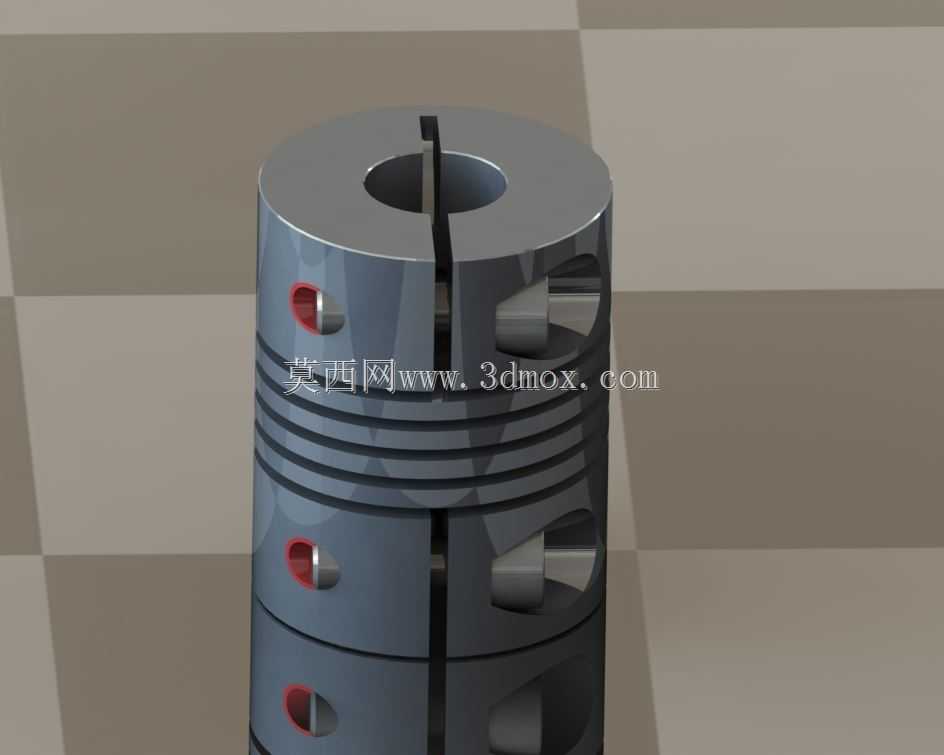

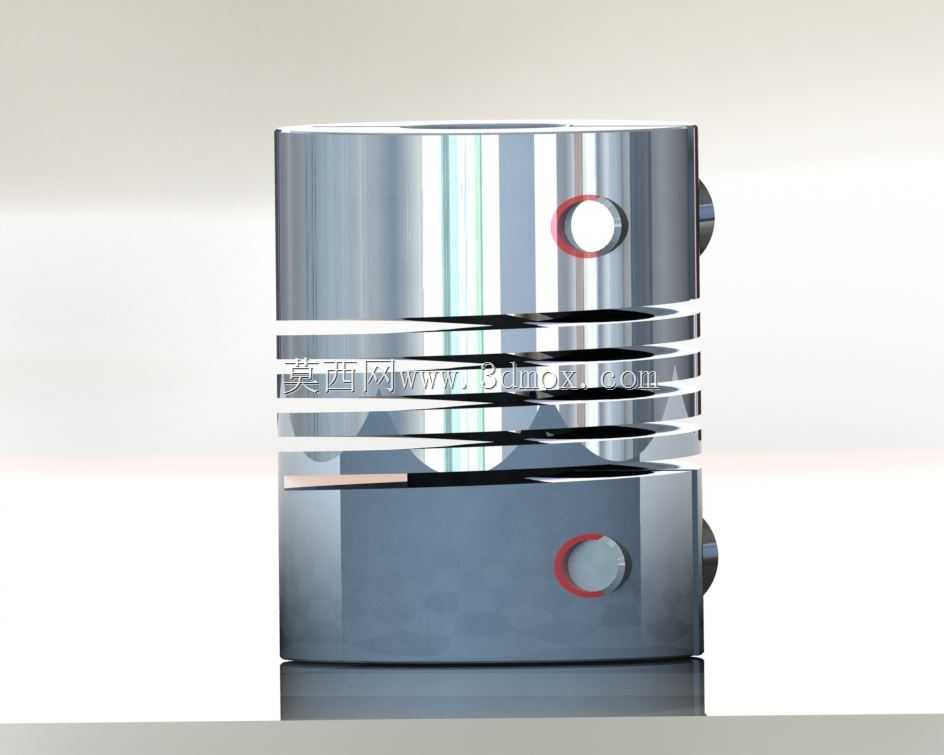

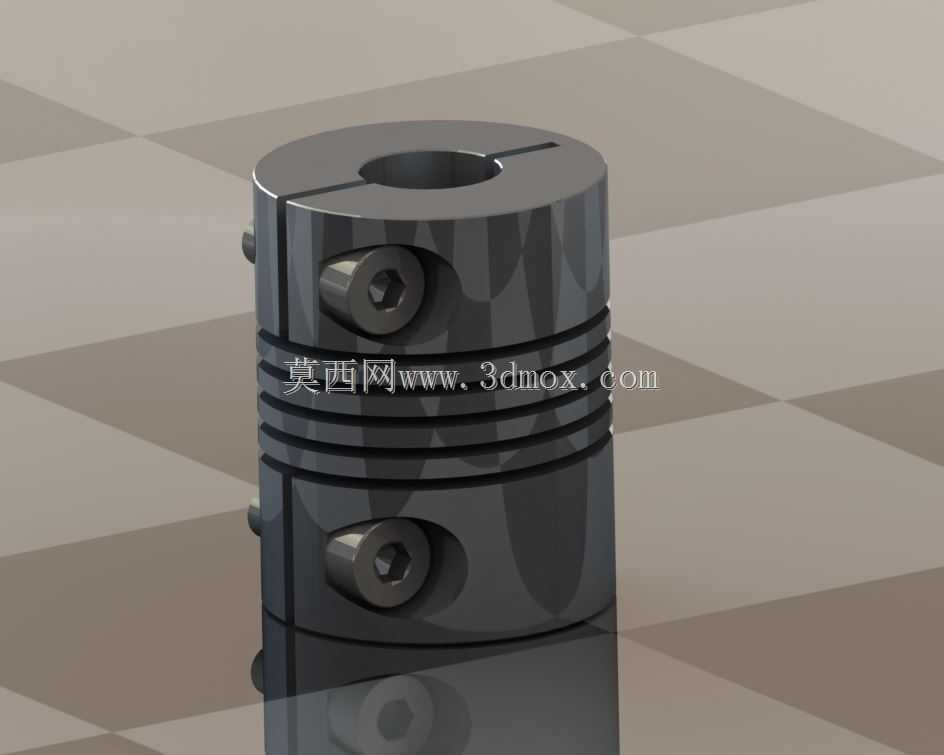

　　该模型两端各设置一个径向紧定螺钉孔，采用顶丝夹紧方式固定轴。这种连接方式加工简单、成本较低，适合中小扭矩、转速不极端的场合；但在振动较大或正反转频繁的设备中，顶丝可能松动，工程应用中可考虑在轴上加工小平面或涂覆螺纹胶来增强可靠性。两端轴孔均为8mm，属于同径联轴器，若电机轴与负载轴直径不同，可在选型时调整两端孔径参数。

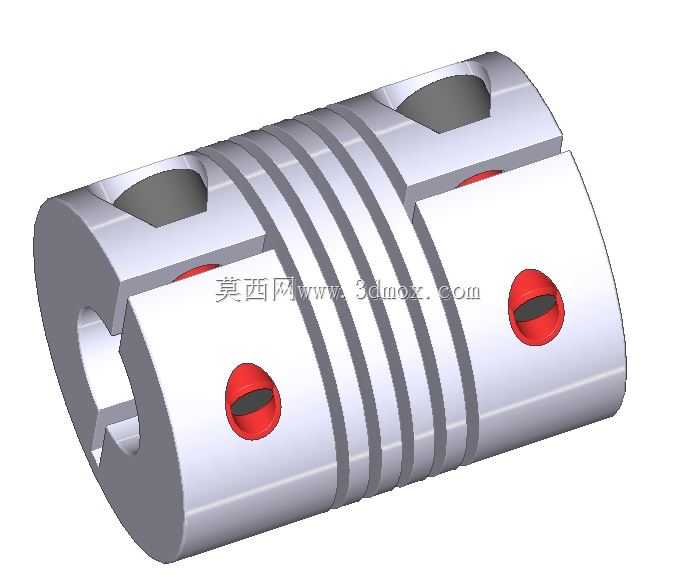

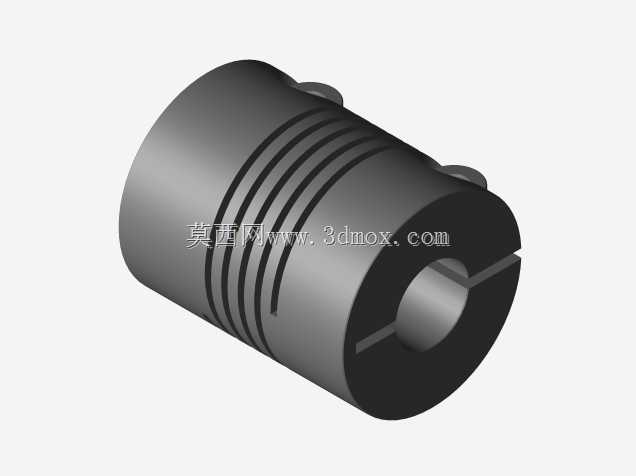

　　外形尺寸方面，联轴器整体呈圆柱状，外径和长度需根据传递扭矩匹配，螺旋槽沿轴向贯穿中间段，两端保留完整的夹紧环。安装时要保证两轴伸入长度足够，顶丝对准轴的平面或键槽位置，拧紧后检查联轴器转动是否灵活，无卡滞或异常摆动。由于一体成型结构不存在装配间隙，其零背隙特性对位置控制精度有一定帮助，但螺旋槽在大扭矩下会产生微小扭转角，高精度闭环系统中需结合刚度参数综合评估。

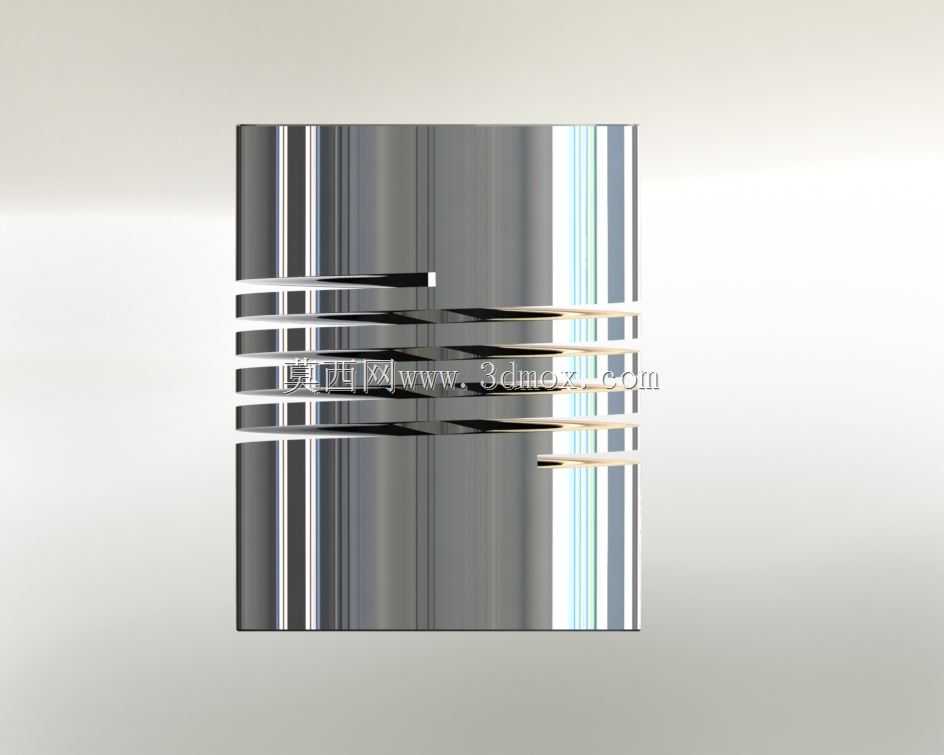

　　建模过程中，螺旋槽的扫掠路径是关键，需要保证槽底平滑过渡，避免应力集中；两端螺钉孔的位置度要与轴孔垂直，否则夹紧时会造成局部受力不均。材料通常选用铝合金以兼顾轻量化和耐腐蚀性，也有不锈钢版本用于防腐或更高强度需求。表面阳极氧化处理可提高硬度和耐磨性，红色紧定螺钉既起到标识作用，也具备一定的防松效果。

　　在设备选型时，不能只看孔径是否匹配，还要核算计算扭矩是否小于联轴器额定扭矩，并留足安全系数；转速较高时需校核临界转速，螺旋槽结构的不对称性可能引入轻微动不平衡，精密场合应做动平衡处理。安装过程中严禁过度敲击，以免螺旋槽变形失效；日常维护主要检查顶丝松紧和本体是否有裂纹，尤其是在设备长期运行后，金属疲劳可能在槽根处萌生裂纹。

　　总体而言，这类绕性螺旋联轴器是小型传动系统中性价比很高的补偿元件，设计上用最简单的一体结构实现了多重偏差补偿，建模时需平衡刚度与柔性的矛盾，安装使用中则要关注夹紧可靠性和扭矩裕度，才能让它在精密传动场景中稳定发挥作用。
